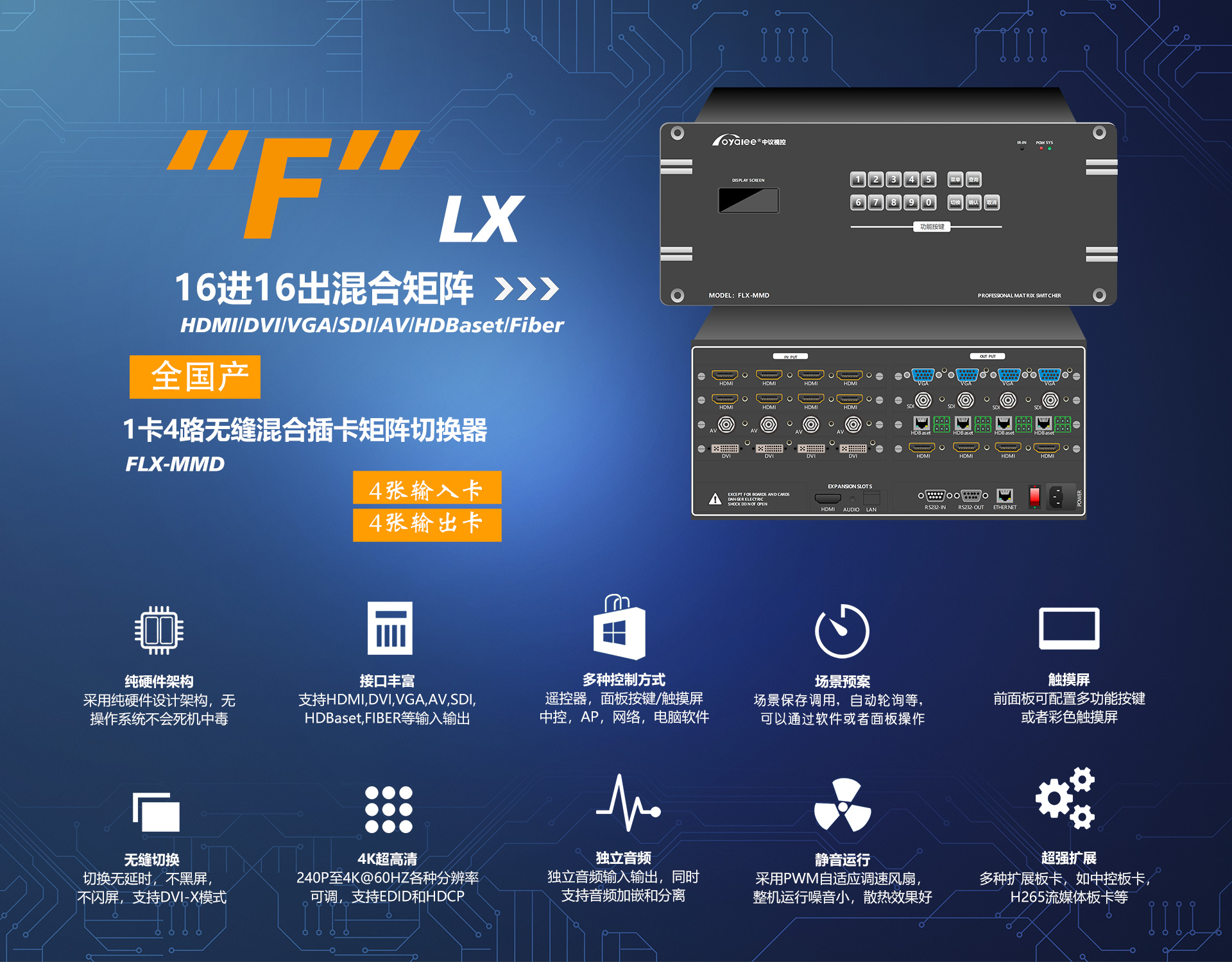

1、采用国产arm64位高性能4核处理器1.8Ghz频率，512M大容量寄存器，嵌入式微内核，无操作系统，不死机，不中毒，支持7*24小时运行，21.5Gbps超高带宽纯硬件设计架构，启动时间≤3秒； 2、4U铝合金面板，符合ANST/EIA RS-310-C/D设计，全金属机身，采用等离子刻蚀，物理气相沉积，氧化扩散，无应力抛光等设备工艺，外观大气庄重。配有1.8英寸中英文LCD液晶显示屏，可显示端口运行等信息。具有多功能实体功能按键。【前面板选配7.2寸彩色电容触摸屏，分辨率≥1024*600，1个USB/SD卡端口，UI界面可以自由设计】 3、全模块化插卡式结构设计，4个输入插槽，4个输出插槽，单卡4通道设计，支持16通道输入，16通道输出。支持HDMI、DVI、VGA/RG/YUV、12G/3G/HD/SD-SDI、HDBaset、光纤、AV/CVBS、DP、AES/EBU、DS3中控音频等无缝、拼接、预览、流媒体等信号板卡，支持插入和移除板卡RS232信息反馈，支持热拔插和冷拔插技术。 4、支持多种切换模式：快速切换、一对一切换、一对多、一对所有、多对多的音视频同步切换。支持音频加嵌和分离技术，如HDMI/DVI/SDI输入通道音频分离输出至独立音频端口 5、全数字化点对点无压缩设计，数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整，支持4Kx2K@30/60hz，1920x1200@60，1920x1080@60及以下分辨率，支持4:4:4、4:2:2、4:2:0色度采样，输出端口同步性时差=0nS，像素级显示，帧级同步【默认为HDMI1.4版本4K@30HZ，选4K@60的板卡为HDMI2.0】 6、支持掉电记忆存储，上电自动恢复，支持轮询切换，自动切换，支持场景管理，配合软件最多可以实现999组场景模式的存储和调用 7、支持格式调节(如DVI-X卡兼容HDMI/VGA/YppPr/AV等)，分辨率自定义调节可应对各种显示器，亮度/对比度/饱和度/色彩色温调节、电视机画面拼接，AnyOne字符叠加【字体格式可以自由设定】，输入和输出音量256级调节 8、全数字化底层设计：支持EDID管理，HDCP协议，3D视频，蓝光DVD24/50/60fs/HD-DVD/xvYCC，支持DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS，支持3D信号去隔行、降噪、Scaler处理 9、使用DVSA数字视频信号放大技术和驱动芯片LT8621S，传输距离更远，驱动距离自适应以及各种等级调节，如HDMI传输距离可达40米，VGA≤80米，AV≤300米，SDI≤300，HDBaset≤100米，光纤传输≤20千米，音频信号≤300米 10、全通道阻抗匹配和输入自适应均衡、输出预加载从处理，采用TrueLife Enhancement和SOC和ISP处理技术，可以有效解决画面抖动和闪烁，画质更细腻，画面切换效果更好 11、智能静音调速风控，可以根据设备配置及各区域温度情况自动调节风扇转速，噪音≤38db。可选配内部监测模块:各种功能模块进行检测，如温度，运行时间，运行状况报警等。可选配日志模块，通过服务端实时接收设备的运行状况，运行日志等，可搭配云服务器实现云端日志上传。 12、一组EXPANSION SLOTS扩展槽。可扩展1路HDMI，1路3.5mm立体声音频，1路RJ45网络可视化预览接口【可接入矩阵或者电脑，H264/265网络摄像机信号等预览放大、缩小、拖动】。也可扩展硬件播放器：如播放MP3、WAV、FLAC、APE等音乐格式。MP4、MKV、AVI、RMVB等视频格式。JPG，PGN，BMP等图片格式以及PPT等。 13、选配高精微时钟芯片，自动时钟定时切换，可根据用户自定义的按键定时功能，做到在规定时间执行对应按钮动作，预约动作可精确到年月日时分秒。 14、采用3级抗静电和雷击、脉冲群设计，EFT电快速脉冲，遵循国家GB/T17626标准规范。出厂经过32项严苛测试如：【整机/机箱和接口等符合：耐久力测试，拔插力测试，老化测试，绝缘电阻测试，耐电压测试，接触电阻测试，振动测试，机械冲击测试，冷热冲击测试，温湿度组合循环测试，高温测试，烟雾测试，混合气体腐蚀测试，电磁场测试等】 15、选配：双机热备份和多端口备份、双电源备份，当一台设备出现故障，也可以由本机的奇数或者偶数切换备份使用，或者自动切换到备用机，无需人工干预，保障设备7*24小时不间断运行 16、支持遥控器、前面板、软件、网络、有线触摸屏、中控等控制，RS232/485/OY-NET等控制方式，标配TCP/UPD网络控制，支持安卓IOS等APP控制，支持远程固件升级和多层级用户权限设定。 17、产品设计研发生产符合GB/T2423，GB8898，GB4943，GB/T9254信息技术/音视频类产品国家标准规范。大批量生产，全贴片工艺，性能稳定。宽电压设计AC100～260V，50/60Hz。 |

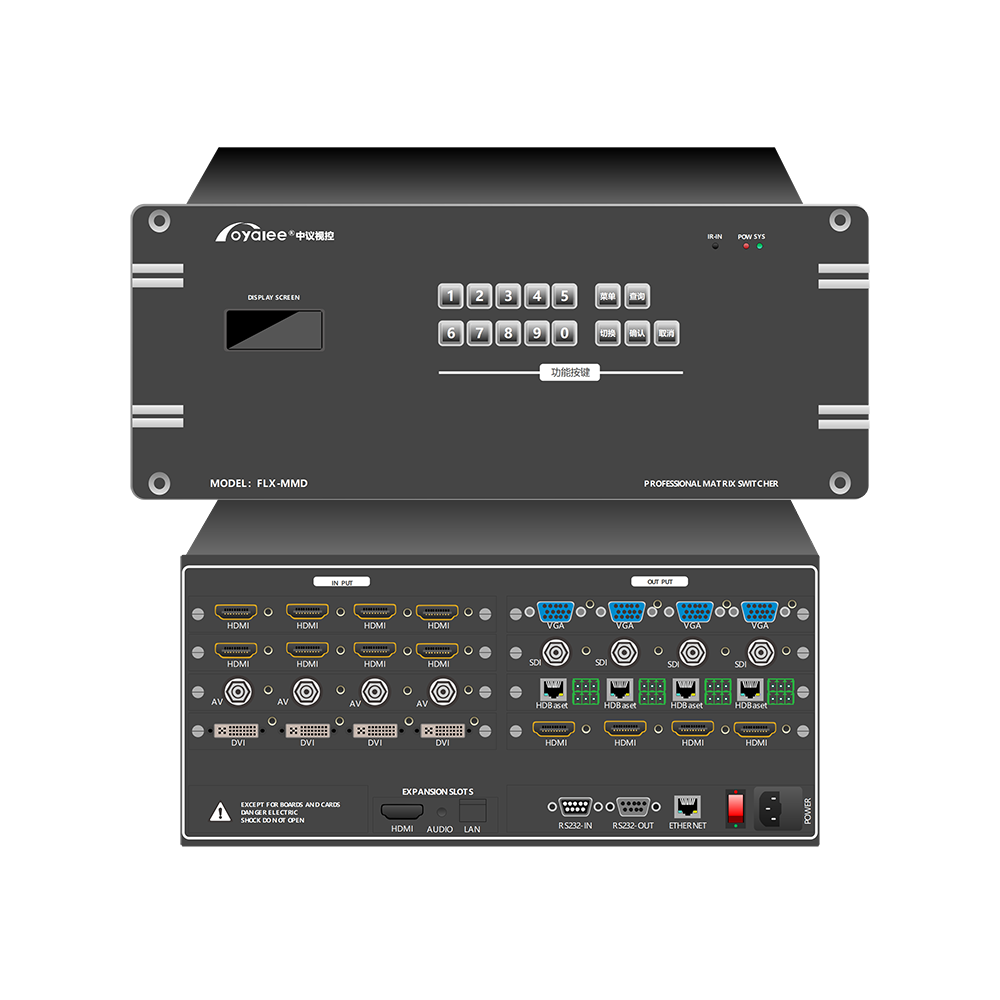

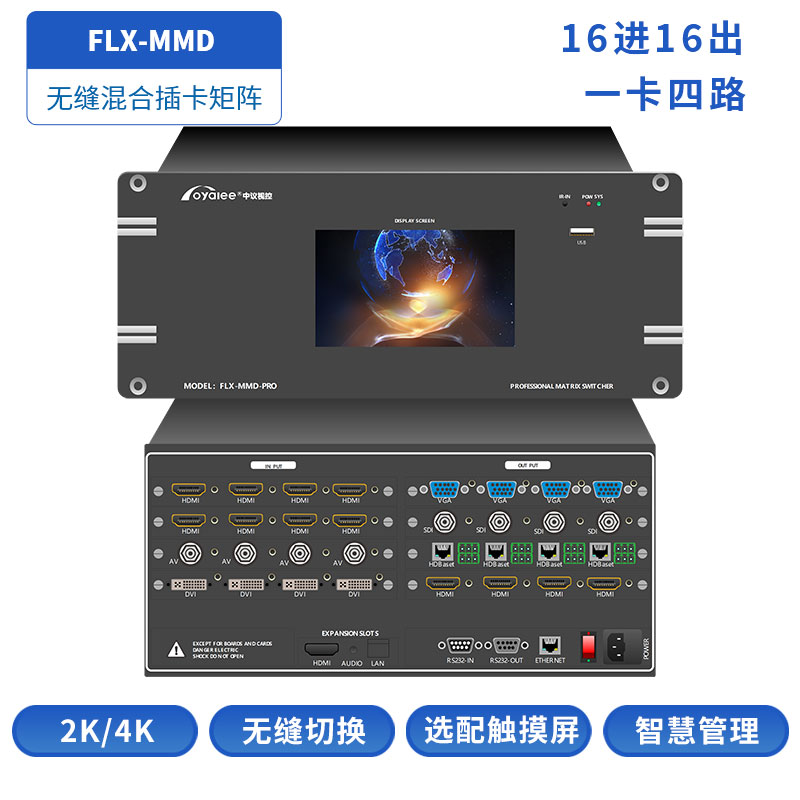

| 品牌厂商 | 英文商标：oyalee 中文商标：中议视控 生产厂家：广州欧雅丽信息技术有限公司 生产地址：中国·广州 产品型号：FLX-MMD |

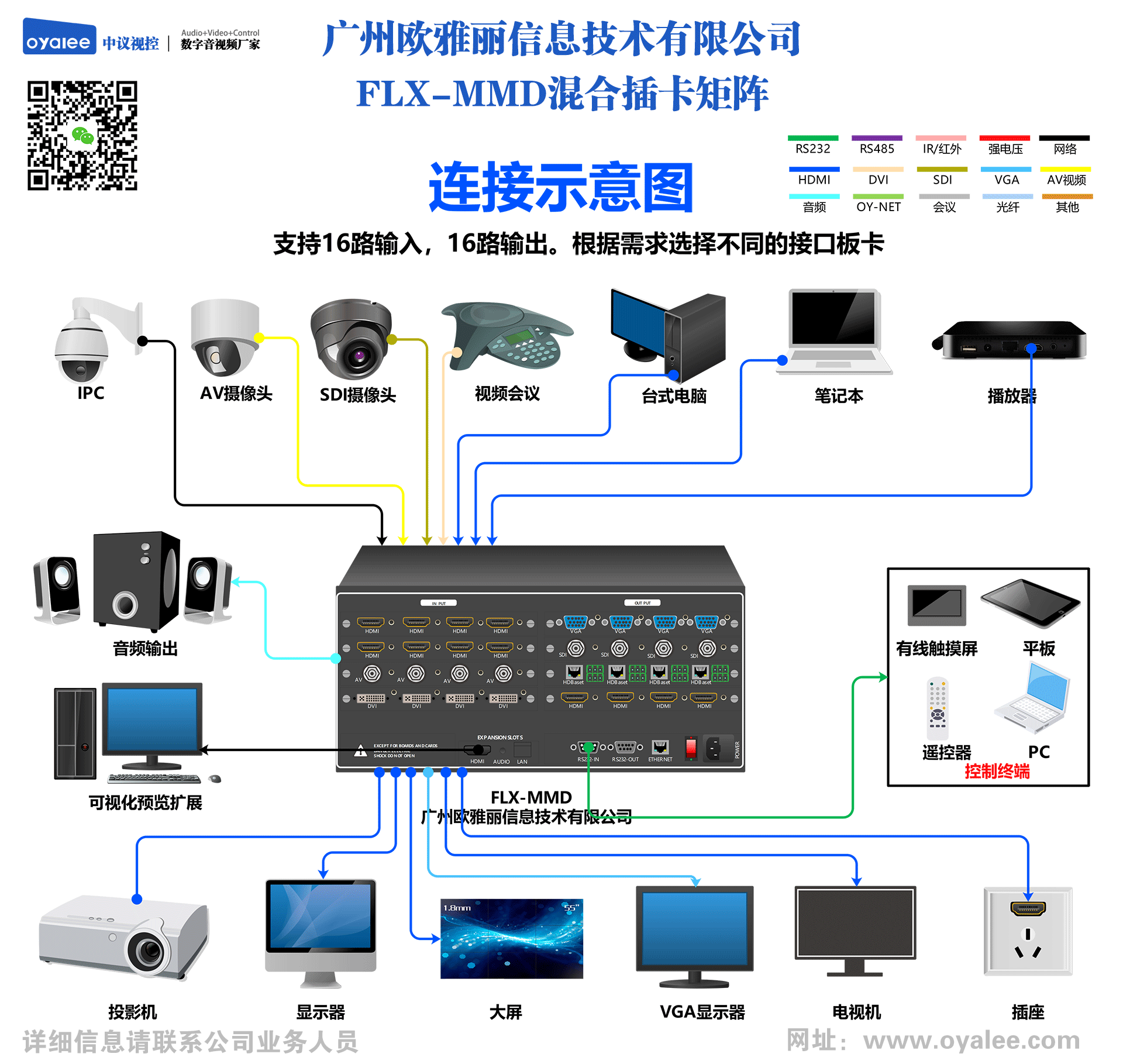

| 通道数量 | 输入通道数：16路 输出通道数：16路 输入信号插槽：4PCS 输出信号插槽：4PCS 卡片通道数：1卡4路 |
| 内核配置 | 处理器：4核心 ARM系列2.2GHz 存储器：512M 分辨率：4Kx2K@30/60hz，1920x1200@60，1920x1080@60向下...... 色度采样：4:4:4、4:2:2、4:2:0 芯片带宽：21.5Gbps 信号类别：AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,DVB-ASI,HDBaset,DP,AES/EBU,DS3，FIBER 板卡类别：常规/无缝/拼接/预监/流媒体信号板卡 EDID/HDCP：HDMI1.4/2.0，支持EDID，HDCP2.2以下 设计架构：HDMI全数字化无压缩点对点设计 前面板：1.8寸LCD+多功能按键【选配7.2寸彩色 10点触摸屏，分辨率≥1024*600，1个USB端口】 自定义调节：格式调节【无缝/拼接】 分辨率调节：亮度/对比度/饱和度/锐利度/色彩色温调节【无缝/拼接】 |
| 视频信号 | 信号强度：T.M.D.S +/- 0.4Vpp 电平信号：T.M.D.S 2.9V/3.3V 视频阻抗：差分100Ω 回波耗损：-15dB @1MHz to 1.5GHz 通道间隔离度：>65dB 最大传播延时：5ns(±1ns) 切换速度：≤20ns 阻抗：75Ω 上升/下降时间：4ns max 最大/最小电平：0.5Vpp ~ 2.0Vpp 信号强度：0.7V pp 直流补偿：最大±5mV |
| 音频信号 | 音频特性：支持音频融合和分离立体声。平衡/非平衡，音频ARC，Dolby，DTS 音频频率响应：20 Hz ~ 20 kHz 增益：0dB 总谐波失真+噪声：0.03% @ 1 kHz （额定电压下） 信噪比（S/N ）：>90dB 立体声分离度：>80dB @ 1 kHz 共态抑制比：>75dB @: 20 Hz ～ 20 kHz 阻 抗：输入>10kΩ；输出50-100Ω 输入输出电平：+19.5dBu, 增益误差：±0.1dB |
| 扩展功能 | 拼接扩展：支持【字符叠加，电视机拼接，256级音量调节】 中控扩展：支持【串口卡，红外卡，IO卡，继电器卡】 音频扩展：支持【AEC回声消除、ANS/ANC噪声消除、AFC自适应反馈消除、AMC自动混音功能、AGC自动增益控制】 会议扩展：支持【手拉手会议，支持摄像跟踪】 流媒体扩展：支持【H.264/265、MPEG-4、MJPEG/JPEG】 预监扩展：支持【配置预监板卡】 检测模块：支持【如温度，运行时间，运行状况报警等】 |
| 驱动距离 | 驱动芯片：DVSA驱动芯片，支持驱动距离调节 HDMI/DVI:1920X1080@60HZ≤40米，4K≤20米 VGA≤80米 AV≤300米 SDI≤300-2100米 HDBaset≤70-100米 光纤传输≤20千米 音频信号≤300米 |
| 控制接口 | 串行控制接口：2个RS-232，9-针D型接口； 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 控制口结构：2=RX，3=TX，5=GND 网络控制接口：RJ45-100M,全双工或半双工 网络控制协议：UDP;TCP/IP 键盘控制：+5V=DC5V , + = DATA+, -=DATA- GND = 信号地 控制介质：红外遥控器/按键/软件/网络/中控 |
| 电气参数 | 电源：100V/AC ~ 260V/AC_50/60HZ 储存、使用温度：-20°~+80°C 储存、使用湿度：10% ~ 90% 控制平台：中控系统Windows,linux,ios,Android无线/有线触摸屏 规格尺寸：4U 480x280x180mm（长x宽x高） 重量：≤9.6kg 功率：≤130w 平均无故障时间：≈68000小时，≈7.76年 推荐控制端：OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
