8进32出HDMI矩阵

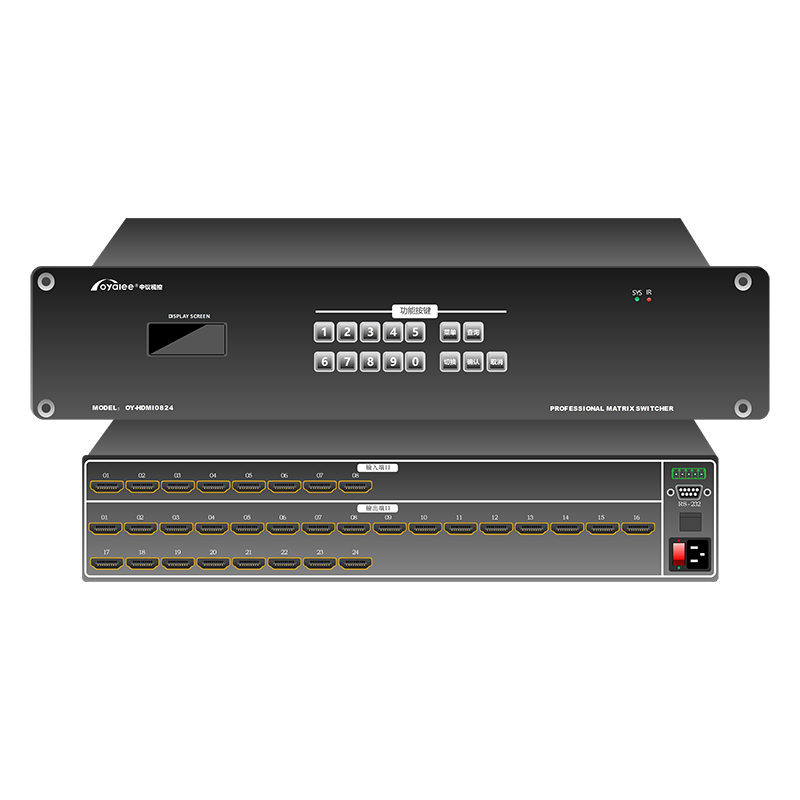

8进32出HDMI矩阵切换器OY-HDMI0832

OY-HDMI0832是HDMI矩阵切换器一体机,支持8路输入,32路输出。纯硬件设计结构,4核心ARM 1.3GHz处理器,支持1920x1080@60Hz/1920x1200@60Hz/4K@30HZ等分辨率,6.5Gpbs高带宽主板,RS232/485/OY-NET等控制方式,支持安卓/IOS/WIN/LINUX系统平台和WEB管理。
  • 8进32出HDMI矩阵
8进32出HDMI矩阵
8进32出HDMI矩阵       访问量:1163

HDMI矩阵切换器一体机系列

规格参数

产品特点

产品描述

1、采用纯硬件设计结构,4核心ARM-1.3GHz处理器,128M大容量寄存器,6.5Gbps高带宽纯硬件设计架构,启动时间≤3秒

2、全数字化点对点无压缩设计,支持4Kx2K@30hz,1920x1200@60,1920x1080@60分辨率,支持4:4:4、4:2:2、4:2:0色度采样

3、音频回援通道ARC,支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD;

4、HDMI1.4设计,支持EDID和DDC2B数据处理,HDCP1.4,3D/蓝光DVD24/50/60fs/HD-DVD/xvYCC

5、点对点无压缩切换,使用数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整

6、支持8路信号输入和32路信号输出(音视频同步),任意交叉切换,输入输出采用标准的TypeA-HDMI接口

7、支持掉电记忆存储,支持轮询切换,自动切换,采用寄存器式模式存储和调用

8、前面板配置配置LCD显示屏,以及多功能按键,可以显示设备信息和公司信息等

9、SOC和ISP处理技术,DVSA数字视频信号放大芯片,HDMI传输距离可达40米

10、搭配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等

11、红外遥控器/按键/软件/网络/中控等控制,RS232/485/OY-NET等控制方式,网络控制,支持安卓IOS等APP控制,界面和名称等都可以自定义修改

12、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理,画面效果更加好;

13、国际生产规范GB/T2423,宽电压设计AC100~260V@50/60Hz,具备电源双备份保险系统。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-HDMI0832

通道数量

输入通道数:8路HDMI-A

输出通道数:32路HDMI-A

内核配置

处理器:4核心 ARM系列1.3GHz

存储器:128M

分辨率:4Kx2K@30hz,1920x1200@60,1920x1080@60向下......

色度采样:4:4:4、4:2:2、4:2:0

芯片带宽:6.5Gbps

EDID/HDCP:HDMI1.4,支持EDID/HDCP1.4/3D/蓝光DVD24/50/60fs/HD-DVD/xvYCC

设计架构:HDMI全数字化无压缩点对点设计

前面板:LCD显示屏和多功能切换按键

视频信号

信号类型:HDMI 规范中的 HDMI-A全数字 T.M.D.S. 信号

信号强度:T.M.D.S +/- 0.4Vpp

电平信号:T.M.D.S 2.9V/3.3V

视频阻抗:差分100Ω

回波耗损:-15dB @1MHz to 1.5GHz

显示数据通道:5.0 Vp-p (TTL)

TDR上升时间:75 PS

时钟恢复:自动

直流偏误差:15mV

位时钟抖动:<0.15 Tbit

位上升时间:<0.3Tbit (20%--80%)s

位下降时间:<0.3Tbit (20%--80%)

信号增益:0db

切换延时:5nS(±1nS)

切换速度:200 ns(最长时间)

通道间隔离度:>65dB

最大传播延时:5ns(±1ns)

切换速度:≤20ns

上升/下降时间:4ns max

最大/最小电平:0.5 V至1.0 Vp-p 无偏移

信号强度:0.7V pp

直流补偿:最大±5mV

HDMI驱动距离:DVSA驱动芯片    ≤40米,视线材规格而定

控制接口串行控制接口:2个RS-232,9-针D型接口;

波特率:9600

数据位:8位

停止位:1位,无奇偶校验位

控制口结构:2=RX,3=TX,5=GND

网络控制接口:RJ45【选配】100M,全双工或半双工

网络控制协议:UDP;TCP/IP

键盘控制:+5V=DC5V , + = DATA+, -=DATA- GND = 信号地

控制介质:红外遥控器/按键/软件/网络/中控

电气参数电源:100V/AC ~ 260V/AC_50/60HZ

储存、使用温度:-20°~+80°C

储存、使用湿度:10% ~ 90%

控制平台:中控系统Windows,linux,ios,Android无线/有线触摸屏

规格尺寸:2U 430x280x90mm(长x宽x高)

重量:≤5.9kg

功率:≤45w

平均无故障时间:98,000小时

推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C

相关下载

  • OY系列HDMI矩阵切换器一体机彩页

    一体式HDMI矩阵切换器是一款高性能音视频切换矩阵。采用嵌入式设计架构,稳定不死机,点对点切换设计,支持4:4:4最高色度采样。分别有4进4出,8进8出,16进16出各种不同的通道选择,输入输出分辨率可达4K@60,具有独立音频解码接口。无缝机型,切换不黑屏,不闪屏,不蓝屏。支持按键,红外,串口,TCP/IP,PC软件,APP等多种控制方式。满足不同场所音视频信号灵活调度和无损高清显示需求。



    - 产品厂家:广州欧雅丽信息技术有限公司

    - 产品商标:oyalee/中议视控

    - 附件格式:PDF

    - 语言:简体中文

    - 价格:免费
