16进24出HDMI矩阵切换器

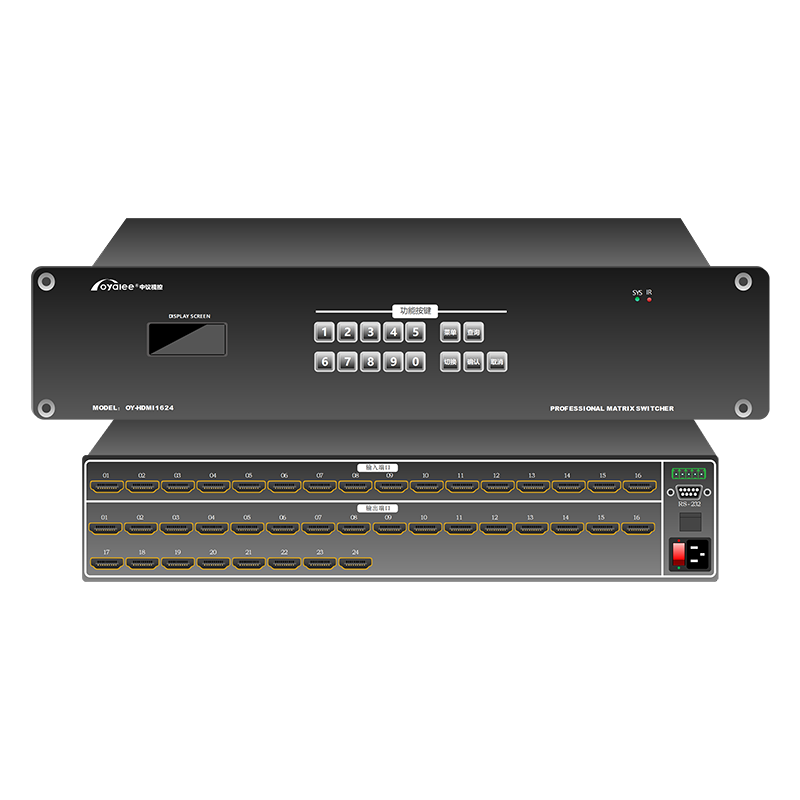

16进24出HDMI矩阵切换器一体机OY-HDMI1624

OY-HDMI1624是HDMI矩阵切换器一体机,支持16路输入,24路输出。纯硬件设计结构,4核心ARM 1.3GHz处理器,支持1920x1080@60Hz/1920x1200@60Hz/4K@30HZ等分辨率,6.5Gpbs高带宽主板,RS232/485/OY-NET等控制方式,支持安卓/IOS/WIN/LINUX系统平台和WEB管理。
  • 16进24出HDMI矩阵切换器
16进24出HDMI矩阵切换器
16进24出HDMI矩阵切换器
16进24出HDMI矩阵切换器

特点参数

产品特点

1、采用国产arm64位高性能4核处理器1.3Ghz频率,128M大容量寄存器,嵌入式微内核,无操作系统,不死机,不中毒,支持7*24小时运行,6.5Gbps超高带宽纯硬件设计架构,启动时间≤3秒;

2、1U铝合金面板,全金属机身,采用等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光等设备工艺,外观大气庄重。配有1.8英寸中英文LCD液晶显示屏,可显示端口运行等信息。具有多功能实体功能按键。

3、支持16路HDMI输入和24路HDMI输出,采用HDMI1.4标准接口,支持HDMI视频和音频信号同步传输。

4、支持多种切换模式:快速切换、一对一切换、一对多、一对所有、多对多的音视频同步切换。

5、全数字化点对点无压缩设计,数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整,支持4Kx2K@30hz,1920x1200@60,1920x1080@60及以下分辨率,支持4:4:4、4:2:2、4:2:0色度采样,输出端口同步性时差=0nS,像素级显示,帧级同步。

6、支持掉电记忆存储,上电自动恢复,支持轮询切换,自动切换,支持场景管理,配合软件最多可以实现999组场景模式的存储和调用

7、全数字化底层设计:支持EDID管理,HDCP协议,3D视频,蓝光DVD24/50/60fs/HD-DVD/xvYCC,支持DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS,支持3D信号去隔行、降噪、Scaler处理

8、使用DVSA数字视频信号放大技术和驱动芯片LT8621S,传输距离更远,驱动距离自适应以及各种等级调节,HDMI传输距离可达40米

9、全通道阻抗匹配和输入自适应均衡、输出预加载从处理,采用TrueLife Enhancement和SOC和ISP处理技术,可以有效解决画面抖动和闪烁,画质更细腻,画面切换效果更好

10、可选配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等。可选配日志模块,通过服务端实时接收设备的运行状况,运行日志等,可搭配云服务器实现云端日志上传。

11、选配高精微时钟芯片,自动时钟定时切换,可根据用户自定义的按键定时功能,做到在规定时间执行对应按钮动作,预约动作可精确到年月日时分秒。

12、采用3级抗静电和雷击、脉冲群设计,EFT电快速脉冲,遵循国家GB/T17626标准规范。出厂经过32项严苛测试如:【整机/机箱和接口等符合:耐久力测试,拔插力测试,老化测试,绝缘电阻测试,耐电压测试,接触电阻测试,振动测试,机械冲击测试,冷热冲击测试,温湿度组合循环测试,高温测试,烟雾测试,混合气体腐蚀测试,电磁场测试等】

13、选配:双机热备份和多端口备份、双电源备份,当一台设备出现故障,也可以由本机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预,保障设备7*24小时不间断运行

14、支持遥控器、前面板、软件、网络、有线触摸屏、中控等控制,RS232/485/OY-NET等控制方式,TCP/UPD网络控制,支持安卓IOS等APP控制,支持远程固件升级和多层级用户权限设定。

15、产品设计研发生产符合GB/T2423,GB8898,GB4943,GB/T9254信息技术/音视频类产品国家标准规范。大批量生产,全贴片工艺,性能稳定。宽电压设计AC100~260V,50/60Hz。

技术参数

品牌厂商产品品牌:oyalee/中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-HDMI1624

通道数量

输入通道数:16路HDMI1.4

输出通道数:24路HDMI1.4

输入接口类型:HDMI-A

输出接口类型:HDMI-A

内核配置

处理器:4核心 ARM系列1.3GHz,存储器:128M

分辨率:4K*2K@30hz,1920*1200@60,1920*1080@60向下......

产品工艺:等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光

色度采样:4:4:4、4:2:2、4:2:0,芯片带宽:6.5Gbps

信号类别:HDMI 规范中的 HDMI-A全数字 T.M.D.S. 信号

EDID/HDCP:HDMI1.4,支持EDID,HDCP1.4,支持3D蓝光视频

设计架构:HDMI全数字化无压缩点对点设计

前面板:1.8寸LCD+多功能按键

视频信号

信号强度:T.M.D.S +/- 0.4Vpp。电平信号:T.M.D.S 2.9V/3.3V。视频阻抗:差分100Ω。回波耗损:-15dB @1MHz to 1.5GHz。通道间隔离度:>65dB

最大传播延时:5ns(±1ns)。切换速度:≤20ns。上升/下降时间:4ns max。最大/最小电平:0.5Vpp ~ 2.0Vpp。信号强度:0.7V pp,直流补偿:最大±5mV

音频信号

音频特性:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS音频。

音频频率响应:20 Hz ~ 20 kHz。增益:0dB。总谐波失真+噪声:0.03% @ 1 kHz (额定电压下)。信噪比(S/N ):>90dB。立体声分离度:>80dB @ 1 kHz。共态抑制比:>75dB @: 20 Hz ~ 20 kHz。阻 抗:输入>10kΩ;输出50-100Ω。输入输出电平:+19.5dBu,。增益误差:±0.1dB

场景切换

快速切换、一对一切换、一对多、一对所有、多对多。掉电记忆存储,轮询切换,自动切换,场景存储,场景调用【配合软件可实现最多999组场景模式】部分功能需要搭配控制系统或者PC软件实现。

驱动距离

驱动芯片:DVSA驱动技术,驱动芯片LT8621S,支持驱动距离等级调节。

HDMI/DVI:1920X1080@60HZ≤40米,4K≤20米。

选配扩展

检测模块:支持【如温度,运行时间,运行状况报警等】

高精微时钟芯片:自动时钟定时切换

控制接口

串行控制接口:2个RS-232,9-针D型接口

波特率:9600,数据位:8位,停止位:1位,无奇偶校验位

控制口结构:2=RX,3=TX,5=GND

网络控制接口:RJ45-100M,全双工或半双工,网络控制协议:UDP、TCP/IP【选配网络控制】

键盘控制:+5V=DC5V, + = DATA+, -=DATA- GND = 信号地

控制平台:中控系统、无线触摸屏、有线触摸屏、遥控器、前面板、平板APP、PC、安卓IOS等智能终端、串口网络等设备

推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C

电气参数

生产规范:GB/T2423,GB8898,GB4943,GB/T9254

箱体标准:ANST/EIA  RS-310-C/D

电击标准:3级 GB/T17626

测试标准:32项严苛测试

工作温度:-20°~+80°C

工作湿度:10% ~ 90%

MTBF:≈68000小时,≈7.76年

工作电源:AC 100V~260V 50/60Hz

尺寸规格:2U 480*280*90mm长宽高,铝合金面板,全金属机身

功率:≤45w

重量:≤5.9kg
