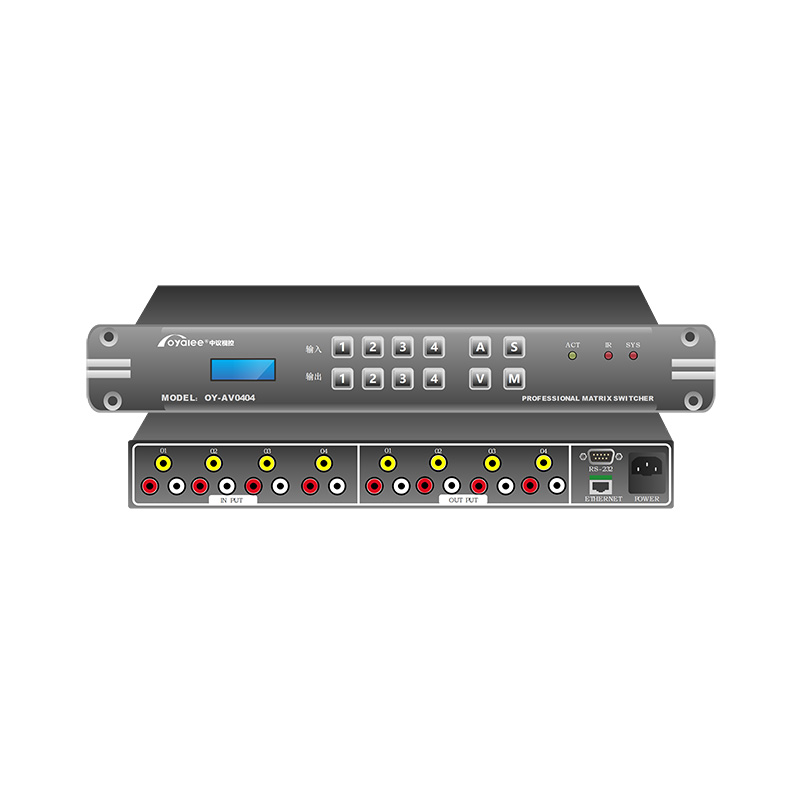

AV矩阵OY-AV0404

AV音视频矩阵切换器4进4出

4路音频和视频信号输入。音频RCA,视频RCA/BNC。4路音频和视频信号输出。音频RCA,视频RCA/BNC。200MHz高带宽,配置AD4650远程驱动芯片,传输距离可达300米。支持音频视频同步和异步切换。
  • AV矩阵OY-AV0404
AV矩阵OY-AV0404
AV矩阵OY-AV0404       访问量:1213

规格参数

产品特点

产品描述

1、采用Cortex*2工业级处理器,功耗低,发热小而稳定,无操作系统,避免死机;

2、SOC和ISP处理技术,支持DVSA驱动芯片,AV传输距离可达300m;

3、200MHz高带宽,HDTV高清及以下分辨率自适应显示PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N;

4、4路AV输入和4路AV输出,支持音视频同步和异步切换,视频接口RCA,音频RCA;

5、低功耗3D视频处理芯片和DPS浮点数字运算,画面效果好,DSIP数字同步防止视频抖动;

6、NE5532P双运放和ADC音频处理芯片,能够有效增加音频的解析力和驱动力;

7、CMMAW技术和电源管理,掉电记忆存储。支持32组FPGA存储模式,可直接操作;

8、前面板多功能按键,且具备液晶显示屏(可定制彩色触摸屏)实时显示设备和操作情况;

9、可配内监测模块:对设备内各种功能模块进行检测,如温度,运行状况报警;

10、支持RS232/485,按键键盘,遥控器,外接触摸屏以及TCP/IP网络管理、ipad等智能设备管理方式,支持软件切换状态实时反馈;

11、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理,画面效果更加好;

12、国际生产规范GB/T2423,宽电压设计AC100~260V,50/60Hz。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-AV0404

通道数量

视频输入通道数:4路RCA端子符合IEC169-8

视频输出通道数:4路RCA端子符合IEC169-8

音频输入通道数:4路RCA立体声端子符合IEC169-8

音频输出通道数:4路RCA立体声端子符合IEC169-8

音视频切换:同步/异步

内核配置

使用标准:复合视频、CVBS和S-Video

接口带宽:200MHz

声音芯片:NE5532低噪声双运算放大器

支持制式:PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N

支持的分辨率:HDTV 1080P@50、60Hz及以下分辨率

信号类型

信号类型:AV模拟信号

多通道对一通道串扰和:-50dB @ 5 MHz, -45dB @ 10 MHz

电平信号:Video最小0.5Vp-p,最大2.0Vp-p;Audio+19.5dBu

视频阻抗:75Ω

微分相位I/0S:<1.28度,3.58MHz

微分相位误差:0.1度, 3.58-4.43MHz

微分增益误差:0.1%, 3.58-4.43MHz

回波耗损:<30dB@5MHz

直流偏误差:15mV

信号强度:0.7V pp

位时钟抖动:<0.15 Tbit

位上升时间:<0.3Tbit (20%--80%)s

位下降时间:<0.3Tbit (20%--80%)

信号增益:0db

切换延时:5nS(±1nS)

切换速度:200 ns(最长时间)

视频驱动距离:≤300米,视线材规格而定,如使用Belden 1694A认证的线缆

音频信号

音频特性:立体声,左右声道,平衡/非平衡

音频频率响应:20 Hz ~ 20 kHz

音频增益:0dB

音频总谐波失真+噪声:0.03% @ 1 kHz (额定电压下)

音频信噪比(S/N ):>90dB

音频立体声分离度:>80dB @ 1 kHz

共态抑制比:>75dB @: 20 Hz ~ 20 kHz

阻 抗:输入>10kΩ;输出50-100Ω

音频输入输出电平:+19.5dBu,

增益误差:±0.1dB

音频驱动距离:≤300米

控制接口串行控制接口:2个RS-232,9-针D型接口;

波特率:9600

数据位:8位

停止位:1位,无奇偶校验位

控制口结构:2=RX,3=TX,5=GND

网络控制接口:RJ45【选配】100M,全双工或半双工

网络控制协议:UDP;TCP/IP

键盘控制:+5V=DC5V , + = DATA+, -=DATA- GND = 信号地

控制介质:红外遥控器/按键/软件/网络/中控

电气参数电源:100V/AC ~ 260V/AC_50/60HZ

储存、使用温度:-20°~+80°C

储存、使用湿度:10% ~ 90%

控制平台:中控系统Windows,linux,ios,Android无线/有线触摸屏

规格尺寸:1U 430x237x45mm(长x宽x高)

重量:≤2.4kg

功率:≤30w

平均无故障时间:98,000小时

推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C
