OY-6000P可编程网络中控

大型4.3寸屏双向网络可编程中控

OY-6000P可编程网络中控系统,具有32路RS232/422/485,1路RJ45接口,16路IR,8路IO/RLEAY,1路JTAG/3路OY-NET接口。采用等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光设备工艺。配有4.3寸彩色电容触摸屏,1路USB/TF卡程序下载接口,可显示IP以及运行等信息,可作为应急使用。支持TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP/TELNET/MQTT/SNMP等网协议。win/安卓/ios、银河麒麟、统信uos、鸿蒙系统APP控制和管理控制,支持WEB控制。采用128位AES硬件加密的Rijndael算法,传输更稳定,使用更安全。符合GB/T2423,GB8898,GB4943,GB/T9254信息技术/音视频类产品国家标准规范。
  • OY-6000P可编程网络中控
OY-6000P可编程网络中控
OY-6000P可编程网络中控

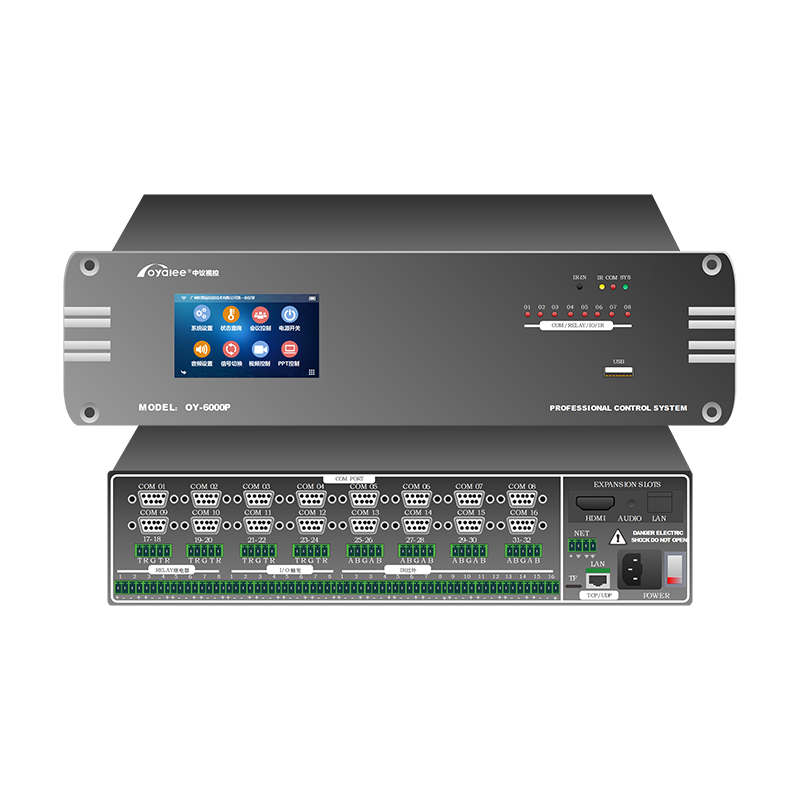

双向网络可编程中央控制系统OY-6000P

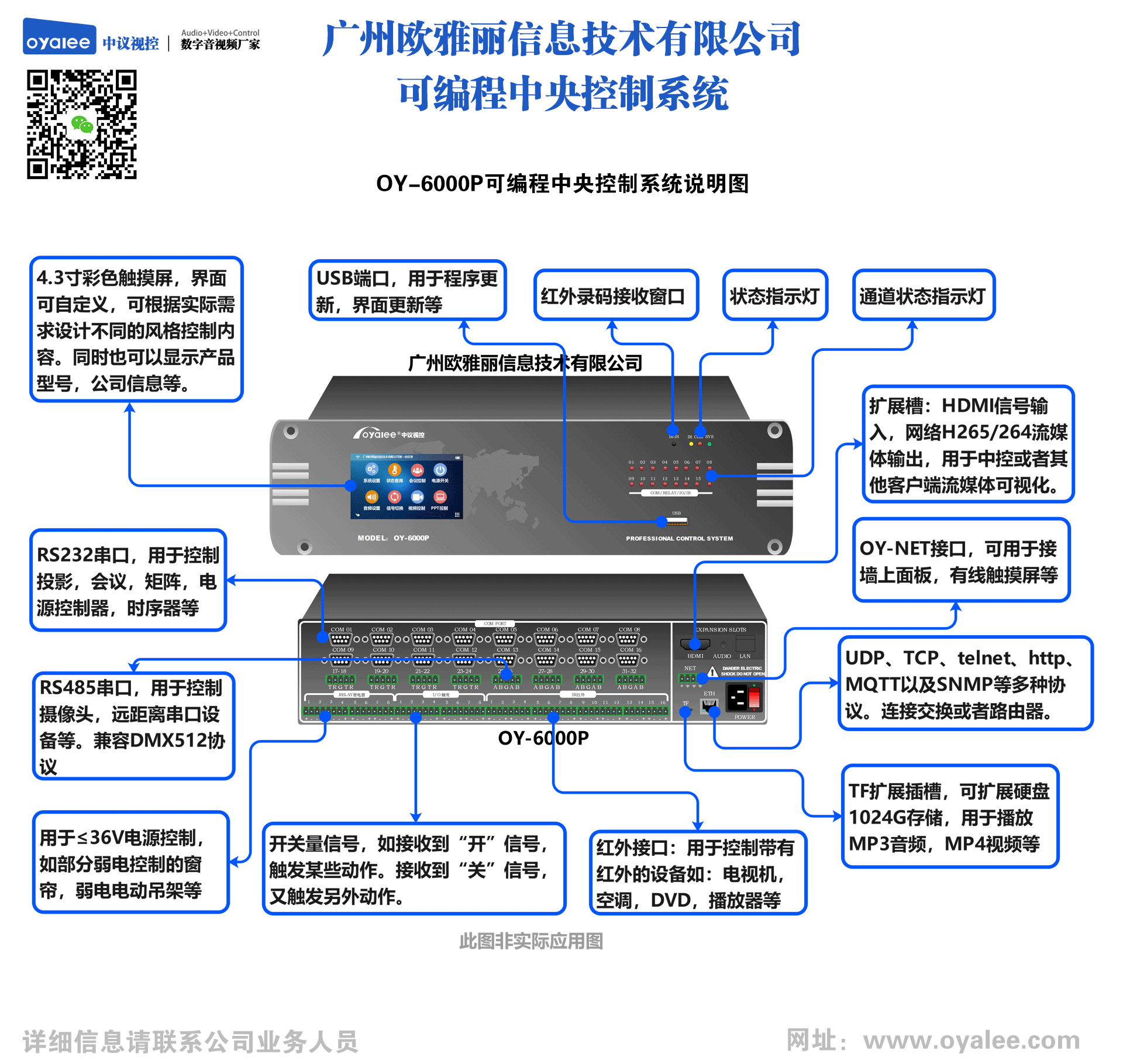

OY-6000P双向可编程中央控制系统

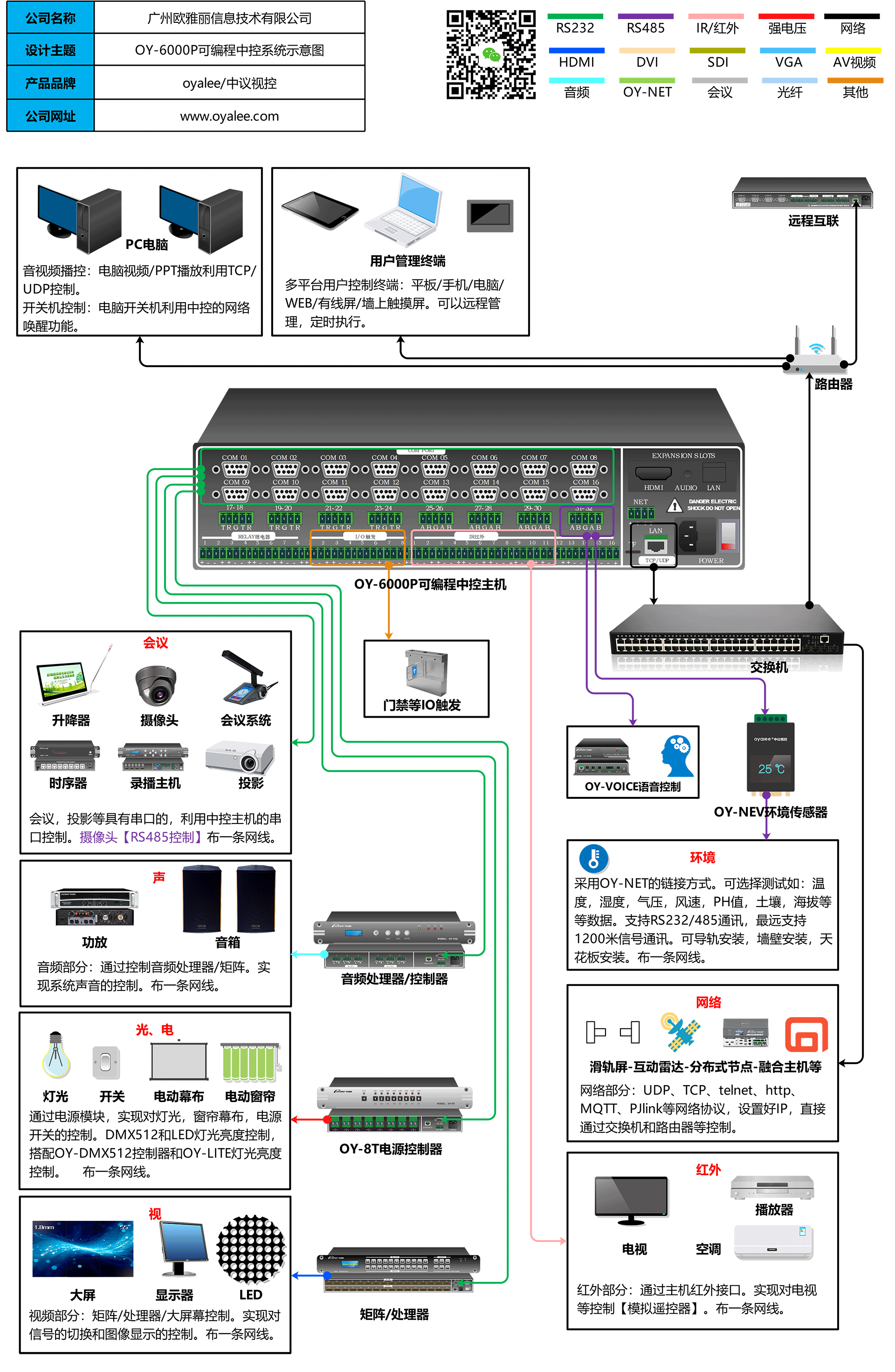

OY-6000P双向网络可编程中央控制系统接线图

描述参数

产品描述

1、★采用国产arm 64位高性能8核处理器,2.0Ghz频率,2g ram,32g flash存储器,嵌入式微内核,无操作系统,不死机,不中毒,支持7*24小时运行;

2、★具有32路串口【24路RS232,8路RS422/485,波特率范围300~1152000bps】,1路RJ45接口可控制不少于255台网络设备,16路IR红外端口,8路开关量I/O端口,8路≤36V/1A继电器【可选配定义DC12V 2A供电,用于给有线触摸屏供电等】,所有端口均支持双向反馈。【提供端口数量及波特率范围字样的具有CMA/CNAS标识认证的检测报告】

3、★2U铝合金面板,全金属机身,采用等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光等设备工艺,外观大气庄重。配有4.3寸彩色电容触摸屏,1路USB/TF卡程序下载接口,可显示IP以及运行等信息,可作为应急使用。具有电源指示灯,信号接收指示灯,8个串口状态指示灯,红外指示灯,红外接收窗等不少于11个指示灯。【指示灯数量和触摸屏提供具有CMA/CNAS标识认证的检测报告】

4、★1至3路OY-NET通讯接口,可定义为1组JTAG接口,具有仿窜改安全机制,设备安装调试好后,可以通过JTAG关闭调试以及上传功能,通过物理端断绝外界篡改,安全性更高。【提供接口佐证图和接口功能字样的具有CMA/CNAS标识认证的检测报告】

5、★支持2.4/5G WIFI6/7以及RF射屏等各种通讯兼容,采用128位AES硬件加密的Rijndael算法,传输更稳定,使用更安全【提供具有CMA/CNAS标识认证的检测报告】

6、支持TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP/TELNET/MQTT/SNMP,OY-NET等网协议。支持GPIO,串口兼容DMX512,API,SDK开发包,对接云会务,监控管理系统等。支持MODBUS,Socket继电器,模拟接口,ZIGBEE,RF,LoRa。选配:蓝牙/NFC/GPS/北斗/GLONASS/SBAS,多模定位,可用于车载指挥定位、安全监测、无人机、测量测绘等领域。

7、★内置高精微时钟芯片,自动时钟定时设置,可根据用户自定义的按键定时功能,做到在规定时间执行对应按钮动作,预约动作可精确到年月日时分秒。【提供定时功能字样的具有CMA/CNAS标识认证的检测报告】

8、★支持一机一屏、一机多屏、一屏多机、多屏多机等对接方式,支持有线和无线触摸屏。支持win/安卓/IOS、国产银河麒麟、统信uos、鸿蒙等操作系统APP控制和管理。同时支持WEB控制管理。支持局域网统一管理,可通过广域网静态IP实现云端管理。支持二维码扫描管理,用户权限分级,远程设备升级。【提供国家版权局颁发的计算机软件著作权登记证书】

9、★支持双机热备份和多端口备份,当一台中控主机出现故障,也可以由主机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预。【提供具有CMA/CNAS标识认证的检测报告】

10、可自定义工程、编辑工程、导入或导出工程。支持图形化简易编程和类C语言脚本编程,具备时间轴、多线程时间编辑功能,支持操作终端直接编程,用户可自行编辑按键形式及按键的执行联动操作内容。采用跨平台设计架构,多个系统终端无需重复编程。支持:Flash动画,PNG透明和3D按钮,音量/灯光条的拖动,第三方网页嵌入开发,二维码,时间日期,和流媒体视频播放,一键控制等组件。

11、一组EXPANSION SLOTS扩展槽。可扩展1路HDMI,1路3.5mm立体声音频,1路RJ45网络可视化预览接口【可接入矩阵或者电脑,H264/265网络摄像机信号等预览放大、缩小、拖动】。也可扩展硬件播放器:如播放MP3、WAV、FLAC、APE等音乐格式。MP4、MKV、AVI、RMVB等视频格式。JPG,PGN,BMP等图片格式以及PPT等。

12、可选配内部或者外部环境模块,实时监测环境PM2.5,温度,湿度,气压,风速,PH值等且在交互终端实时显示相关数据。可选配日志模块,通过服务端实时接收设备的运行状况,运行日志等,可搭配云服务器实现云端日志上传。

13、可配置最多256个Ai语音控制模块级联模式,支持在线语音和纯离线语音两种控制方案,实现人机语音互动控制和管理。

14、采用3级抗静电和雷击、脉冲群设计,EFT电快速脉冲,遵循国家GB/T17626标准规范。出厂经过32项严苛测试如:【整机/机箱和接口等符合:耐久力测试,拔插力测试,老化测试,绝缘电阻测试,耐电压测试,接触电阻测试,振动测试,机械冲击测试,冷热冲击测试,温湿度组合循环测试,高温测试,烟雾测试,混合气体腐蚀测试,电磁场测试等】

15、★产品研发设计生产符合GB/T2423,GB8898,GB4943,GB/T9254信息技术/音视频类产品国家标准规范。大批量生产,全贴片工艺,性能稳定。宽电压设计AC100~260V,50/60Hz。【提供相关国家标准规范字样的具有CMA/CNAS标识认证的检测报告】



(提供以上参数带CMA/CNAS认证标识的第三方检测机构出具的检测报告,预中标方要在公示后3天内提供检测报告原件及样品设备演示。)带★的部分需满足或者优于。

技术参数

品牌厂商

字母商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-6000P

核心配置

处理器:ARM64位8核心处理器【八核Cortex-A55】2.0GHz

产品工艺:等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光

存储器:2g ram,32g flash

读写速率:≤1000Mb/s

指示灯:电源指示灯,信号接收指示灯,8个串口状态指示灯,红外指示灯

红外窗:具备

显示屏:4.3寸彩色电容触摸屏480*800

USB接口:1路USB2.0

内存插槽:1路TF卡插槽

核心接口:32路串口,1路RJ45,16路IR,8路IO/RLEAY,1路JTAG/3路OY-NET

时钟芯片:高精微—精确到秒

双向反馈:支持

双机备份:支持

串行端口

RS232/485串口:32路串口【16路RS232公头,8路RS232凤凰端子,8路RS422/485凤凰端子】

波特率:300-115200自定义

数据位:8位

停止位:1或2

校验:None, Even, Odd

数据表达格式:字符或十六进制

接口定义:2脚为RX(收), 3 脚为TX(发), 5 脚为GND(地),8脚D-/B,9脚D+/A

凤凰端子

红外端口:16 路,内置红外学习模块 ,可实现学习红外命令转发控制

红外学习器:支持录码和红外拷贝两种模式

红外存储器:512M

发射载波:38KHz


弱电继电器:8路,≤36V/1A最大电流≤3A,绝缘电阻≥100MΩ,机械寿命:≥1000万回

开关量IO:8路,可实现 IO 开关量检测反馈,支持上拉电阻

JTAG接口通道数量:1路 4芯JTAG

物理隔离:支持

开启调试:支持

关闭调试:支持

协议加密:128位AES硬件加密

加密算法:Rijndael

网络控制

通道数量:1个100Mpbs网络接口

协议支持:TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP/TELNET/MQTT/SNMP/OY-NET协议

控制数量:支持持255台网络设备控制

扩展插槽

可扩展两种方案。

①扩展1路HDMI,1路3.5mm立体声音频,1路RJ45网络可视化预览接口。

②硬件播放器:如播放MP3、WAV、FLAC、APE等音乐格式。MP4、MKV、AVI、RMVB等视频格式。JPG,PGN,BMP等图片格式以及PPT等。

其他扩展

①离线和有线语音控制

②内部检测模块

③外部环境检测模块

④日志模块

⑤蓝牙/NFC/GPG/北斗模块

电气参数

操作终端:win/安卓/ios、银河麒麟、统信uos、鸿蒙系统APP控制和管理,有线和无线触摸屏,WEB控制。

传输协议:2.4/5G WIFI6/7以及RF射屏等

生产规范:GB/T2423,GB8898,GB4943,GB/T9254

电击标准:3级 GB/T17626

测试标准:32项严苛测试

工作温度:-20°~+80°C

工作湿度:10% ~ 90%

MTBF:68000小时,≈7.76年

工作电源:AC 100V~260V 50/60Hz

尺寸规格:2U 480*260*85mm长宽高,铝合金面板,全金属机身

产品重量:≈4.3kg
