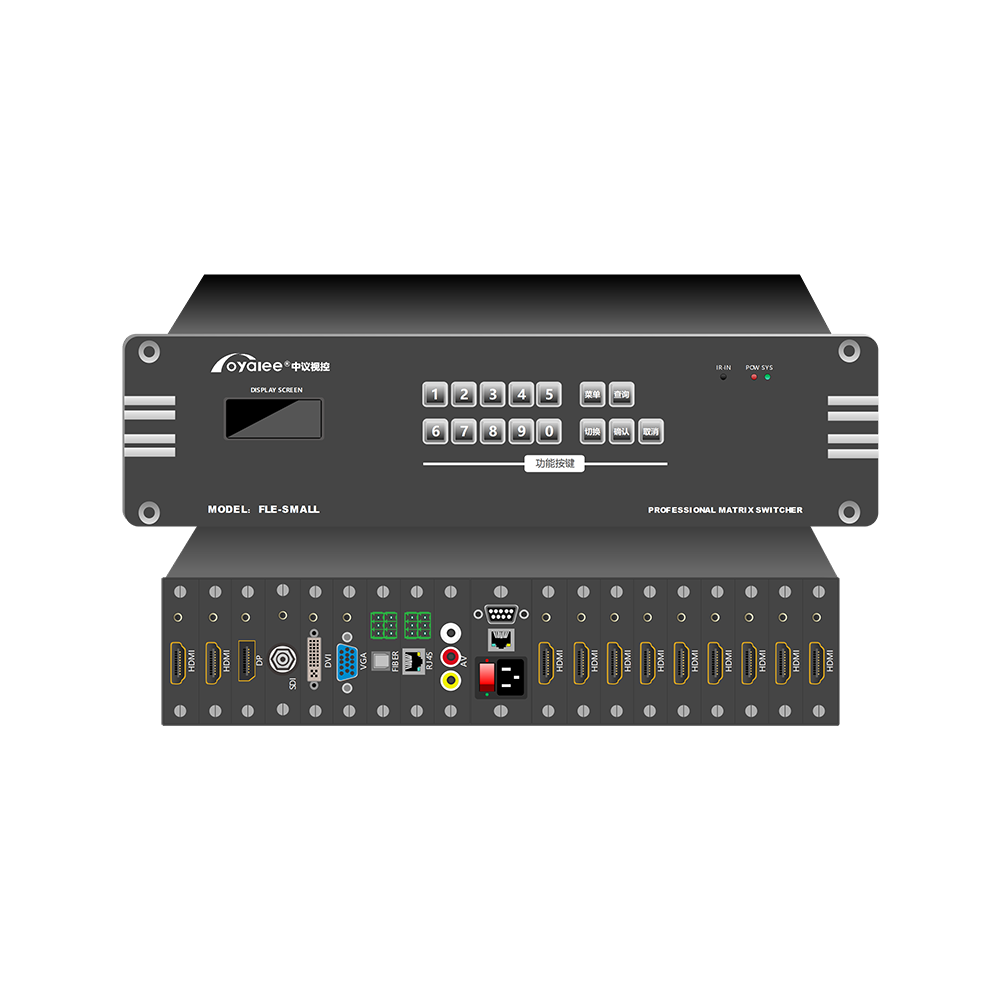

| 品牌厂商 | 英文商标：oyalee 中文商标：中议视控 生产厂家：广州欧雅丽信息技术有限公司 生产地址：中国·广州 产品型号：FLE-SMALL |
| 通道数量 | 输入通道数：9路 输出通道数：9路 输入信号插槽：9PCS 输出信号插槽：9PCS 卡片通道数：1卡1路 |
| 内核配置 | 处理器：4核心 ARM系列1.8GHz 存储器：512M 分辨率：4Kx2K@30/60hz，1920x1200@60，1920x1080@60向下...... 色度采样：4:4:4、4:2:2、4:2:0 芯片带宽：21.5Gbps 信号类别：AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,DVB-ASI,HDBaset,DP,AES/EBU,DS3，FIBER 板卡类别：常规/无缝/拼接/预监/流媒体信号板卡 EDID/HDCP：HDMI1.4/2.0，支持EDID，HDCP2.2以下 设计架构：HDMI全数字化无压缩点对点设计 前面板：4.3寸彩色 10点触摸屏，分辨率≥800*480，1个USB端口【前面板默认配置LCD显示屏和多功能实体按键】 自定义调节：格式调节【无缝/拼接】 分辨率调节：亮度/对比度/饱和度/锐利度/色彩色温调节【无缝/拼接】 |
| 视频信号 | 信号强度：T.M.D.S +/- 0.4Vpp 电平信号：T.M.D.S 2.9V/3.3V 视频阻抗：差分100Ω 回波耗损：-15dB @1MHz to 1.5GHz 通道间隔离度：>65dB 最大传播延时：5ns(±1ns) 切换速度：≤20ns 阻抗：75Ω 上升/下降时间：4ns max 最大/最小电平：0.5Vpp ~ 2.0Vpp 信号强度：0.7V pp 直流补偿：最大±5mV |
| 音频信号 | 音频特性：支持音频融合和分离立体声。平衡/非平衡，音频ARC，Dolby，DTS 音频频率响应：20 Hz ~ 20 kHz 增益：0dB 总谐波失真+噪声：0.03% @ 1 kHz （额定电压下） 信噪比（S/N ）：>90dB 立体声分离度：>80dB @ 1 kHz 共态抑制比：>75dB @: 20 Hz ～ 20 kHz 阻 抗：输入>10kΩ；输出50-100Ω 输入输出电平：+19.5dBu, 增益误差：±0.1dB |
| 扩展功能 | 拼接扩展：支持【字符叠加，电视机拼接，256级音量调节】 流媒体扩展：支持【H.264/265、MPEG-4、MJPEG/JPEG】 预监扩展：支持【配置预监板卡】 检测模块：支持【如温度，运行时间，运行状况报警等】 |
| 驱动距离 | 驱动芯片：DVSA驱动芯片，支持驱动距离调节 HDMI/DVI:1920X1080@60HZ≤40米，4K≤20米 VGA≤80米 AV≤300米 SDI≤300-2100米 HDBaset≤70-100米 光纤传输≤20千米 音频信号≤300米 |
| 控制接口 | 串行控制接口：2个RS-232，9-针D型接口； 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 控制口结构：2=RX，3=TX，5=GND 网络控制接口：RJ45【选配】100M,全双工或半双工 网络控制协议：UDP;TCP/IP 键盘控制：+5V=DC5V , + = DATA+, -=DATA- GND = 信号地 控制介质：红外遥控器/按键/软件/网络/中控 |
| 电气参数 | 电源：100V/AC ~ 260V/AC_50/60HZ 储存、使用温度：-20°~+80°C 储存、使用湿度：10% ~ 90% 控制平台：中控系统Windows,linux,ios,Android无线/有线触摸屏 规格尺寸：2U 480x280x90mm（长x宽x高） 重量：≤7.2kg 功率：≤85w 平均无故障时间：98，000小时 推荐控制端：OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
