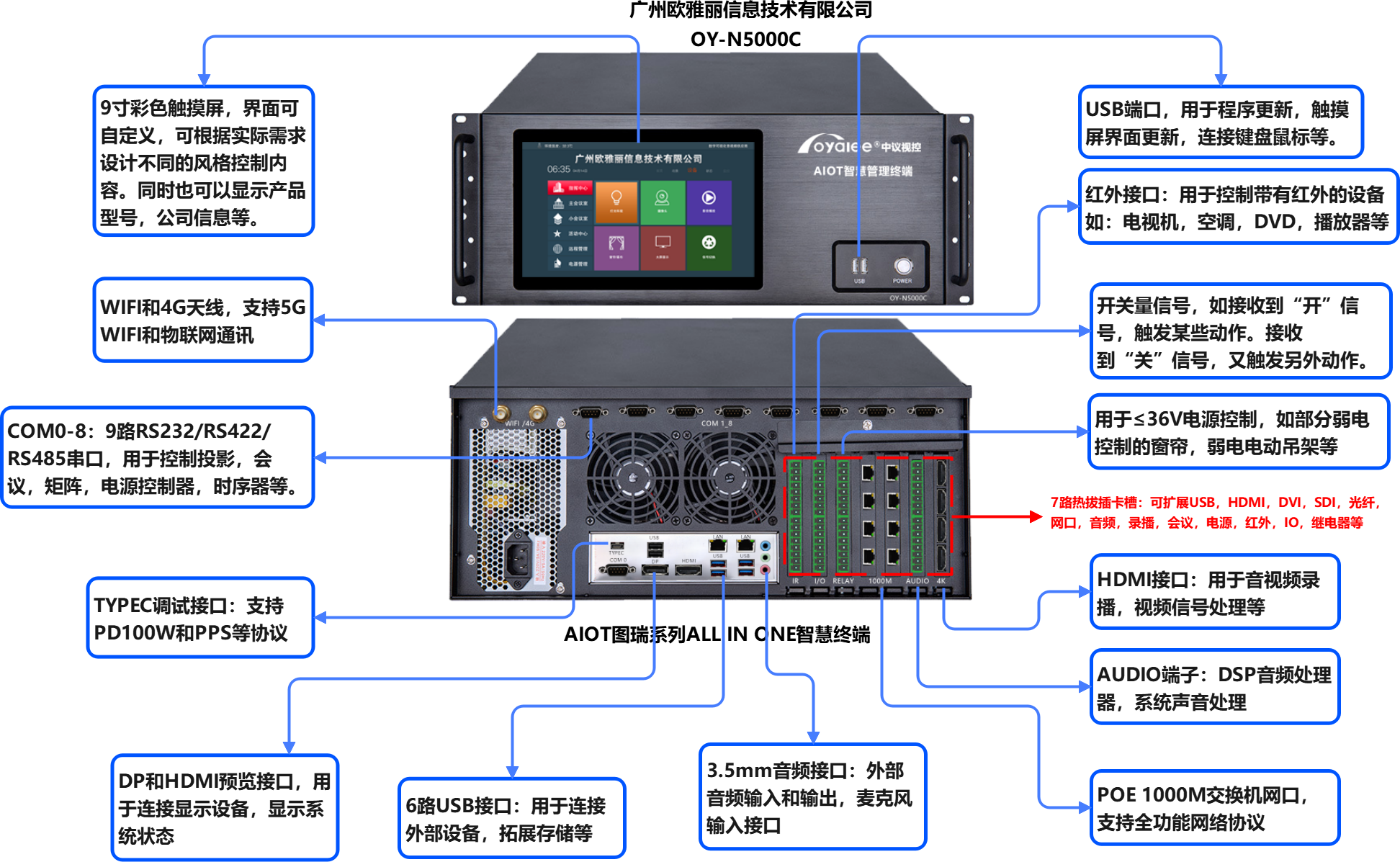

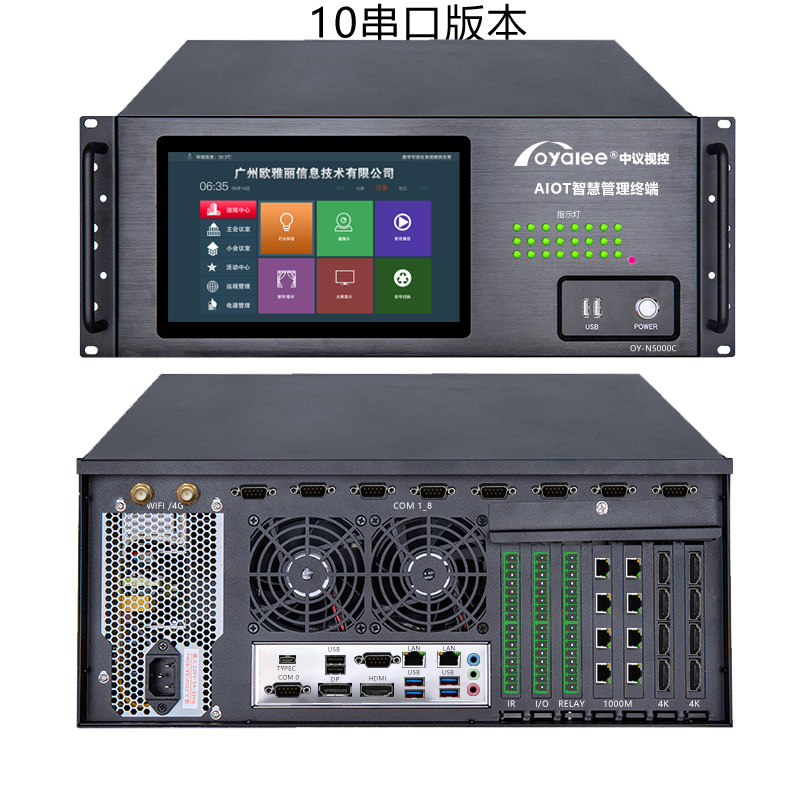

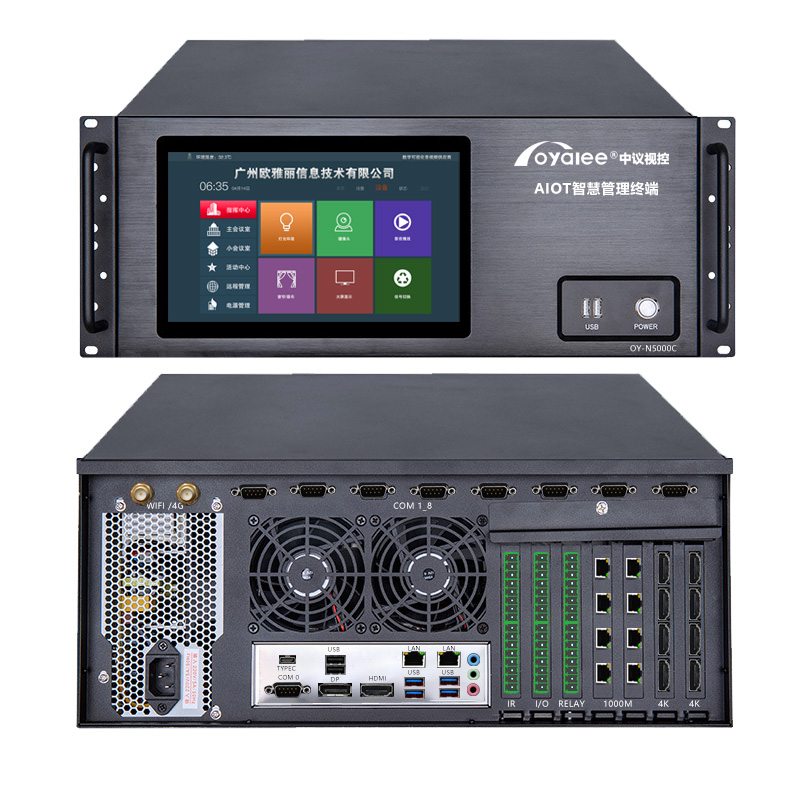

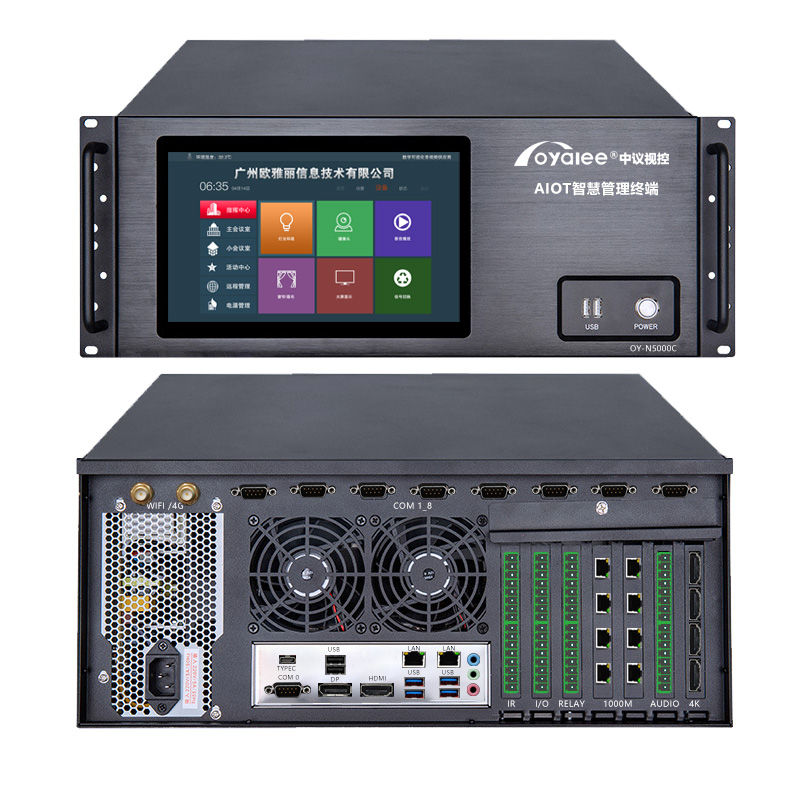

OY-N5000C智慧管理中心

AIOT图瑞智慧管理终端参数0：

1.接口：具备电源指示灯、数据传输指示灯、1个红外接收器、1路恢复出厂设置按键、≥10路RS-232串口、≥1路RS-485串口、≥1路RS-422串口、≥4路红外IR接口、≥4路电平I/O接口、≥4路继电器RELAY接口、≥1路T-BUS总线、≥1路DC 12V/2A供电、≥1路DC 5V/3A供电、≥2路USB AF2.0接口、≥1路USB AF3.0接口、≥1个4G天线接口、≥8路HDMI4K输入接口、≥4路HDMI ≥4K输出接口、≥4路HDMI 2K输出接口、≥4路3.5mm接口立体声输入、≥4路3.5mm接口立体声输出、≥8路RJ-45千兆网口、≥1路DC 24V电源适配器接口

2.设备主控芯片支持≥8路ARM ，主频不低于1.1HGz。

3.中控使用FPGA架构，支持可编程中控可按照现场需求进行中控编写和界面定制化布局

4.支持≧10路RS-232控制端口，可接入对应的受控摄像头、窗帘、功放、PLC、灯控等等，支持1路RS-485、1路RS-422全功能接口

5.支持内置红外接收器，可学习红外并且从≧4路38K的红外IR接口发码控制红外设备，

6.支持≥4路IO可以做强驱输出控制电脑开关

7.≥1路T-BUS控制总线，可通过逻辑编程控制外接电源箱

8.≥2路弱电电源输出接口，1路5V，1路12V

9.内置≥8口1000M交换机，通过软件可实现集中管理。

10.主机采用24V安全电源供电。

11.系统具备开启、关闭系统计算机功能，具备VGA信号和音频信号一键同步/异步切换功能。

12.支持4G物联网

13.兼容CVS分布式系统输入输出节点混接入

14.支持标准的LCD,DLP,DID拼接,并支持任意分辨率的LED拼接且进行LED同步，开窗数≥128窗口

15.支持≥四路4K@30Hz + 四路1080@60Hz YUV4:4:4RGB888视频同时输出，分辨率和帧率向下兼容

16.支持H.264编解码，支持4K@30编码解码，并向下兼容1080p@60Hz编解码，支持高低码流同时输出

17.支持本地8+1路音视频同时录制。支持mp4主流视频压缩格式。支持多路视频流合成录制并且可保存8路独立画面和1路合成画面进行保存

18.支持硬盘存储可选择自动替换日期最早的文件或者手动删除文件

19.支持IPC接入及控制，同时支持≥4路4K@30并且可实时进行录制

20.支持组合画面模式选择，可设置一分屏，4分屏，6分屏，8分屏，内置一块≥2T硬盘，最高支持8T 存储，可切换录制，同时支持配合硬盘服务器进行备份保存

21.支持控制摄像机云台及调用预置位，支持视频信号无缝切换、自适应分辨率。

22.支持控制终端实时预览回显所有视频信号

23.支持定制化开发中央控制界面，支持对灯光、窗帘、投影机、投影幕、摄像头、会议设备、音频系统等周边环境设备进行实时控制管理及双向反馈

24.支持主流操作系统同时控制，实时同步，控制准确便捷

25.自定义选择控制接口，自定义选择控制协议

AIOT图瑞智慧管理终端参数1：

（1）采用工业级国产CPU，ARM嵌入式芯片，主频≥1.5GHz终端机柜式和静音风扇设计；集成强电控制、音频矩阵、视频矩阵、USB、串口通信、交换机、DC供电功能。

（2）▲具备接口：千兆交换机≥6口，其中≥4路POE；3.5音频输入≥1路，3.5mm音频输出≥2路，供电麦克风输入≥1路；HDMI全交叉视频矩阵≥4*4；RS232接口≥6路，RS485接口≥2路，USB接口≥2路；IO输入≥1路；IO接点输出≥1路；内置强电智能管理，≥3路独立可编程电源输出。

（3）可接入线物联网关，控制协议物联模块；软件采用可编程设计，支持端口自定义属性，将端口关联控制，实现联动管理。

（4）终端通过网络或串口对外接电脑进行开关机控制，电脑状态实时反馈到设备面板控制界面和后台管理平台。

（5）支持模型配置功能，支持设备模型自定义关联添加或删除，每台终端可定义教学场景，教学场景可联动不同的教学设备及物联设备。

（6）支持远程对设备及物联设备的手动、定时集控管理（设备的开关机、电源输出的开关等），通过平台软件或者搜索软件进行配置，局域网内可远程和批量配置。

AIOT图瑞智慧管理终端参数2：

1.▲接口参数：≥1个电源指示灯、≥1个数据传输指示灯、≥1个红外接收器、≥1路恢复出厂设置按键、≥10路RS-232串口、≥1路RS-485串口、≥1路RS-422串口、≥4路红外IR接口、≥4路电平I/O接口、≥4路继电器RELAY接口、≥1路T-BUS总线、≥1路DC 12V/2A供电、≥1路DC 5V/3A供电、≥2路USB AF2.0接口、≥1路USB AF3.0接口、≥1个4G天线接口、≥4路HDMI4K输入接口、≥2路HDMI 4K输出接口、≥2路HDMI 2K输出接口、≥4路3.5立体声输入、≥4路3.5立体声输出、≥8路RJ-45千兆网口、≥1路DC 24V电源适配器接口。（提供产品照片及第三方具备CNAS标识检测报告复印件，加盖原厂公章）

2.主控芯片：设备主控芯片支持≥4路ARM CortexA9内核，主频最大可达到1.1HGz。

3.串口控制端口：支持≧10路RS-232控制端口，可接入对应的受控摄像头、窗帘、功放、PLC、灯控等等，支持≥1路RS-485、≥2路RS-422全功能接口。

4.▲交换机：内置≥8口1000M交换机，通过软件可实现集中管理，可接IP摄像机并将IP视频流内部解码输出和录制存储，可扩展分布式系统。

5.HDMI输入输出自定义：HDMI输入输出自定义，可根据实际情况选配，最低支持2进2出，最高支持4进4出，8进8出。

6.可视化预览：具备所见即所得的可视化交互式控制和显示功能，控制终端可实时预览回显所有视频信号（包括输入视频信号源、输出视频信号源及主流IPC视频信号源）。

AIOT图瑞智慧管理终端参数3：

1、▲不少于主频2.0 GHz的64位内嵌式处理器，四核CPU，内存不少于2GB，Flash闪存不少于16G；

2、▲支持≥8路独立可编程RS-232，≥8路弱电继电器接口(弱电I/O口），≥8路数字输入/输出IO 接口，≥8路红外可编程控制接口，≥5路千兆网络接口，2路RS-485；

3、支持≥7路千兆网络接口，支持TCP，UDP协议控制网络设备，支持HTTPS，HTTP，MQTT，SNMP等通信协议对接，支持TLS/SSL加密通信对接；

4、具有≥3个扩展插槽，支持扩展COM串口，IR红外接口，RELAY弱继电器（弱电I/O)，I/O控制接口等扩展卡；

5、支持对外输出DC24V、DC12V、DC5V电源独立接口；支持给扩展设备触摸屏、继电器和调光器、墙上面板进行供电，具有电流过载保护功能；

6、具有一键恢复出厂设置按键，当机器发生异常，可以手动一键恢复出厂设置，具有网络指示灯、继电器指示灯、I/O指示灯、串口指示灯、IR红外指示灯；

7、▲兼容OY-NET、OY-LINK、TCP/IP、Zigbee等多种网络通讯方式；支持通过无线射频RF，Enternet，RS-485方式与触屏或按键面板通信；

8、支持主机RS232控制接口、RS422控制接口、RS485控制接口、红外控制接口、I/O输入输出接口开机自检功能，发现异常自动报警提示；

9、▲设备核心主处理芯片采用国产芯片，整机产品为100%全国产可控；

10、兼容国产自主可控操作系统平板触控终端进行控制，支持触屏端web控制功能；

11、支持电源冗余备份；

12、支持前面板含显示屏，可显示主机主机IP地址、端口、自检状态、电源、中控控制等信息，可以查看自检结果，支持手动自检或上电自检。

AIOT图瑞智慧管理终端参数4：

1、嵌入式设计：采用 32 位嵌入式处理器，运行嵌入式操作系统。

2、智能自定义编程：提供开放式模块化编程控制平台，通过逻辑视图、设备视图以及自定义的控制指令来灵活对接声、光、电等各种设备。

3、常用设备应控尽控：可实现对多媒体设备（包含电脑、交互大屏、投影机、幕布、功放等）和环境设备（包含灯光、空调、窗帘、温湿度等）的集中控制管理。

4、▲控制协议支持全面：支持 TCP 和UDP 控制，兼容 KNXEIB、 MODBUS、BACNET 等通用协议，实现浏览器 B/S 控制模式和IOS/Android/Harmony C/S 控制模式。

5、支持总线扩充设备：支持总线可扩充达 1024 个网络设备（如：面板、触摸屏、调光器、电源控制器、音量控制器等），通过NET 接口可向外提供 24V 的供电。

6、集成串口、I/O 控制：5 路独立可编程RS-232(其中 2 路可配置RS-485)接口，可编程设置多种控制协议和代码，控制会议系统或办公系统等设备；2 路I/O 数字接口。

7、▲集成电源控制器：1 路 250V/10A 投影幕布插座，可以给幕布供电，控制幕布的升降；3 路250V/10A 电源插座，可以给电脑等负载设备供电，控制设备电源的开关；还可以通过串口控制外接继电器，扩展对大屏、灯光、音响等设备的电源开关控制。

AIOT图瑞智慧管理终端参数5：

1.内置不少于5口千兆网交换机，支持VLAN设置，可分别连接局域网.广域网，满足不同应用环境需求；

2.内置HDMI矩阵，不少于4路HDMI输入接口，4路HDMI输出接口，支持HDMI1.4标准.HDCP1.4，最高分辨率不低于3840*2160/30Hz；

3.不少于4路继电器单刀双掷开关控制端口，用以控制门禁开关或环境装置，如投影幕.窗帘.投影机.灯光等设备开关及相关控制；

4.不少于7路可编程通信串口（12V DC供电）.4路IR红外发射器接口，用于连接红外发射棒以控制红外遥控设备.2路DI输入，用于探测开关量信号，驱动中控执行场景动作开关等指令；

5.支持HDMI内嵌音频分离，不少于1路录播专用录音输出接口，可连接录播系统；

6.内置2进4出USB切换器，并支持1套键鼠同时控制2台电脑；

7.不少于4路USB接口，分别用于系统升级.连接充电座.无线投屏等设备.数字音频输入功能，具有虚拟键盘功能，可用于控制电脑关机.系统音量及PPT翻页；

8.支持第三方安卓系统平板安装智慧中控APP并接入局域网后，与主机通信；

9.平台系统采用B/S架构，首页可显示学校的基本情况：教室.主机及任务总数，另外可实时检测话筒使用时长.使用次数及使用率；

10.支持检测教室设备在线状态及IP地址，实时检测设备的在线.话筒.充电事件的使用累计时长；支持实时检测设备的在线.话筒.话筒.充电事件的状态的累计次数，数据统计中可对该间教室累计时长及累计次数实时查询，也可按照指定时间如近一周.近一月等进行查询；

11.支持通过网络远程管理教室音频主机：管理教室终端设备输入设置的所有通道，包括静音.降噪.低切.自动均衡.音效等；可对无线麦克风的音量大小进行远程调节，管理教室终端设备输出设置的所有通道，比如：不同输出音量大小.反馈抑制开关.回声消除.扩声输出16段均衡等功能调节，可查看设备类型.设备版本号.工作模式等。

AIOT图瑞智慧管理终端参数6：

1.机箱外壳防护等级符合GB/T4208-2017中IP20标准要求，支持7*24小时持续稳定运行；

2.支持串口、I/O、RELAY、IR和视频矩阵等扩展子卡，扩展子卡支持混插和热插拔，热插拔恢复时间≤10S，主机背板支持千兆以上交换网络通信，支持更换板卡后无需重新配置即可恢复原始数据；

3.设备前面板内嵌彩色液晶屏,屏幕分辨率不低于480*270，主界面支持设备IP地址显示，可实时检测接口状态、整机温度、风扇转速、CPU使用率、存储空间等参数，支持网络参数、COM参数、I/O参数、固件升级、工程导入导出等配置操作；

★4.采用主流操作系统，CPU采用四核以上工业级处理器，CPU主频≥2.0 GHz，64位以上，≥32GB EMMC，内存不≥2GB DDR，支持数据实时存储、掉电存储，上电后数据快速恢复；

5.支持≥50路全双向通讯串行接口，接口无需转接可兼容RS232、RS422、RS485、DMX512、Modbus等协议；或支持不少于50路I/O输入输出控制接口；支持不少于80路RELAY接口；支持不少于1路IR学习接口和不少于30路IR输出接口；

6.支持≥1路CAN总线接口，不少于3路USB接口，支持离线升级和在线升级两种模式，支持单设备、多设备批量、U盘等多种升级方式；

7.支持≥1路以太网控制接口，兼容TCP、UDP组播、UDP广播；

8.支持≥28路HDMI2.0输入和20路HDMI2.0输出，支持4K 60Hz，8bit和10bit位深处理、伴随音频、独立音频以及画面回显等功能；

9.支持内置指令库，提供开放式的可编程设计平台，支持3D控件、按钮、文本、容器、窗口、登录、图片、时间、拉杆、矩阵等多种控件，支持按键音效、日期和时钟功能，客户端界面可同步显示当前日期和时间；

10.支持电脑网络唤醒功能，无需增加电脑开关机卡或安装开关机插件，通过电脑MAC地址即可实现对电脑的开机操作；支持模拟电脑键盘的各种功能操作；

11.支持通过串口、网口（TCP/UDP）、I/O等接口接收第三方设备的控制协议，实现对受控设备的触发控制和指令的转发控制功能；

12.支持对各类控制模块进行可视化呈现，多个智能操作终端之间状态同步，任意终端控制操作都实时同步至其它终端；支持查询设备的状态，解析数据后同步智能操作终端，实时显示受控设备的状态；

13.支持在Windows、Android、鸿蒙等操作系统，通过触摸一体机、PC、平板、手机、触控面板、按键面板等多平台设备进行同时操作，轻松实现跨平台、跨系统交互控制；

14.支持开机自检、定期轮巡检测、手动检测等多种检测方式对整机全面扫描，保障设备的安全稳定运行；支持SSL加密技术、内置防火墙，全方位保障使用安全；

15.内置高精度时钟系统，实时同步网络时钟，支持手动校时和网络校时，时间校对可精确到年月日时分秒。
