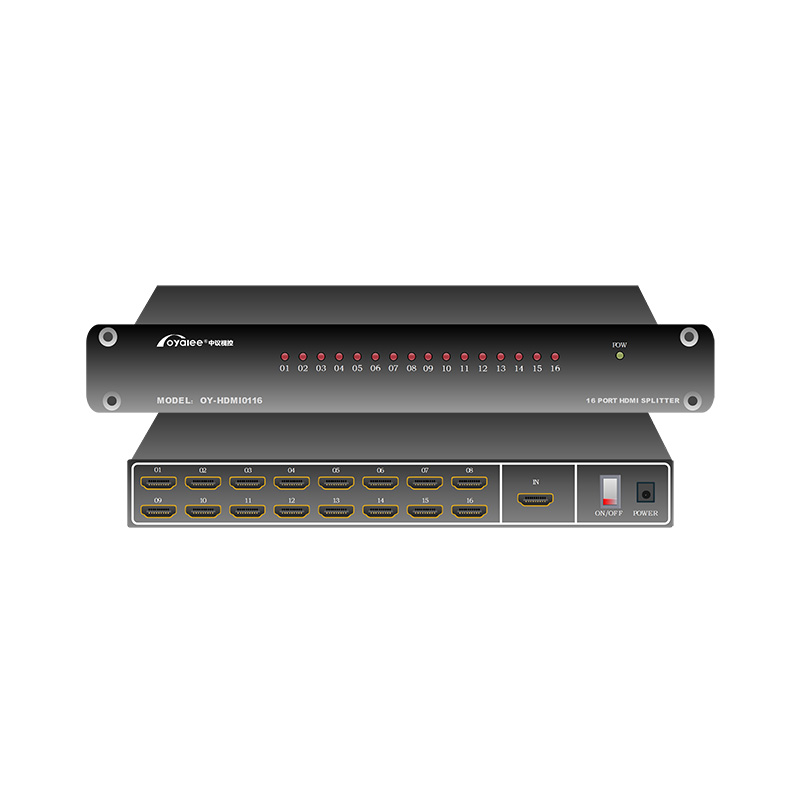

HDMI分配器OY-HDMI0116

HDMI音视频分配器1进16出

OY-HDMI0116支持1路HDMI输入和16路HDMI输出。6.5G带宽点对点设计,支持3D蓝光视频,HDCP,EDID,eARC,Dolby TrueHD /AC-4/Dolby Atmos/DTS HDMA/DTS:X/LPCM 7.1、VRR、ALLM。支持1920x1080@60Hz/1920x1200@60Hz/4K@30HZ等分辨率【可选4K@60HZ】。内置DVSA驱动芯片,传输距离最远可达40米。
  • HDMI分配器OY-HDMI0116
HDMI分配器OY-HDMI0116
HDMI分配器OY-HDMI0116

HDMI音视频分配器1进16出OY-HDMI0116

描述参数

产品描述

1、采用Cortex*2工业级处理器,功耗低,发热小而稳定,无操作系统,避免死机;

2、采用6.5Gbps带宽,支持4Kx2K,1920x1200,1920x1080及以下分辨率;

3、音频回援通道ARC,支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD;

4、所有输入输出端口均支持蓝光DVD24/50/60fs/HD-DVD/xvYCC;

5、使用数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整;

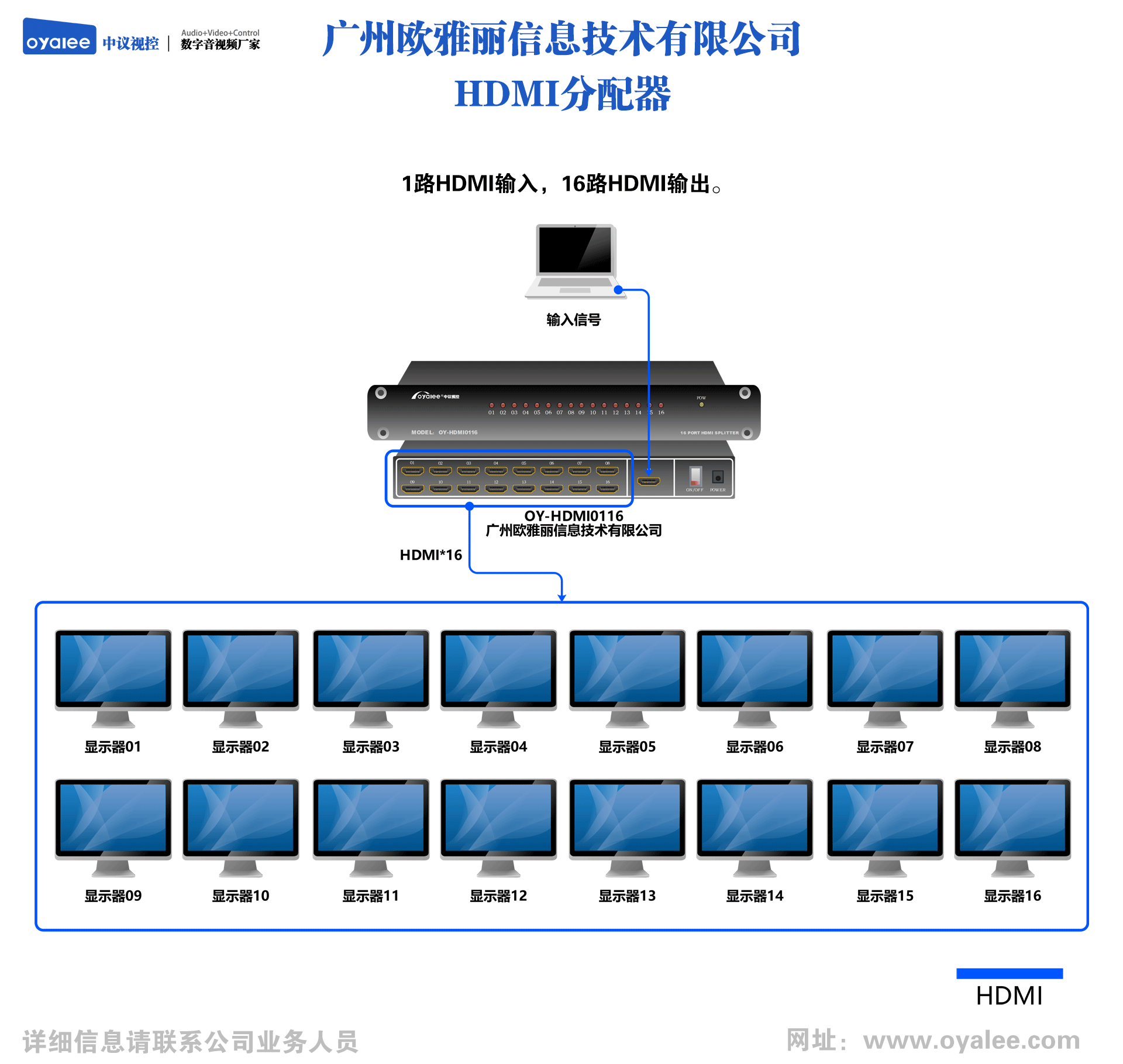

6、支持1路HDMI输入和16路HDMI输出音视频同步,无缝分配不黑屏,输入输出采用TypeA-HDMI接口;

7、采用HDMI1.4协议,支持HDCP1.4协议,兼容DVI1.0协议【选配HDMI2.0】;

8、点对点无损显示,支持EDID和DDC2B数据处理,输入和显示设备兼容更广泛;

9、SOC和ISP处理技术,支持DVSA驱动芯片,HDMI传输距离可达40米;

10、可配内监测模块:对设备内各种功能模块进行检测,如温度,运行状况报警;

11、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理,画面效果更加好;

12、国际生产规范GB/T2423,宽电压设计DC适配器AC100~260V,50/60Hz。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-HDMI0116

通道数量

输入通道数:1路HDMI-A

输出通道数:16路HDMI-A

内核配置

分辨率:4Kx2K@30hz,1920x1200@60,1920x1080@60向下......

色度采样:4:4:4、4:2:2、4:2:0

芯片带宽:6.5Gbps

EDID/HDCP:HDMI1.4,支持EDID/HDCP1.4/3D/蓝光DVD24/50/60fs/HD-DVD/xvYCC

设计架构:HDMI全数字化无压缩点对点设计,无延时分配

前面板:指示灯

视频信号

信号类型:HDMI 规范中的 HDMI-A全数字 T.M.D.S. 信号

信号强度:T.M.D.S +/- 0.4Vpp

电平信号:T.M.D.S 2.9V/3.3V

视频阻抗:差分100Ω

回波耗损:-15dB @1MHz to 1.5GHz

显示数据通道:5.0 Vp-p (TTL)

TDR上升时间:75 PS

时钟恢复:自动

直流偏误差:15mV

位时钟抖动:<0.15 Tbit

位上升时间:<0.3Tbit (20%--80%)s

位下降时间:<0.3Tbit (20%--80%)

信号增益:0db

通道间隔离度:>65dB

最大传播延时:5ns(±1ns)

上升/下降时间:4ns max

最大/最小电平:0.5 V至1.0 Vp-p 无偏移

信号强度:0.7V pp

直流补偿:最大±5mV

HDMI驱动距离:DVSA驱动芯片    ≤40米,视线材规格而定

电气参数电源:DC-12V/2A_100V/AC ~ 260V/AC_50/60HZ

储存、使用温度:-20°~+80°C

储存、使用湿度:10% ~ 90%

功率:≤20w

平均无故障时间:98,000小时

推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C
