8画面分割器OY-08Q

8进1出无缝画面分割器

OY-08Q纯硬件FPGA架构,无操作系统,不死机,支持7*24小时运行。8路HDMI输入,1路HDMI输出。支持1920x1080@60hz,可选4K,分辨率调节,支持音频加嵌和独立音频分离解码。无缝画面切换不黑屏,不蓝屏。支持9种画面分割模式,具有掉电记忆存储,支持轮询切换。内置DVSA驱动芯片,传输距离最远可达40米。工程级设计,采用RS232和IR红外控制。
  • 8画面分割器OY-08Q
8画面分割器OY-08Q
8画面分割器OY-08Q       访问量:1192

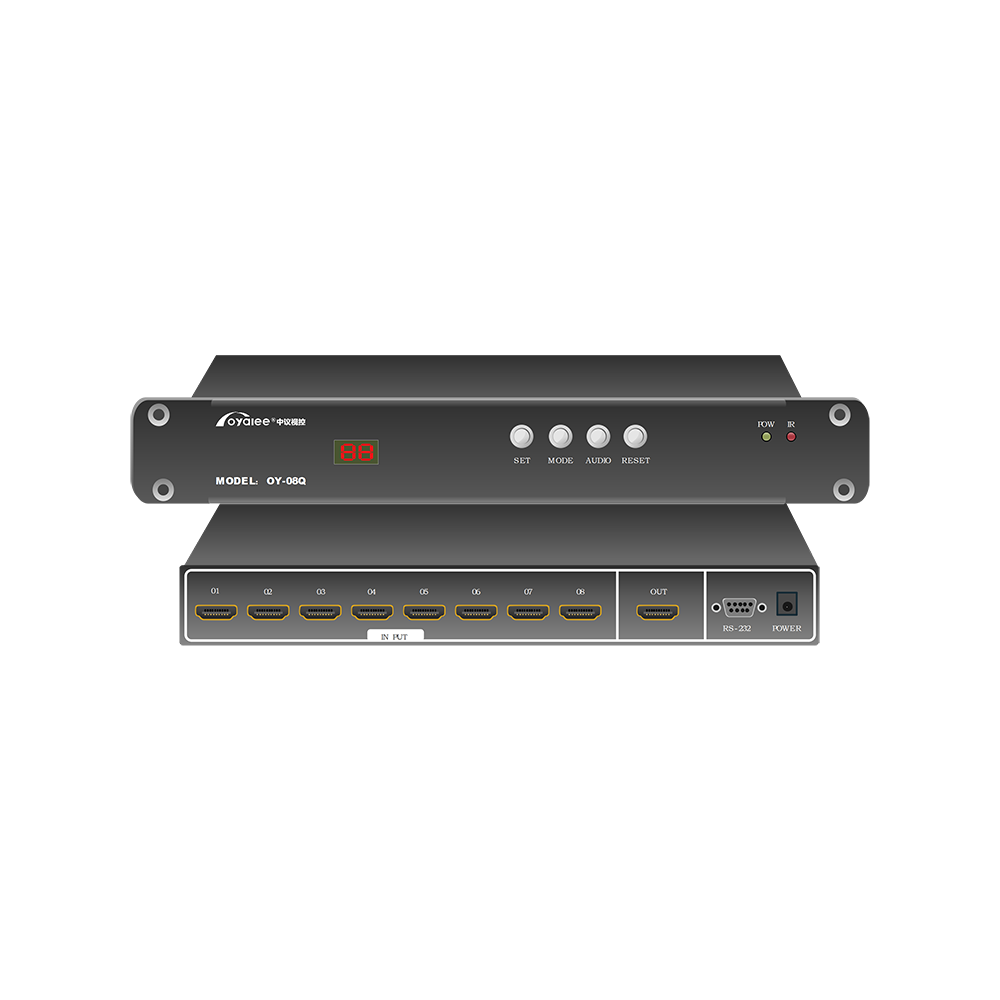

8进1出无缝画面分割器OY-08Q

规格参数

产品特点

产品描述

1、单通道最高支持10.5Gbps带宽,采用FPGA纯硬件架构,无操作系统,不会死机和中毒,支持1920*1080@60HZ及以下分辨率输入输出,可调制支持任意分辨率。

2、8路HDMI/信号输入,1路HDMI信号输出,可任意显示1-8个画面,支持音频加嵌和音频分离解码

3、支持任意设置画面大小、设置任意位置、无缝开窗/叠加/缩放/漫游/画中画/画外画等无限制显示调节,支持9中画面分割模式

4、3D降噪和运动补偿技术,支持GAMMA校正,ACM彩色自适应,CCS亮色串扰抑制,SHAPRNESS锐度增强,动态对比度增强,DCDI边缘平滑等领先的图像处理技术,支持画面亮度/对比度/色彩/锐度/饱和度调节

5、视频透视功能:支持画中画上层画面透视调节,可以通过上层画面看到下一层画面

6、支持蓝光DVD24/50/60fs/HD-DVD/xvYCC,支持EDID和DDC2B数据处理,输入和显示设备兼容更广泛

7、CMMAW技术和电源管理,掉电记忆存储。支持32组FPGA存储模式,可直接操作;

8、SOC和ISP处理技术,支持DVSA驱动芯片,HDMI/DVI传输距离可达20-40米

9、支持PC软件,RS232/485,按键键盘,遥控器,外接触摸屏,欧雅丽中控系统或第三方中控,前面板按键等控制方式;

10、标准机柜安装,国际生产规范GB/T2423,宽电压设计AC100~260V,50/60Hz。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-08Q

内核配置

产品架构:FPGA纯硬件,不会中毒和死机。开机时间小于3秒

带宽(速率):10.5Gbps

EDID/HDCP支持EDID自动获取,支持HDCP

分辨率:1920*1080@60HZ/4K及以下分辨率(默认1920*1080)

输入端口:8路HDMI-A 1.4

输出端口:1路HDMI-A 1.4

单屏分割:≤8画面

图像

色彩深度:24bit,1677万色

缩放和显示:任意设置画面大小、设置任意位置、无缝开窗/叠加/缩放/漫游/画中画/画外画等无限制显示调节

驱动距离:HDMI/DVI-25-40米

处理技术:3D降噪/运动补偿/GAMMA校正/ACM彩色自适应/CCS亮色串扰抑制/SHAPRNESS锐度增强/动态对比度增强/DCDI边缘平滑

场景管理:支持多种场景模式存储和调用

识别方式:视频制式自动识别

图像控制:移动、变形、亮度、对比度、色温;

系统控制

控制接口:RS232 、机箱按键、遥控器;1个RJ45端口(选配),1个键盘接口(选配)

控制方式:PC软件,RS232中控系统,红外遥控器,前面板按键。

KVM切换:KVM切换(4-2-USB)选配

APP控制:支持选配

电气参数

电源:AC100-260V/DC12V

功耗:≤20W

存储、使用温度:-20°C ~+80°C

存储、使用湿度:10% ~ 90%

海拔:20,000英尺

平均故障:98,000小时
