12路超高分点对点处理器OY-0112D

采用FPGA嵌入式架构,无操作系统,不会死机。1路HDMI2.0输入,支持7680*3240@22Hz及以下分辨率输入,12路HDMI1.4输出接口,支持1920*1080@60hz,支持多台设备级联。支持音频加嵌和独立音频分离解码。支持横竖1*N、M*1、M*N自由组合等比例点对点超高清拼接。自适应同步技术,输入和输出端口时差0纳秒。自适应调节风扇,整机噪音≤38db,功耗≤30W。支持采集4K@60HZ或8K@30HZ超高清信号。支持串口和大屏幕同步,产品在线升级。可选自定义输出分辨率,适用于LED屏,LCD屏等。
  • 12屏多屏宝
12屏多屏宝
12屏多屏宝       访问量:1178

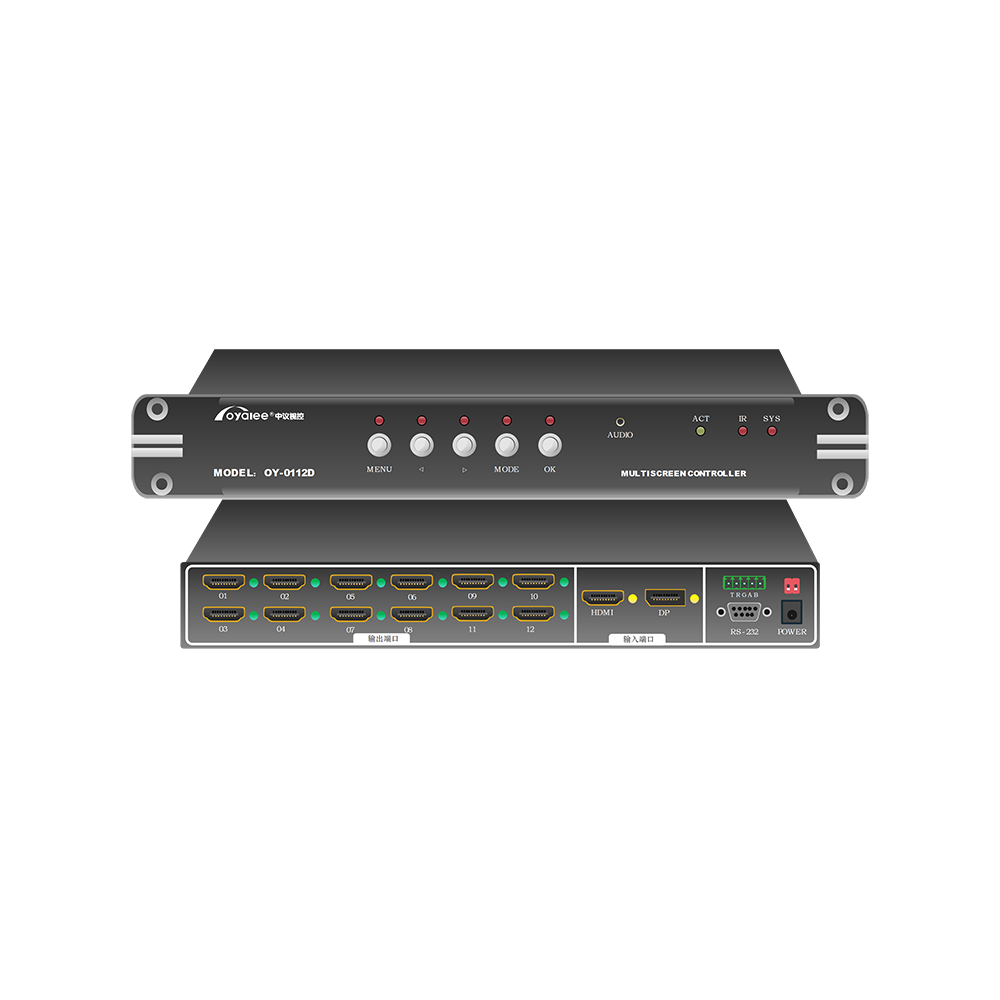

12路超高分点对点多屏宝屏幕扩展仪OY-0112D

规格参数

产品特点

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-0112D

性能参数

产品架构:FPGA

输入通道:1路HDMI2.0

输出通道:12路HDMI1.4

输入分辨率:≤7680*3240@22Hz

输出分辨率:单屏≤1920*1080P@60Hz

拼接模式:1*N、M*1、M*N

HDCP:支持

EDID:支持

音频分离:支持

端到端延时:≤30ms

同步性时差:0nS

启动时间:2秒

信号延时:无缝切换

信号提示:LED指示灯

产品功耗:≤30W

整机噪音:≤38db


技术参数

其他参数

客户端:Windows,linux,ios,Android无线/有线触摸屏

电源:9-36VDC,100V,AC ~ 260V,AC, 50/60 Hz(通用电压范围)

储存、使用温度:-20°C ~+80°C

储存、使用湿度:10% ~ 90%

平均无故障时间:98,000小时

产品特点

采用FPGA嵌入式架构,无操作系统,不会死机。1路HDMI2.0输入,支持7680*3240@22Hz及以下分辨率输入,12路HDMI1.4输出接口,支持1920*1080@60hz,支持多台设备级联。支持音频加嵌和独立音频分离解码。支持横竖1*N、M*1、M*N自由组合等比例点对点超高清拼接。自适应同步技术,输入和输出端口时差0纳秒。自适应调节风扇,整机噪音≤38db,功耗≤30W。支持采集4K@60HZ或8K@30HZ超高清信号。支持串口和大屏幕同步,产品在线升级。可选自定义输出分辨率,适用于LED屏,LCD屏等。

产品描述

1、采用全硬件FPGA设计架构,无操作系统,启动时间2秒,不会死机,中毒

2、支持SMPTE 310M,SMPTE 259,SMPTE 344M,,SMPTE 292M,DVB-ASI,ITU-R,BT.601等协议标准

3、支持7*24小时的连续运行,能够适应控制室、调度中心、监控中心等场所对系统性能高端严格的要求

4、1路HDMI2.0输入,支持7680*3240@22Hz及以下分辨率,支持音频加嵌

5、12路HDMI1.4输出,支持1920*1080P@60Hz及以下分辨率,可选自定义输出分辨率,支持音频分离

6、支持横屏和竖屏1*N、M*1、M*N自由组合等比例点对点超高清拼接

7、可配置多台设备级联,实现多联屏

8、自适应同步技术,输出端口同步性时差=0nS,高清特效字幕,像素级显示,帧级同步

9、自适应调节风扇,整机噪音≤38db,功耗≤30W

10、支持串口和大屏幕同步,产品在线升级

11、SOC和ISP处理技术,内置DVSA数字视频信号放大芯片,HDMI≤40米

12、可搭配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等

13、支持二次开发,提供用户控制协议和接口,支持RS232/RJ45/IR等控制方式,通过工具可在线升级

14、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理,画面效果更加好

15、国际生产规范GB/T2423,宽电压设计DC9-36V适配器AC100~260V@50/60Hz,可国内和出口使用
