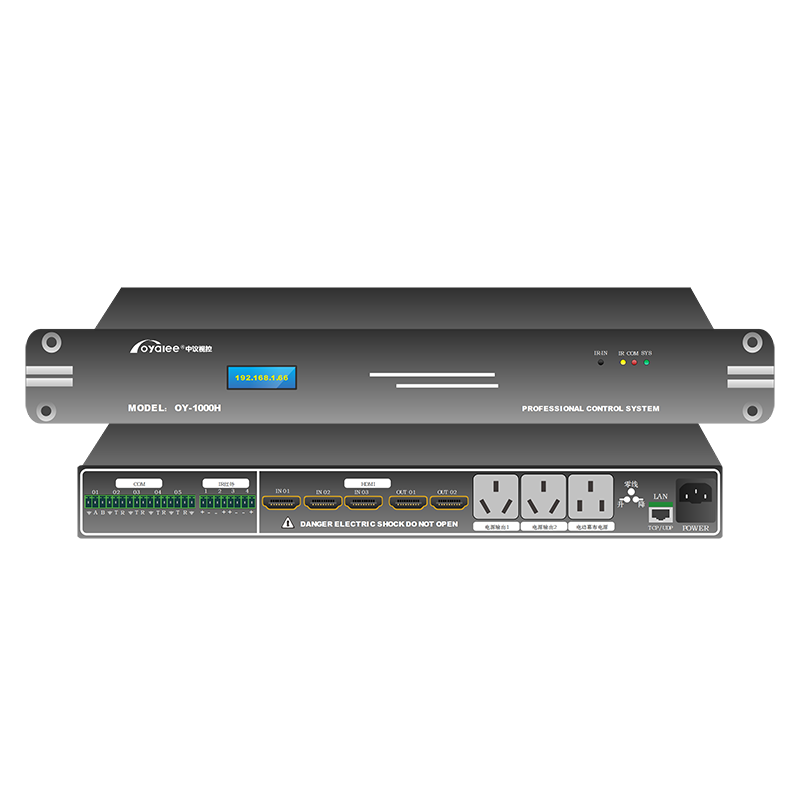

OY-1000H中控主机

多媒体教学音视频控制一体机

OY-1000H轻便型双向可编程中控系统。产品体积小【1U规格】,配有LCD显示屏,各种信号指示灯。具有4路RS232,2路RS232/485,4路红外控制端口,3路HDMI输入,2路HDMI输出,支持3840*2160分辨率。1至3路OY-NET接口。支持UDP、TCP、telnet、http、MQTT、PJlink等网络协议,WEB控制。支持双向反馈,远程管理,定时执行等。常用在会议室,多媒体教室,流动指挥车,等多媒体场所。
  • OY-1000H中控主机
OY-1000H中控主机
OY-1000H中控主机       访问量:1185

OY-1000H多媒体教学中控一体机

OY-1000H多媒体教学中控一体机

OY-1000H多媒体教学中控一体机

OY-1000H多媒体教学中控一体机

OY-1000H多媒体教学中控一体机

OY-1000H多媒体教学中控一体机

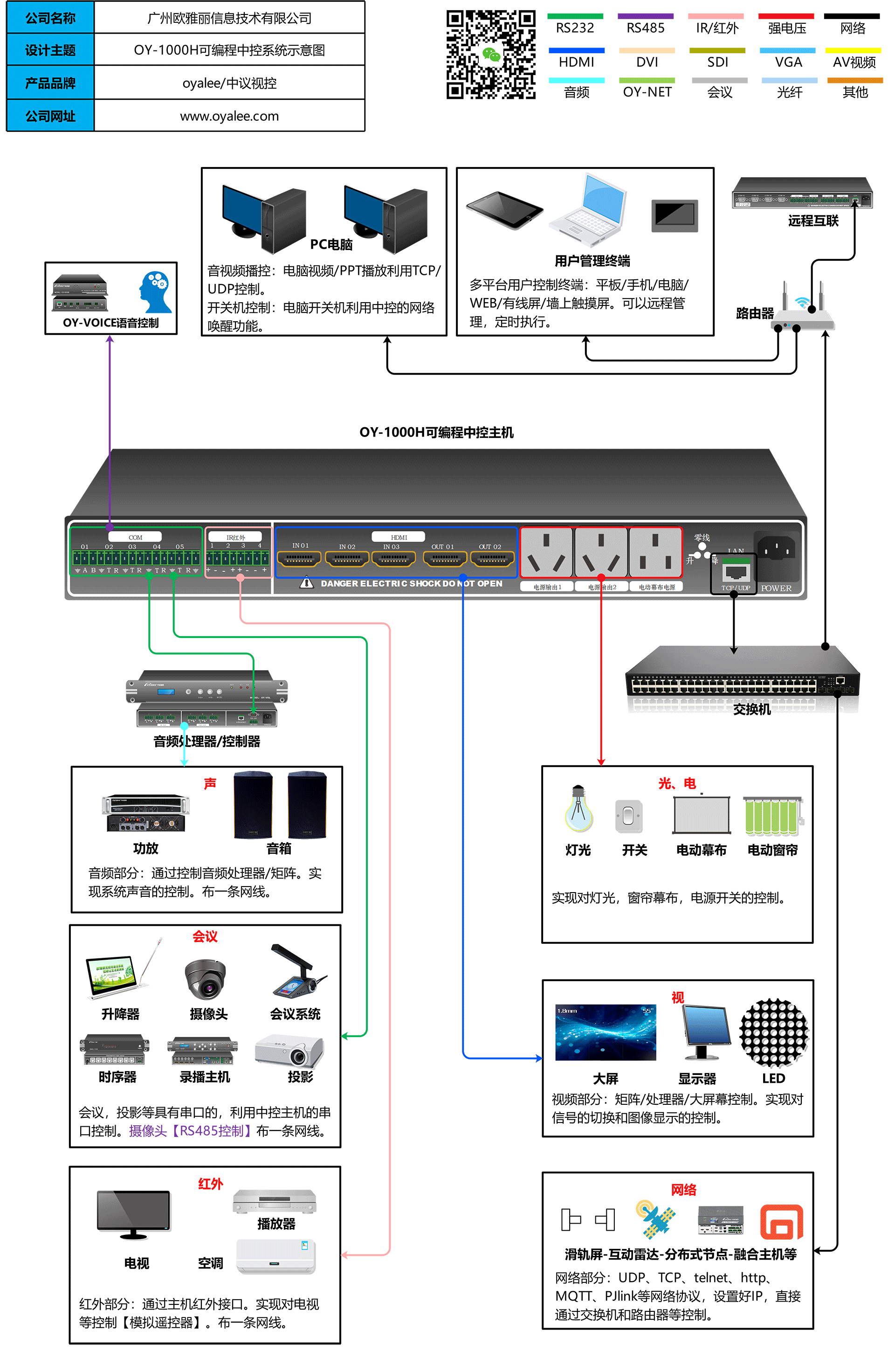

OY-H000H双向网络可编程中央控制系统接线图

规格参数

产品特点

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-1000C

内核配置

处理器:双64位8核ARM 11处理器2.2GHZ,支持双CPU无缝切换。

容量:2G DDR4运行内存,16G FLASH存储器,支持扩展。

最大读写速度:480Mb/s

前面板:LCD显示屏,多功能实体编程按键。电源指示灯,状态指示灯,红外指示灯,红外接收窗等信号指示灯。

控制通讯:TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP,GPIO,DMX512,OY-NET,MODBUS,Socket继电器,模拟接口,ZIGBEE,射频等多种协议

RJ45端口:1路

串行端口

RS232/485串口:双向可编程控制端口:4路RS232,2路RS422/485

波特率:300-115200自定义

数据位:8位

停止位:1或2

校验:None, Even, Odd

数据表达格式:字符或十六进制

接头定义:2脚为RX(收), 3 脚为TX(发), 5 脚为GND(地),8脚D-/B,9脚D+/A

NET接口:1至3路OY-NET接口,可接墙上面板,可扩展为RS232/485

IR红外

红外控制口:6路

红外学习器:录码/文件拷贝

最大红外数据容量:512M

学习载波范围:15-120KHz

发射载波:38KHz

红外脉冲精度:±20us

红外脉宽范围:50us-70ms

红学习时间间隔:100ms

HDMI

5路【3进2出】支持HDCP,EDID,音视频同步

1920*1080@60HZ,1910*1200@60HZ,3840*2160@30HZ及以下分辨率

时序电源3路≤30A国标电源插座,支持幕布升降,窗帘开关等
电气参数

双向反馈:支持【如摄像跟踪,多屏状态实时显示等】

客户端:Windows,linux,ios,Android无线/有线触摸屏

电源:100V/AC ~ 260V/AC_50/60HZ

存储、使用温度:-20°~+80°C

存储、使用湿度:10% ~ 90%

尺寸规格:1U机柜安装 480mm(长)x 235mm(深) x 45mm(高)

重量:3.2kg

平均无故障时间:98,000小时

技术参数

产品描述

1、铝合金面板和电镀工艺,支持远程多对多和跨平台技术,支持新标准wifi6-11ax网络。采用8核ARM11-2.2Ghz处理器和2G+16G FLASH存储器架构,全硬件架构不会死机/中毒,可7*24小时运行;

2、前面板配有中英文LCD显示屏,电源指示灯,状态指示灯,红外指示灯,红外接收窗等信号指示灯;

3、支持4路RS232,2路RS422/485,4路红外控制端口,3路≤30A电源时序插座,3进2出HDMI信号处理器,支持3840*2160及以下分辨率;

4、支持简易编程和C语言编程,支持:Flash动画,PNG透明和3D按钮,音量/灯光条的拖动,第三方网页嵌入开发,二维码,时间日期,和流媒体视频播放等组件;

5、1路TCP/IP接口,可接入交换机,控制第三方设备256台;

6、1至3路OY-NET通讯接口,兼容其他NET接口,多通讯协议:OY-LINK,OY-NET,Ethernet;

7、支持TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP,GPIO,DMX512,OY-NET,MODBUS,Socket继电器,模拟接口等多种协议双向反馈控制。搭配模块可实现插卡式Zigbee 控制,LoRa控制≤200M,RF控制≤400M,插卡式GPS/北斗校时毫秒级控制,可用于物联网系统;

8、可配置检测内部或者外部环境模块,实时监测环境PM2.5,温度,湿度,气压,风速,PH值等。

9、支持多终端同时管理,可配置AI语音控制模块,实现人机语音互动控制和管理。

10、支持安卓/WIN/IOS/LINUX等多种平台的本地和远程管理和升级。

11、国际生产规范GB/T2423,宽电压设计AC100~260V,50/60Hz,支持双机热备份和多端口备份,当一台中控主机出现故障,也可以由主机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预。支持多种语言如:简/繁/英语言,可以出口使用。
