OY-V53录播系统主机

4K常规6机位互动录播一体机

OY-V53互动录播一体机,采用海思SOC芯片,嵌入式架构,稳定性好,不中毒不死机。具备显示,编码,存储一体化,6机位输入,双向音视频4K互动,5路物理输入+导播共6路实时录制,直播,点播。支持本地/远程导播。支持2路HDMI和1路VGA 3屏异显,一个屏本地操控导播及预览,一个屏输出导播全屏/画中画/回放。
  • OY-V53录播系统主机

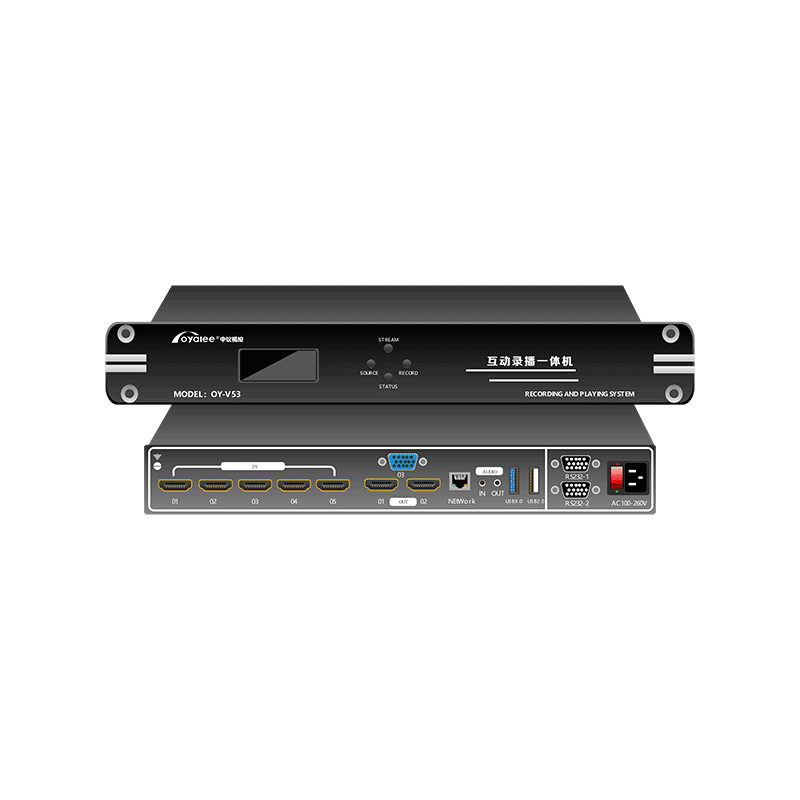

OY-V53录播系统主机
OY-V53录播系统主机

OY-V53互动录播一体机

互动录播一体机

互动录播一体机

互动录播一体机

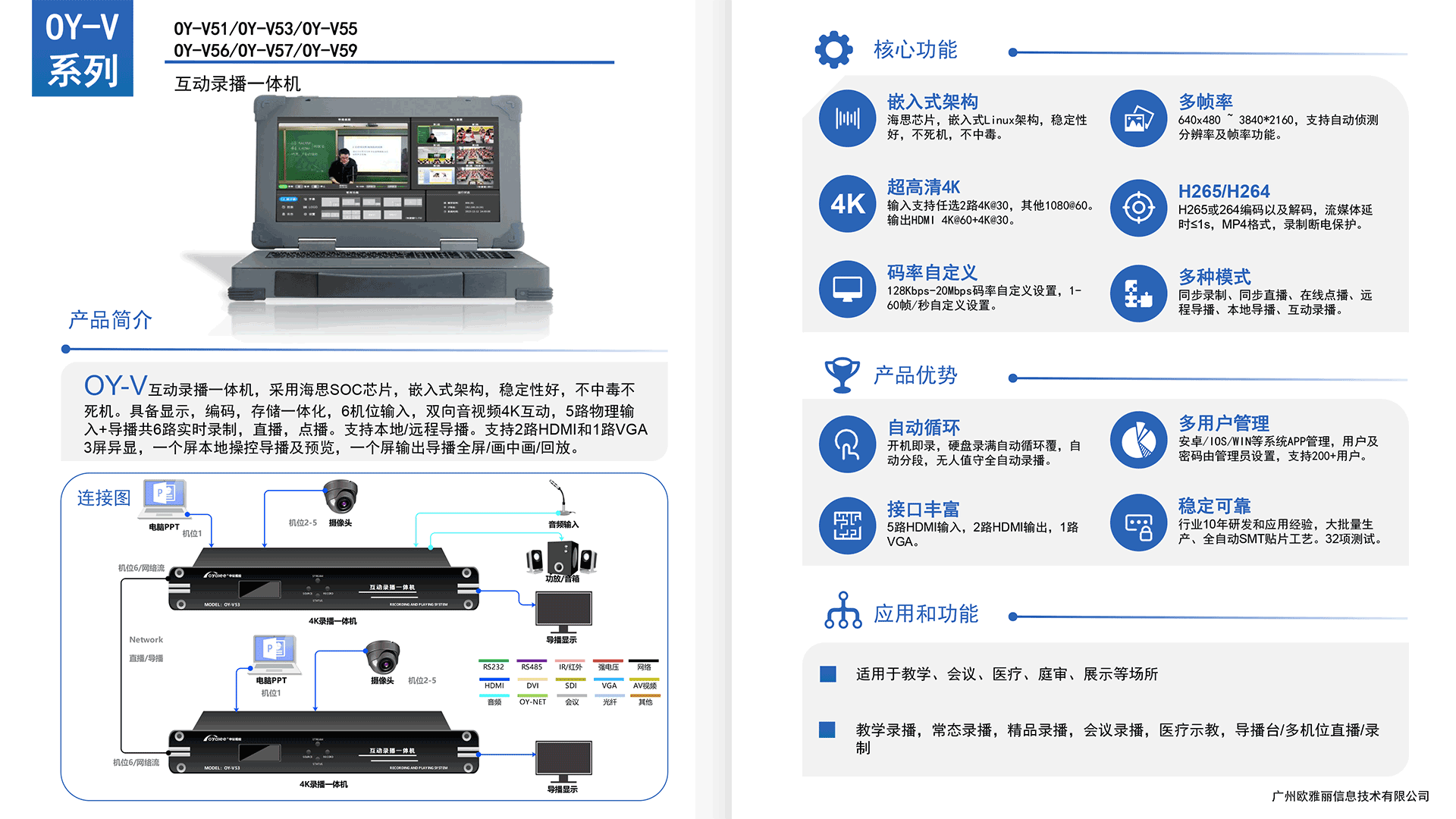

OY-V53互动录播一体机系统接线图

描述参数

产品描述

1、采用海思芯片,嵌入式Linux架构,稳定性好,不死机,不中毒,可24小时长时间运行

2、5路HDMI输入,2路HDMI和1路VGA输出,1路音频进,1路音频出,1路USB3.0,1路USB2.0,1000M网口,1个3.5寸SATA硬盘位

3、支持480*640至3840*2160分辨率输入,支持分辨率和帧率自动侦测,支持60/50/30/25/24HZ等帧率

4、支持4K@30HZ及以下录制,采用H265或264编码以及解码,流媒体延时≤1s,MP4格式,录制断电保护,断电文件自动恢复技术

5、外接13.3寸或15.6寸,21.5,23.5寸触摸屏显示图像及触控,实现所见及所得的导播效果

6、录播功能:同步录制、同步直播、在线点播、远程导播、本地导播、互动录播

7、录播模式:多流多画面(资源模式)/单流单画面(电影模式)/单流多画面(画中画)

8、支持一路rtsp/ts流解码,分辨率支持4k,解码流可进行导播后录制,直播及点播,支持解码流全屏显示及声音单独输出

9、支持rtmp/http ts/udp ts/rtsp直播协议,内嵌rtmp server功能,不需要安装fms/red5等服务端软件直接实现网页直播

10、 支持浏览器直接观看直播并不用装插件,支持html5点播

11、提供远程导播软件,可实时监控4画面并实时导播一路导播流,并实时录制,且同时支持网页按纽导播

12、支持叠加4行字幕,每行字幕可设置开关,字体大小,色彩,坐标,并能支持中英文

13、支持透明背景logo图片叠加,支持自动叠片头片尾

14、支持开机即录,硬盘录满自动循环覆盖时间最老文件,支持自动分段且分段时间可设置,彻底实现无人值守的全自动录播;支持ftp自动上传至指定帐号及密码的ftp服务器

15、2个RS232接口,网络接口,支持在线升级,支持多级用户管理,分管理员用户和一般用户

16、 支持安卓/IOS/WIN等系统APP管理,APP用户及密码由管理员设置,支持200+用户,APP支持实时观看直播及vod点播,端对端延时小于3秒,观看页面可直接切换任意通道观看

17、支持虚拟抠像功能,支持绿幕、蓝幕、自定义色键抠像,支持自定义场景图、背景机位、抠像机位三画面的任意合成输出

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-V53

内核配置

SOC:华为海思

架构:嵌入式Linux

视频输入:5路HDMI-A

格式/帧率:HDMI:4K@30、1080P60、1080P50、1080P30、1080P25、720P60、720P50

音频输入:1路3.5mm立体声通道,IN01支持HDMI内嵌音频

视频输出:HDMI*2(4KP60+4KP30),VGA*1

音频输出:1*远端Line OUT

音视频

视频压缩标准:H265 BP/H.264 HP5.1

编码分辨率:3840*2160/1920*1080/1280*720/2560*1536/1920*1200

自动侦测:支持

视频码率:128Kbps-20Mbps可自定义

视频帧率:1至60帧/秒 可自定义

音频压缩标准:AAC

音频码率:16kbps-256kbps

录播控制

录播模式:多流多画面(资源模式),单流单画面(电影模式),单流多画面(画中画)

远程导播:支持

管理:开始录制/停止/状态查询

自动分段录制:支持

循环覆盖:支持

云台控制:5路,网页控制(串口级联)

APP直播/点播:提供苹果,安卓版本APP观看直播和点播

格式:MP4

管理:浏览器直接管理/ftp客户端均支持

空间:标配2T(可选配1-128T)

串行接口:1/2个,标准RS-232串行接口(网络透明/本地控制可配置)

网络接口:1个,10/100/1000M自适应

USB:1个USB3.0;1*USB2.0

硬盘接口:3.5寸SATA盘位*1

网络协议:支持TCP/IP、UDP、IPv4、IPv6;支持RTMP推流/RTMP server/RTSP/TCP裸流;支持HTTP、FTP、NTP;

电气参数

电源:AC100-260V/DC12V 视机型而定

功耗:≤25/≤40W 视机型而定

存储、使用温度:-20°C ~+80°C

存储、使用湿度:10% ~ 90%

海拔:20,000英尺

平均故障:98,000小时
