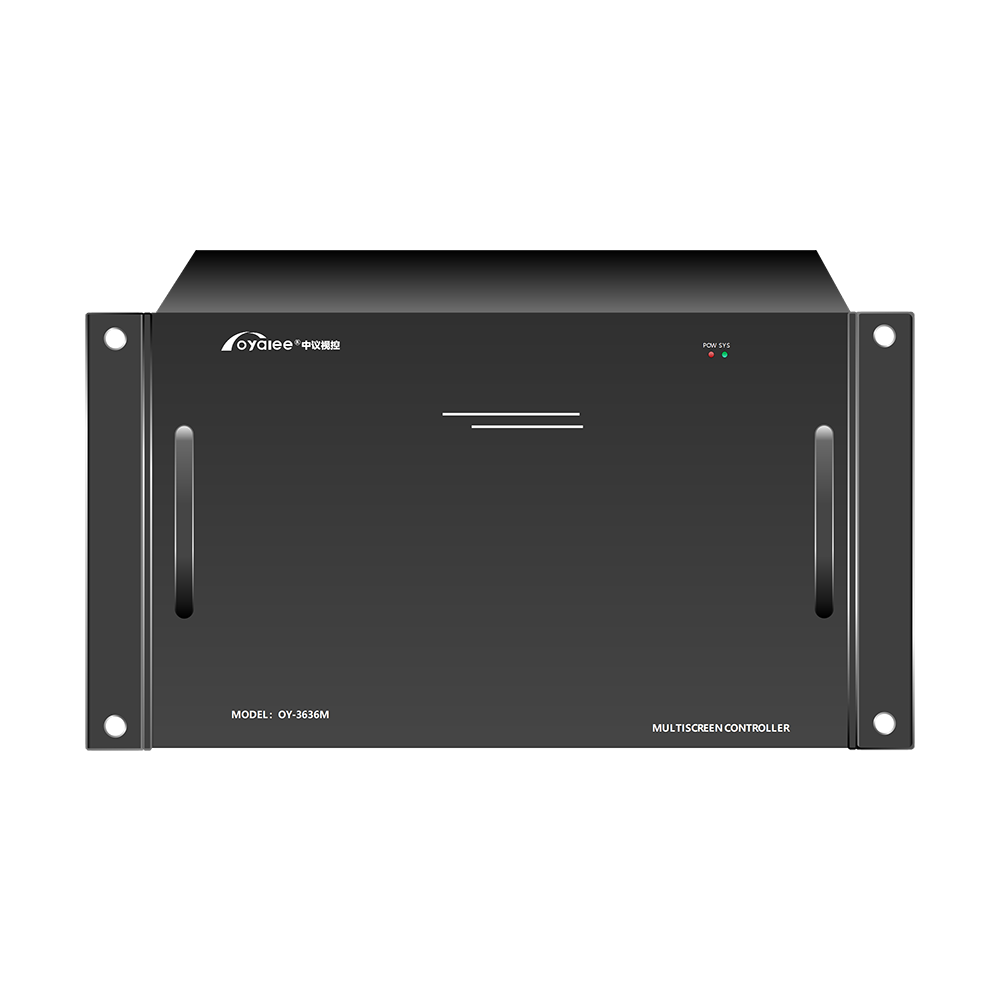

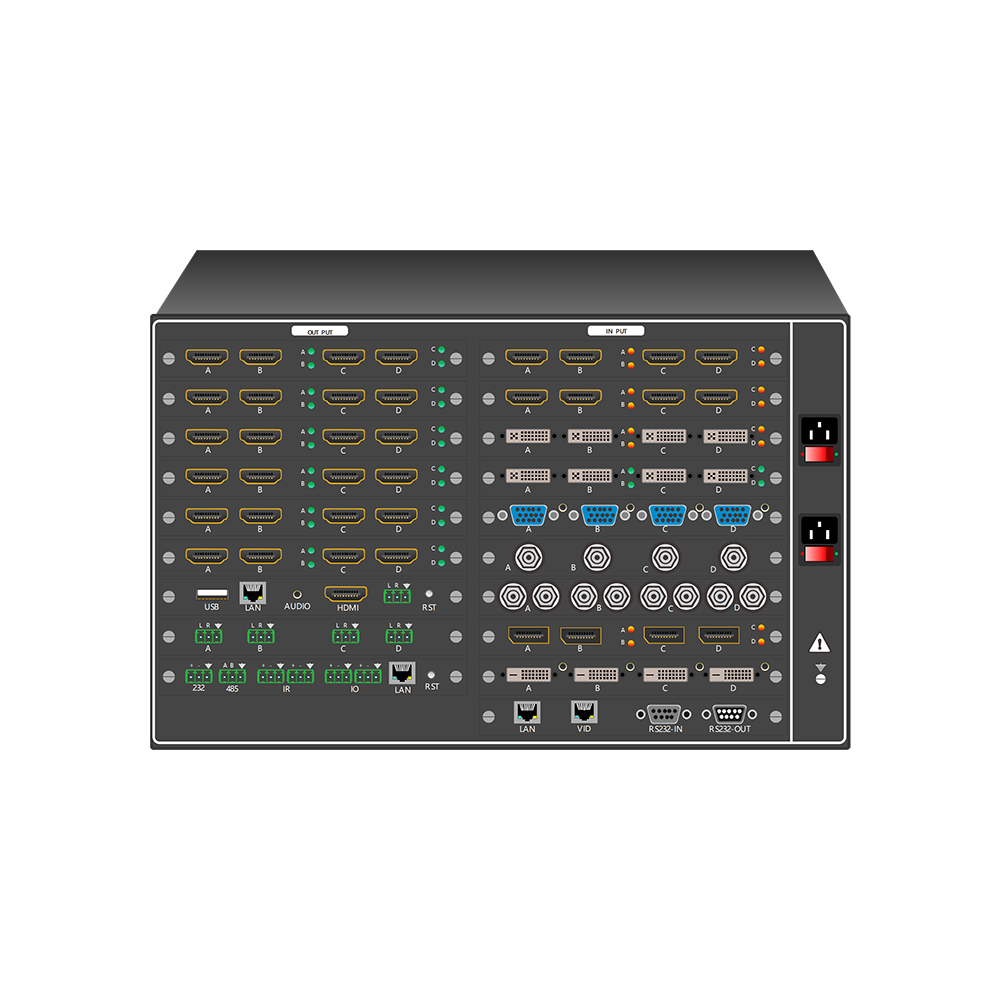

36进36出处理器OY-3636M

36进36出插卡式拼接处理器

插卡式拼接处理器采用纯硬件FPGA架构,无操作系统,不死机,支持7*24小时运行。插卡式模块化设计,支持36路输入,36路输出,单屏最大可开8个窗口。可选HDMI,DVI,VGA,AV,SDI,DP,IP解码,中控板卡,预览回显卡,独立音频输出卡等各种规格。支持拼接,漫游,跨屏,缩放,画中画,画外画,画面叠加,字符叠加,比例尺寸调节等。场景管理,轮询调用。多用户权限管理。启动时间≤2秒。具有输入/出LED状态指示灯。自适应调节风扇,整机噪音≤38db。支持中控控制,支持web管理,APP等控制。
  • 36进36出处理器OY-3636M
36进36出处理器OY-3636M
36进36出处理器OY-3636M
36进36出处理器OY-3636M       访问量:1120

OY-3636M插卡式拼接处理器

混合插卡式拼接处理器

混合插卡式拼接处理器

混合插卡式拼接处理器

混合插卡式拼接处理器

OY-3636M插卡式拼接处理器系统接线图

规格参数

产品特点

产品描述

1、插卡式模块化设计,支持热拔插,全硬件FPGA架构,无操作系统,启动时间2秒,不会死机,中毒

2、支持SMPTE 310M,SMPTE 259,SMPTE 344M,,SMPTE 292M,DVB-ASI,ITU-R,BT.601等协议标准

3、支持7*24小时的连续运行,能够适应控制室、调度中心、监控中心等场所对系统性能高端严格的要求

4、支持36路输入,36路输出,动态图层分部,单张板卡可共用8个图层,画面无缝切换、上墙、拼接、漫游、跨屏、分割、放大缩小、画中画、画外画、画面叠加

5、可选HDMI,DVI,VGA,AV,SDI,DP,IP解码,中控板卡,预览回显卡,独立音频输出卡等各种规格。3840*2160@30/60HZ板卡,输出延时<30ms;

6、HDCP和3D蓝光解码,EDID自适应信号分辨率。支持DHCP, UDP, RTP/RTCP, TCP/IP网络协议

7、点对点无压缩处理,使用数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整

8、掉电记忆存储,自定义轮询切换,自动切换,采用寄存器式模式存储和调用,可使用1000个以上场景

9、箱体符合ANST/EIA  RS-310-C/D的标准19英寸机箱设计,安装便利,直接上机柜,性能稳定

10、输出端口同步性时差=0nS,高清特效字幕,像素级显示,帧级同步

11、智能静音调速风控,可以根据设备配置及各区域温度情况自动调节风扇转速,噪音≤38db

12、支持多层级用户管理,每个用户可设定不同的操作权限

13、支持多组屏分区,每组屏幕的数量及分辨率可以单独设置,支持多种屏显示拼接,独立屏显示

14、SOC和ISP处理技术,内置DVSA数字视频信号放大芯片,HDMI≤40米

15、可搭配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等

16、支持二次开发,提供用户控制协议和接口,支持RS232/RJ45/IR等控制方式,通过工具可在线升级

17、支持全通道阻抗匹配和输入自适应均衡、输出预加载从处理,画面效果更加好

18、国际生产规范GB/T2423,宽电压设计AC100~260V@50/60Hz,可国内和出口使用

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-3636M

性能参数

产品架构:FPGA、插卡式模块化架构

板卡种类:HDMI,DVI,VGA,AV,SDI,DP,IP解码,中控板卡,预览回显卡,独立音频输出卡

分辨率:1920*1080@60HZ/3840*2160@30HZ/60HZ

单屏开窗:动态图层分部,单张板卡可共用8个图层

输入通道:≤36

输出通道:≤36

端到端延时:≤30ms

场景管理:场景存储/调用/轮询

预案数量:1000

同步性时差:0nS

启动时间:2秒

切换延时:无缝切换

处理模式:拼接、漫游、跨屏、放大缩小、分割、画中画、画外画、叠加。无位置比例限制。

矩阵分组:支持

信号提示:LED指示灯

电气参数

客户端:Windows,linux,ios,Android无线/有线触摸屏

电源:100V,AC ~ 260V,AC, 50/60 Hz(通用电压范围)

储存、使用温度:-20°C ~+80°C

储存、使用湿度:10% ~ 90%

平均无故障时间:98,000小时
