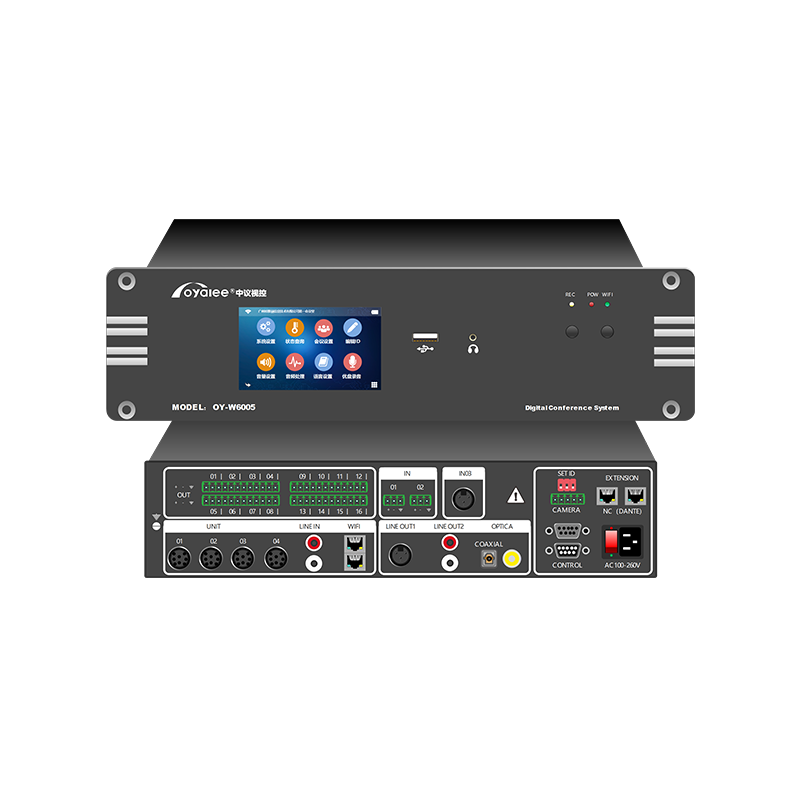

数字会议主机OY-W6005

带有16路音频矩阵的5G和有线会议系统主机【老款】

OY-W6005会议主机支持有线单元和5G WIFI无线单元,具有5英寸全彩触摸屏,16路音频矩阵。支持≤6400个会议单元,单机支持≤300个无线单元。采用TCP/IP网络协议,且同时支持C/S、B/S架构,支持256位AES硬件加密的Rijndael算法。
  • 数字会议主机OY-W6005
数字会议主机OY-W6005
数字会议主机OY-W6005

OY-w6005手拉手数字多媒体会议系统

手拉手数字多媒体会议系统

手拉手数字多媒体会议系统

手拉手数字多媒体会议系统

OY-w6005手拉手数字多媒体会议系统接线图

描述参数

产品描述

1、2.8GHZ数字DSP芯片和高速RISC嵌入式数字处理硬件架构,双运放NE5532P和ADC音频处理芯片,CD级音质效果饱满纯正,符合IEC60914、GBT15381-94国际标准;

2、TCP/IP网络协议(支持 ICMP、HTTP、UDP、TCP、IGMP等协议),WPA/WPA2/WPA3无线安全技术,且同时支持C/S、B/S架构,支持256位AES硬件加密的Rijndael算法,避免窃听和恶意干扰,自适应躲避干扰,具有24个可用信道;

3、环形手拉手技术,确保某个单元出现问题时,会议可以正常进行,支持有线单元和5G WIFI会议单元最多≤6400个会议单元,单机支持≤300个单元,系统最大发言数量为8个有线话筒和6个无线话筒;

4、前面板具有5英寸全彩触摸屏,可实时显示相关信息和操作状态,进行任意触摸操作;

5、四种话筒管理模式:FIFO(先进先出)、NORMAL(普通模式)、VOICE(声控模式)、APPLY(申请模式),支持同时发言人数1/2/3/4/5/6/7/8人;

6、系统具有发起会议签到、表决、选举、评级、满意度、自定义等功能;

7、具备数字环状网络技术和音频时钟同步传输技术,音频延时小于5ms,采样率48K的非压缩音频传输;

8、音频输入接口包括有1路RCA、2路凤凰端子。音频输出接口包括有1路RCA、1路卡侬头、16路凤凰端子。每个输出通道都可以调节EQ、音量等参数;

9、16通道角色分离输出模式,有线或无线单元可以独立输出声音,并支持通过录音软件实现每个单元独立录音、同时支持语音转写设备对接实现角色分离;

10、16通道同传输出模式,可把译员机的声音独输出提供外部设备,可供录音或监听设备使用;

11、16通道相控输出模式,内置PX16音频矩阵处理器,实现16通道分组输出功能,按任意音量比例,输出到任意通道;

12、支持10段EQ调节功能,16路多功能输出通道与2路LINEOUT输出通道都具有10段EQ调节功能;

13、支持单台会议主机实现16个会议室音频独立分区控制与合并音频;

14、可控制音频矩阵参数(声学反馈抑制、回声消除、噪声消除、延时器、数字均衡等效果、话筒灵敏度等)、16通道输出模式切换、开关话筒同步、控制角色分离主机;

15、PC软件可查看扫描无线单元的电池电量、WiFi信号等信息状态;支持一键关闭所有无线单元、单独关闭某个无线单元;

16、具有消防报警连动触发接口,提供火灾报警信息,第一时间提醒会场人员紧急撤离,确保与会人员安全;

17、支持64台翻译单元,支持“63+1”同声传译功能。可配置视频会议、电话会议的音频输入与输出,与远程会议系统对接;

18、具备USB现场录音接口,具有开启和停止按键,录音状态指示灯,最大可支持512G的U盘;

19、支持PELCO-D、VISCA等摄像机控制协议,最大可支持32台摄像机,配高清摄像跟踪主机,实现自动摄像跟踪;

20、主机可以独立调节会议单元音量,线入音量,线出音量,分区音量,0dB-40dB;

21、支持RS232中控控制,实现话筒开关,优先权,音量大小,关机等控制;

22、支持PC端安装会议管理软件,通过TCP/IP协议对发言模式、发言人数限制、单元管理、音频设置等管理管理,也可以脱离PC端独立使用;

23、系统单元热插拔功能,再插上自动恢复原功能。可选配支持对接语音转写服务器,实现语音转写功能;

24、支持双机热备份,可配内监测模块:对设备内各种功能模块运行状况(温度,运行时间,单元信息等)检测;

25、采用标准19英寸2U机箱,宽电压设计AC100~260V,50/60Hz,大批量生产,支持简体/繁体/英文等语言,直接支持安卓IOS等APP控制,无需第三方中控,界面和UI等都可以自定义修改;

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-W6005

基础配置

显示屏:5英寸全彩触摸屏

话筒容量:有线话筒≤6400;无线话筒≤300

显示菜单:简体,繁体,英文,日语,韩语等可定制。

EXTENSION口:连接会议系统扩展设备

单元输出接口电压:24V

输出功率:≤110W/24V每路

会议单元编号:可自定义ID码

工作模式:FIFO、NORMAL、FREE、APPLY、TIMING

签到表决:签到、表决、选举、评级、满意度、自定义

单元开启数量:1/2/3/4/5/6/7/8【无线≤6个,有线≤8个】

发言限时功能:具备

加密方式:256位AES硬件加密

通讯方式:5G WIFI

音频参数

音频输出:1路RCA、1路卡侬头、16路凤凰端子【带音频矩阵

音频输入:1路RCA、2路凤凰端子

音频处理:EQ调节、声学反馈抑制、回声消除、噪声消除、延时器、数字均衡等效果、话筒灵敏度等

频率响应:60~18KHz

信噪比:102dB

动态范围:106dB

总谐波失真:<0.05%

过载波失真:<0.08%

串音衰减(1kHz):>50dB

扩展功能

同声传译数量:63+1

摄像跟踪:最大可支持32台摄像机

联动报警:支持

语音转写:支持扩展

实时监听:支持

单元热拔插:支持

双机备份:支持

USB录音:支持

电话会议:配合电话耦合器可以进行远程电话会议

控制接口:RS-232/RS-485/TCP-UDP

电气参数

功耗:静态20W,最大350W

工作电源:100V,AC ~ 260V,AC, 50/60 Hz

储存温度:-40-85℃

操作湿度:10%~90%

存储湿度:5%~95%

海拔:20,000英尺

尺寸规格:2U 19英寸机柜安装,482Lx275Wx80H

重量:6.7kg

平均无故障时间:98,000小时
