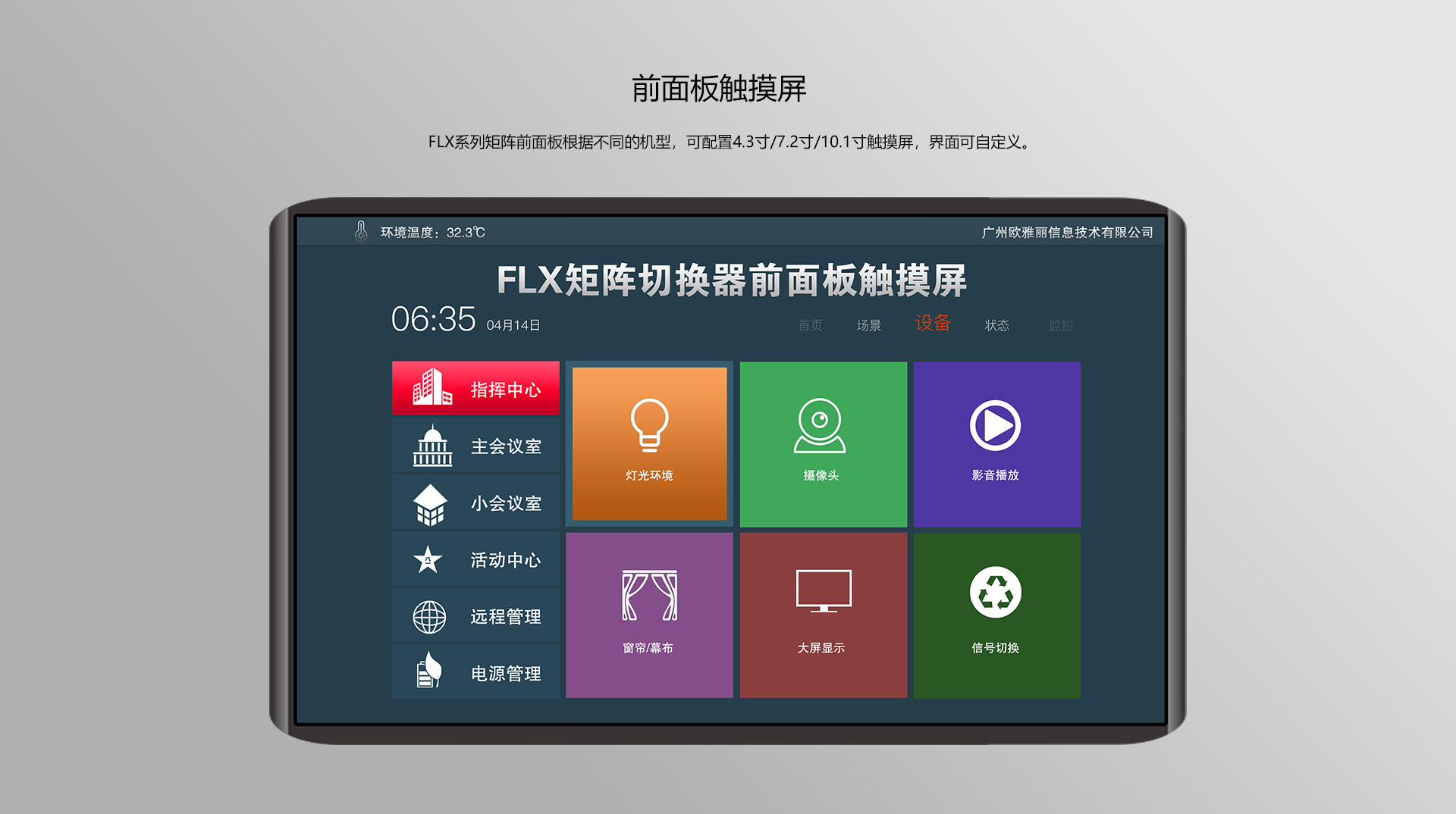

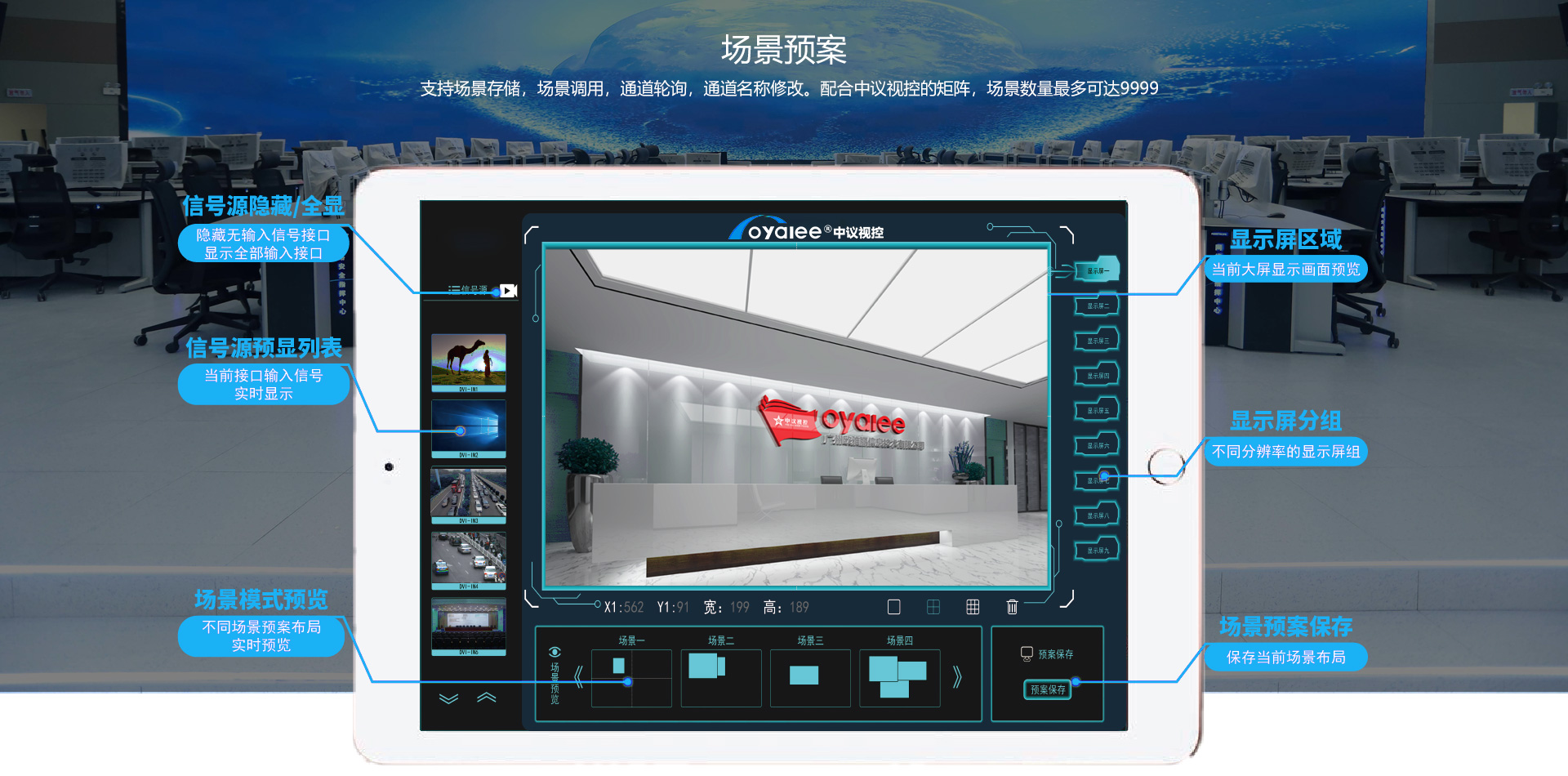

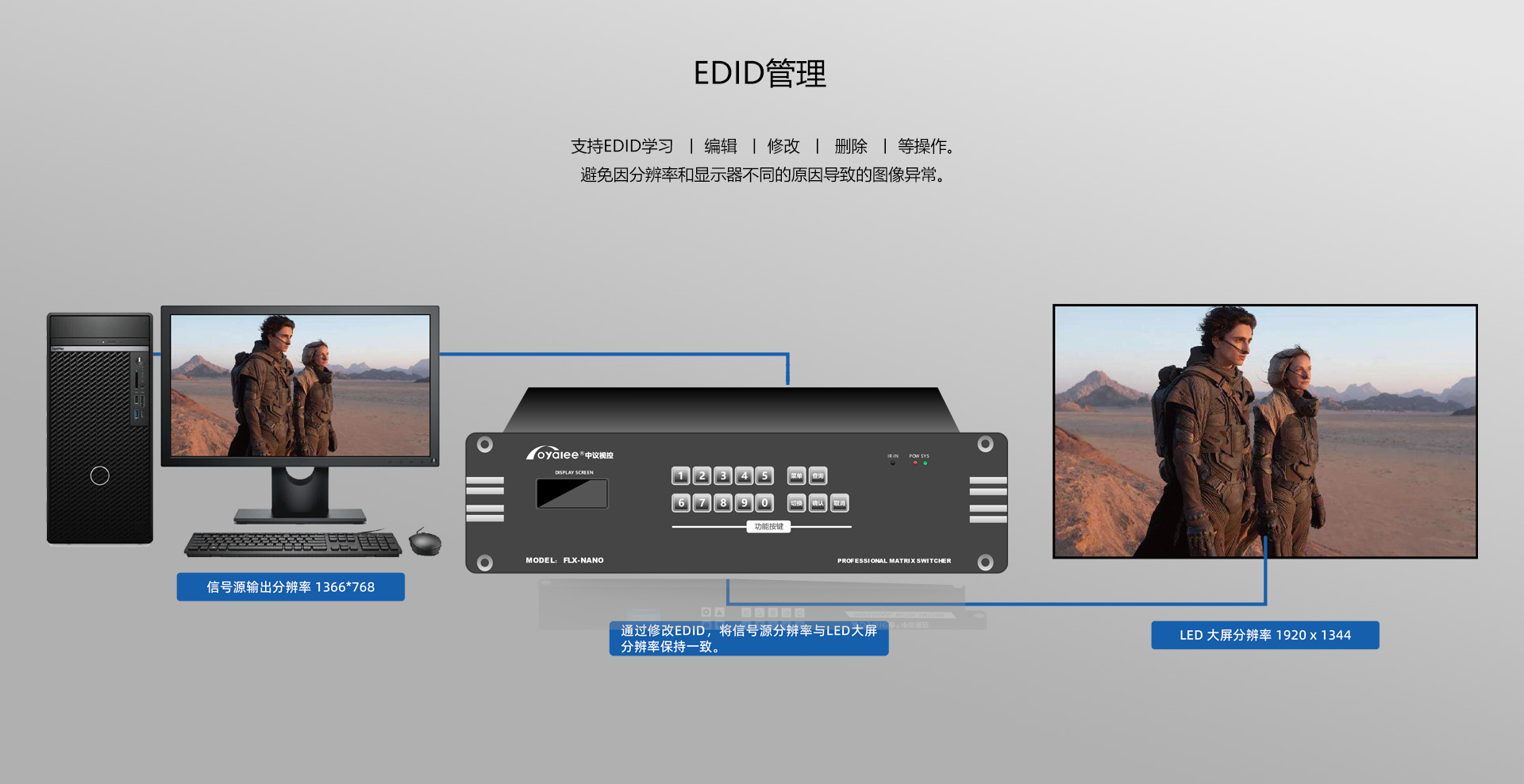

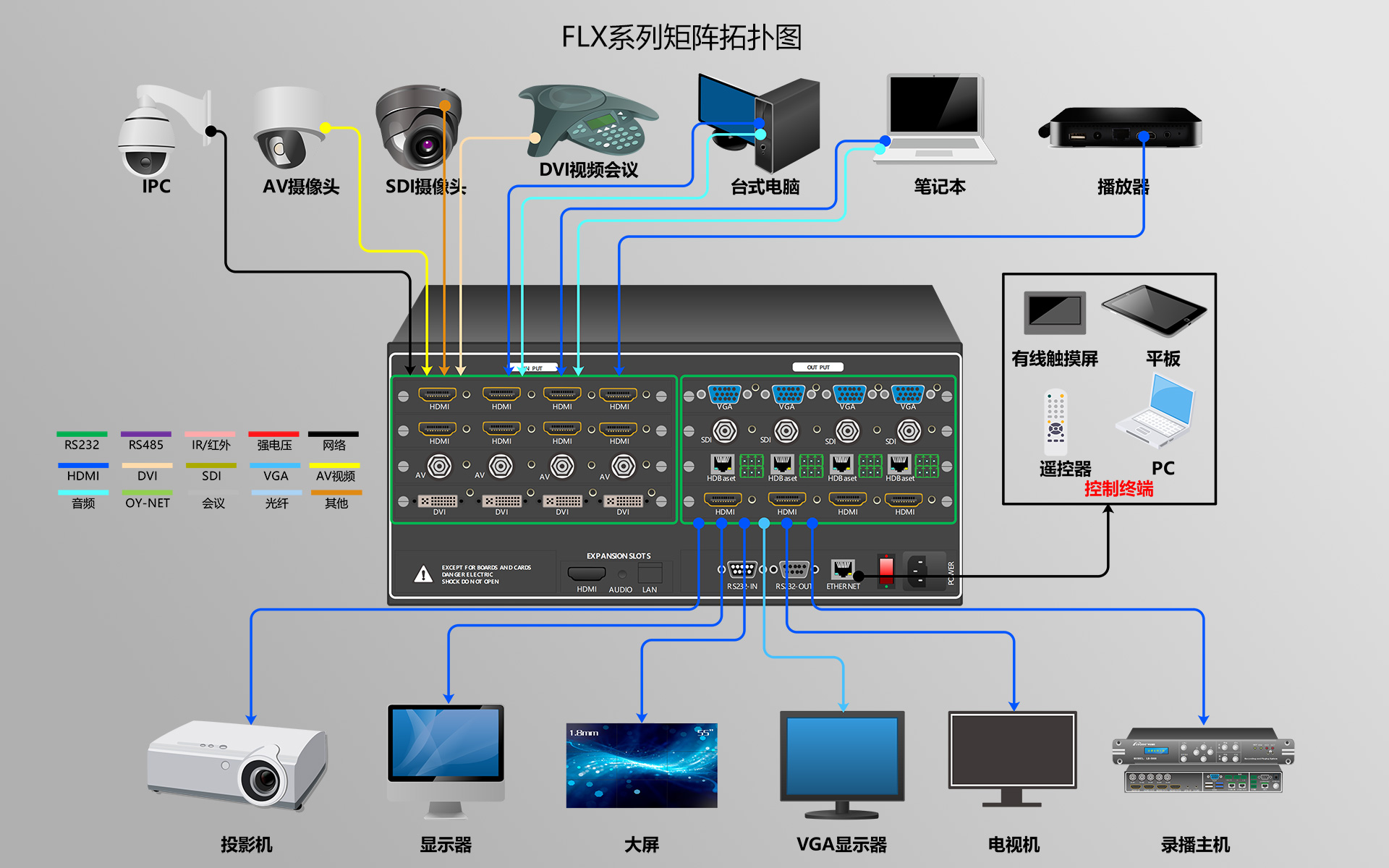

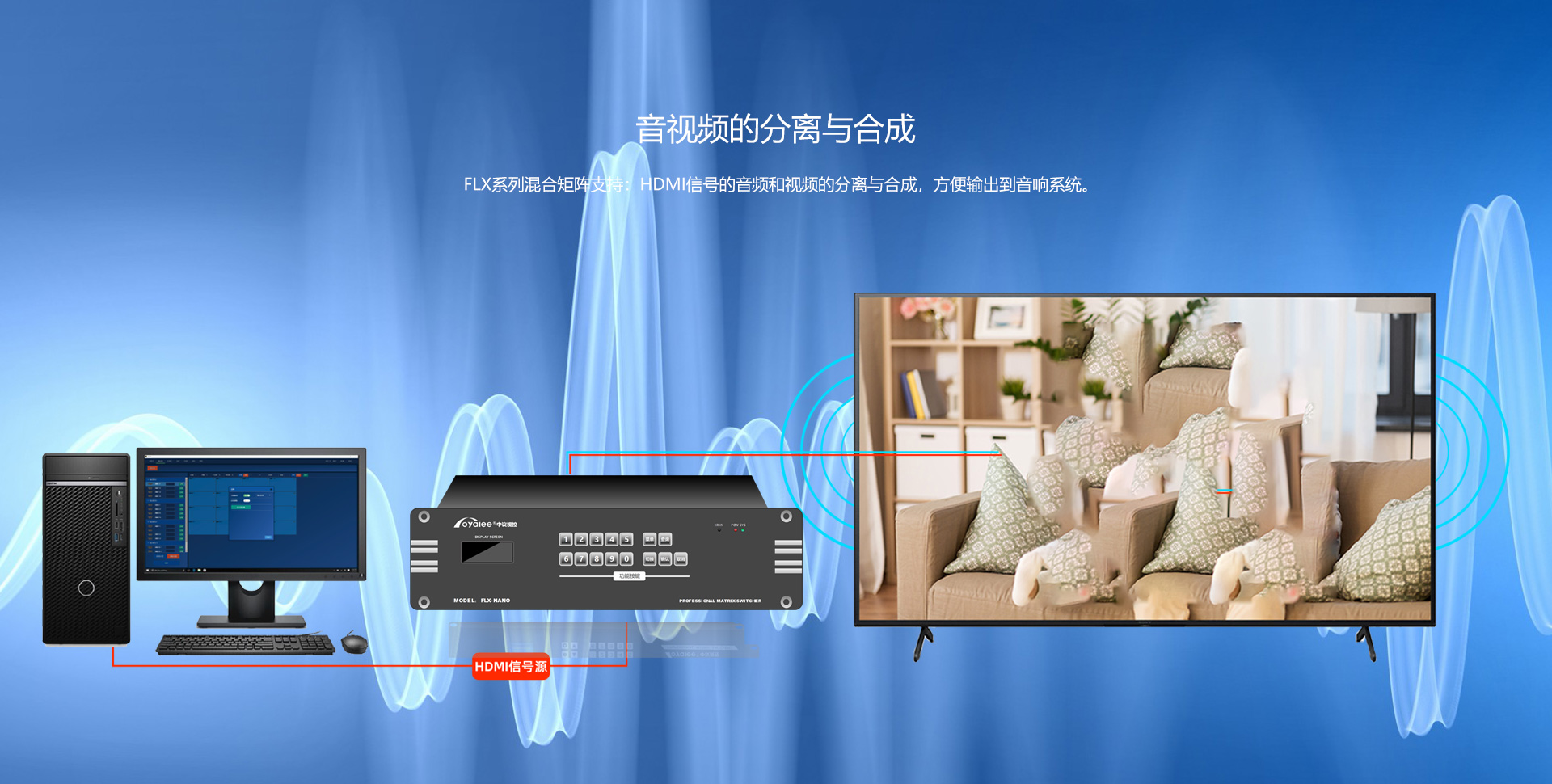

FLX无缝混合插卡矩阵切换器:FLX系列混合矩阵是一款配置灵活的无缝切换矩阵。此系列矩阵采用高性能的硬件设计,完美支持各类高清数字/模拟信号切换处理,并支持双向RS-232,分辨率达到4K*2K,为各行业的多种视频以及控制信号分配切换处理提供一站式解决方案,广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。 4K超高清,支持信号互切:支持4K超高清信号输入和输出,分辨率可达到3840*2160,并支持标清、2K、4K信号的互相切换,兼容性强。同时支持分辨率输出调节,可根据相应的显示设备设置对应的分辨率。 实现各类信号的处理与交换:FLX系列混合矩阵支持 HDMI、DVI、VGA、HDBaset、光纤、SDI、AV、IP等信号的输入输出。 场景预案:支持场景存储,场景调用,通道轮询,通道名称修改。配合中议视控的矩阵,场景数量最多可达9999 EDID管理:支持EDID学习 丨 编辑 丨 修改 丨 删除 丨 等操作。避免因分辨率和显示器不同的原因导致的图像异常。 支持字幕功能:FLX矩阵:支持文字、图像等元素的叠加,方便对视频图像进行标注。支持滚动字幕,可以设置字体大小颜色等。 音视频的分离与合成:FLX系列混合矩阵支持:HDMI信号的音频和视频的分离与合成,方便输出到音响系统。 多种控制方式:FLX系列混合矩阵支持RS232中控控制,前面板控制,遥控器控制,电脑软件控制,网络控制。同时也支持APP直接控制,界面和名称可自定义。 视频无缝切换功能:支持无缝实时切换(图像切换间隔无黑场出现),无缝切换将使得切换器在切换过程无闪烁、无黑屏、无抖动、无裂缝等特点而满足指挥中心等对信号实时的要求。 灵巧的设计架构:插卡式机箱结构,支持4路/卡的4K信号,所有的输入输出卡、控制卡,电源模块均可带电拔插【具有双电源保险】,方便随时更换。具有自主知识产权的软件著作权,具有CMA/CNAS检测报告。 前面板触摸屏:FLX系列矩阵前面板根据不同的机型,可配置4.3寸/7.2寸/10.1寸触摸屏,界面可自定义。 IPC可视化预览:FLX系列矩阵支持H.264、H.265、ONVIF等流媒体协议,支持主流厂家安防摄像头、NVR等信号的接入,信号可直接解码上屏,上千信号轻松可视化预览。 |
1、采用国产arm64位高性能4核处理器1.8Ghz频率,512M大容量寄存器,嵌入式微内核,无操作系统,不死机,不中毒,支持7*24小时运行,21.5Gbps超高带宽纯硬件设计架构,启动时间≤3秒; 2、铝合金面板,符合ANST/EIA RS-310-C/D设计,全金属机身,采用等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光等设备工艺,外观大气庄重。配有1.8英寸中英文LCD液晶显示屏,可显示端口运行等信息。具有多功能实体功能按键。【前面板选配7.2寸彩色电容触摸屏,分辨率≥1024*600,1个USB/SD卡端口,UI界面可以自由设计】 3、全模块化插卡式结构设计,8个输入插槽,8个输出插槽,单卡4通道设计,支持32通道输入,32通道输出。支持HDMI、DVI、VGA/RG/YUV、12G/3G/HD/SD-SDI、HDBaset、光纤、AV/CVBS、DP、AES/EBU、DS3中控音频等无缝、拼接、预览、流媒体等信号板卡,支持插入和移除板卡RS232信息反馈,支持热拔插和冷拔插技术。 4、支持多种切换模式:快速切换、一对一切换、一对多、一对所有、多对多的音视频同步切换。支持音频加嵌和分离技术,如HDMI/DVI/SDI输入通道音频分离输出至独立音频端口 5、全数字化点对点无压缩设计,数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整,支持4Kx2K@30/60hz,1920x1200@60,1920x1080@60及以下分辨率,支持4:4:4、4:2:2、4:2:0色度采样,输出端口同步性时差=0nS,像素级显示,帧级同步【默认为HDMI1.4版本4K@30HZ,选4K@60的板卡为HDMI2.0】 6、支持掉电记忆存储,上电自动恢复,支持轮询切换,自动切换,支持场景管理,配合软件最多可以实现999组场景模式的存储和调用 7、支持格式调节(如DVI-X卡兼容HDMI/VGA/YppPr/AV等),分辨率自定义调节可应对各种显示器,亮度/对比度/饱和度/色彩色温调节、电视机画面拼接,AnyOne字符叠加【字体格式可以自由设定】,输入和输出音量256级调节 8、全数字化底层设计:支持EDID管理,HDCP协议,3D视频,蓝光DVD24/50/60fs/HD-DVD/xvYCC,支持DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS,支持3D信号去隔行、降噪、Scaler处理 9、使用DVSA数字视频信号放大技术和驱动芯片LT8621S,传输距离更远,驱动距离自适应以及各种等级调节,如HDMI传输距离可达40米,VGA≤80米,AV≤300米,SDI≤300,HDBaset≤100米,光纤传输≤20千米,音频信号≤300米 10、全通道阻抗匹配和输入自适应均衡、输出预加载从处理,采用TrueLife Enhancement和SOC和ISP处理技术,可以有效解决画面抖动和闪烁,画质更细腻,画面切换效果更好 11、智能静音调速风控,可以根据设备配置及各区域温度情况自动调节风扇转速,噪音≤38db。可选配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等。可选配日志模块,通过服务端实时接收设备的运行状况,运行日志等,可搭配云服务器实现云端日志上传。 12、一组EXPANSION SLOTS扩展槽。可扩展1路HDMI,1路3.5mm立体声音频,1路RJ45网络可视化预览接口【可接入矩阵或者电脑,H264/265网络摄像机信号等预览放大、缩小、拖动】。也可扩展硬件播放器:如播放MP3、WAV、FLAC、APE等音乐格式。MP4、MKV、AVI、RMVB等视频格式。JPG,PGN,BMP等图片格式以及PPT等。 13、选配高精微时钟芯片,自动时钟定时切换,可根据用户自定义的按键定时功能,做到在规定时间执行对应按钮动作,预约动作可精确到年月日时分秒。 14、采用3级抗静电和雷击、脉冲群设计,EFT电快速脉冲,遵循国家GB/T17626标准规范。出厂经过32项严苛测试如:【整机/机箱和接口等符合:耐久力测试,拔插力测试,老化测试,绝缘电阻测试,耐电压测试,接触电阻测试,振动测试,机械冲击测试,冷热冲击测试,温湿度组合循环测试,高温测试,烟雾测试,混合气体腐蚀测试,电磁场测试等】 15、选配:双机热备份和多端口备份、双电源备份,当一台设备出现故障,也可以由本机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预,保障设备7*24小时不间断运行 16、支持遥控器、前面板、软件、网络、有线触摸屏、中控等控制,RS232/485/OY-NET等控制方式,标配TCP/UPD网络控制,支持安卓IOS等APP控制,支持远程固件升级和多层级用户权限设定。 17、产品设计研发生产符合GB/T2423,GB8898,GB4943,GB/T9254信息技术/音视频类产品国家标准规范。大批量生产,全贴片工艺,性能稳定。宽电压设计AC100~260V,50/60Hz。 |
品牌厂商 | 产品品牌:oyalee/中议视控 生产厂家:广州欧雅丽信息技术有限公司 生产地址:中国·广州 产品型号:FLX-NANO |
通道数量 | 输入通道数:8路 输出通道数:8路 输入信号插槽:2PCS 输出信号插槽:2PCS 卡片通道数:1卡4路 |
内核配置 | 处理器:4核心 ARM系列1.8GHz,存储器:512M 分辨率:4K*2K@30/60hz,1920*1200@60,1920*1080@60向下...... 产品工艺:等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光 色度采样:4:4:4、4:2:2、4:2:0,芯片带宽:21.5Gbps 信号类别:AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,DVB-ASI,HDBaset,DP,AES/EBU,DS3,FIBER 板卡类别:常规/无缝/拼接/预监/流媒体信号板卡 EDID/HDCP:HDMI1.4/2.0,支持EDID,HDCP2.2以下,支持3D蓝光视频 设计架构:HDMI全数字化无压缩点对点设计 前面板:1.8寸LCD+多功能按键【选配4.3寸彩色 10点触摸屏,分辨率≥800*480,1个USB端口】 自定义调节:格式调节【无缝/拼接卡】 分辨率调节:亮度/对比度/饱和度/锐利度/色彩色温调节【无缝/拼接卡】 |
视频信号 | 信号强度:T.M.D.S +/- 0.4Vpp。电平信号:T.M.D.S 2.9V/3.3V。视频阻抗:差分100Ω。回波耗损:-15dB @1MHz to 1.5GHz。通道间隔离度:>65dB 最大传播延时:5ns(±1ns)。切换速度:≤20ns。上升/下降时间:4ns max。最大/最小电平:0.5Vpp ~ 2.0Vpp。信号强度:0.7V pp,直流补偿:最大±5mV |
音频信号 | 音频特性:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS音频。支持音频加嵌和分离立体声。3.5mm接口【当选有独立音频的板卡时】 音频频率响应:20 Hz ~ 20 kHz。增益:0dB。总谐波失真+噪声:0.03% @ 1 kHz (额定电压下)。信噪比(S/N ):>90dB。立体声分离度:>80dB @ 1 kHz。共态抑制比:>75dB @: 20 Hz ~ 20 kHz。阻 抗:输入>10kΩ;输出50-100Ω。输入输出电平:+19.5dBu,。增益误差:±0.1dB |
场景切换 | 快速切换、一对一切换、一对多、一对所有、多对多。掉电记忆存储,轮询切换,自动切换,场景存储,场景调用【配合软件可实现最多999组场景模式】部分功能需要搭配控制系统或者PC软件实现。 |
选配扩展 | 拼接扩展:支持【字符叠加,电视机拼接,256级音量调节】 中控扩展:支持【串口卡,红外卡,IO卡,继电器卡】 音频扩展:支持【AEC回声消除、ANS/ANC噪声消除、AFC自适应反馈消除、AMC自动混音功能、AGC自动增益控制】 会议扩展:支持【手拉手会议,支持摄像跟踪】 流媒体扩展:支持【H.264/265、MPEG-4、MJPEG/JPEG】 预监扩展:支持【配置预监板卡】 检测模块:支持【如温度,运行时间,运行状况报警等】 高精微时钟芯片:自动时钟定时切换 |
驱动距离 | 驱动芯片:DVSA驱动技术,LT8621S驱动芯片,支持驱动距离等级调节。HDMI/DVI:1920X1080@60HZ≤40米,4K≤20米。VGA≤80米。AV≤300米。SDI≤300-2100米。HDBaset≤70-100米。光纤传输≤20千米。音频信号≤300米。 |
控制接口 | 串行控制接口:2个RS-232,9-针D型接口 波特率:9600,数据位:8位,停止位:1位,无奇偶校验位 控制口结构:2=RX,3=TX,5=GND 网络控制接口:RJ45-100M,全双工或半双工,网络控制协议:UDP、TCP/IP 键盘控制:+5V=DC5V, + = DATA+, -=DATA- GND = 信号地 控制平台:中控系统、无线触摸屏、有线触摸屏、遥控器、前面板、平板APP、PC、安卓IOS等智能终端、串口网络等设备 推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
电气参数 | 生产规范:GB/T2423,GB8898,GB4943,GB/T9254 箱体标准:ANST/EIA RS-310-C/D 电击标准:3级 GB/T17626 测试标准:32项严苛测试 工作温度:-20°~+80°C 工作湿度:10% ~ 90% MTBF:≈68000小时,≈7.76年 工作电源:AC 100V~260V 50/60Hz 尺寸规格:2U 480*280*90mm长宽高,铝合金面板,全金属机身 功率:≤80w 重量:≤6.6kg |
品牌厂商 | 产品品牌:oyalee/中议视控 生产厂家:广州欧雅丽信息技术有限公司 生产地址:中国·广州 产品型号:FLX-MMD |
通道数量 | 输入通道数:16路 输出通道数:16路 输入信号插槽:4PCS 输出信号插槽:4PCS 卡片通道数:1卡4路 |
内核配置 | 处理器:4核心 ARM系列1.8GHz,存储器:512M 分辨率:4K*2K@30/60hz,1920*1200@60,1920*1080@60向下...... 产品工艺:等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光 色度采样:4:4:4、4:2:2、4:2:0,芯片带宽:21.5Gbps 信号类别:AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,DVB-ASI,HDBaset,DP,AES/EBU,DS3,FIBER 板卡类别:常规/无缝/拼接/预监/流媒体信号板卡 EDID/HDCP:HDMI1.4/2.0,支持EDID,HDCP2.2以下,支持3D蓝光视频 设计架构:HDMI全数字化无压缩点对点设计 前面板:1.8寸LCD+多功能按键【选配7.2寸彩色 10点触摸屏,分辨率≥1024*600,1个USB端口】 自定义调节:格式调节【无缝/拼接卡】 分辨率调节:亮度/对比度/饱和度/锐利度/色彩色温调节【无缝/拼接卡】 |
视频信号 | 信号强度:T.M.D.S +/- 0.4Vpp。电平信号:T.M.D.S 2.9V/3.3V。视频阻抗:差分100Ω。回波耗损:-15dB @1MHz to 1.5GHz。通道间隔离度:>65dB 最大传播延时:5ns(±1ns)。切换速度:≤20ns。上升/下降时间:4ns max。最大/最小电平:0.5Vpp ~ 2.0Vpp。信号强度:0.7V pp,直流补偿:最大±5mV |
音频信号 | 音频特性:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS音频。支持音频加嵌和分离立体声。3.5mm接口【当选有独立音频的板卡时】 音频频率响应:20 Hz ~ 20 kHz。增益:0dB。总谐波失真+噪声:0.03% @ 1 kHz (额定电压下)。信噪比(S/N ):>90dB。立体声分离度:>80dB @ 1 kHz。共态抑制比:>75dB @: 20 Hz ~ 20 kHz。阻 抗:输入>10kΩ;输出50-100Ω。输入输出电平:+19.5dBu,。增益误差:±0.1dB |
场景切换 | 快速切换、一对一切换、一对多、一对所有、多对多。掉电记忆存储,轮询切换,自动切换,场景存储,场景调用【配合软件可实现最多999组场景模式】部分功能需要搭配控制系统或者PC软件实现。 |
选配扩展 | 拼接扩展:支持【字符叠加,电视机拼接,256级音量调节】 中控扩展:支持【串口卡,红外卡,IO卡,继电器卡】 音频扩展:支持【AEC回声消除、ANS/ANC噪声消除、AFC自适应反馈消除、AMC自动混音功能、AGC自动增益控制】 会议扩展:支持【手拉手会议,支持摄像跟踪】 流媒体扩展:支持【H.264/265、MPEG-4、MJPEG/JPEG】 预监扩展:支持【配置预监板卡】 检测模块:支持【如温度,运行时间,运行状况报警等】 高精微时钟芯片:自动时钟定时切换 |
驱动距离 | 驱动芯片:DVSA驱动技术,LT8621S驱动芯片,支持驱动距离等级调节。HDMI/DVI:1920X1080@60HZ≤40米,4K≤20米。VGA≤80米。AV≤300米。SDI≤300-2100米。HDBaset≤70-100米。光纤传输≤20千米。音频信号≤300米。 |
控制接口 | 串行控制接口:2个RS-232,9-针D型接口 波特率:9600,数据位:8位,停止位:1位,无奇偶校验位 控制口结构:2=RX,3=TX,5=GND 网络控制接口:RJ45-100M,全双工或半双工,网络控制协议:UDP、TCP/IP 键盘控制:+5V=DC5V, + = DATA+, -=DATA- GND = 信号地 控制平台:中控系统、无线触摸屏、有线触摸屏、遥控器、前面板、平板APP、PC、安卓IOS等智能终端、串口网络等设备 推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
电气参数 | 生产规范:GB/T2423,GB8898,GB4943,GB/T9254 箱体标准:ANST/EIA RS-310-C/D 电击标准:3级 GB/T17626 测试标准:32项严苛测试 工作温度:-20°~+80°C 工作湿度:10% ~ 90% MTBF:≈68000小时,≈7.76年 工作电源:AC 100V~260V 50/60Hz 尺寸规格:4U 480*280*180mm长宽高,铝合金面板,全金属机身 功率:≤130w 重量:≤9.6kg |
品牌厂商 | 产品品牌:oyalee/中议视控 生产厂家:广州欧雅丽信息技术有限公司 生产地址:中国·广州 产品型号:FLX-LARGE |
通道数量 | 输入通道数:32路 输出通道数:32路 输入信号插槽:8PCS 输出信号插槽:8PCS 卡片通道数:1卡4路 |
内核配置 | 处理器:4核心 ARM系列1.8GHz,存储器:512M 分辨率:4K*2K@30/60hz,1920*1200@60,1920*1080@60向下...... 产品工艺:等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光 色度采样:4:4:4、4:2:2、4:2:0,芯片带宽:21.5Gbps 信号类别:AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,DVB-ASI,HDBaset,DP,AES/EBU,DS3,FIBER 板卡类别:常规/无缝/拼接/预监/流媒体信号板卡 EDID/HDCP:HDMI1.4/2.0,支持EDID,HDCP2.2以下,支持3D蓝光视频 设计架构:HDMI全数字化无压缩点对点设计 前面板:1.8寸LCD+多功能按键【选配7.2寸彩色 10点触摸屏,分辨率≥1024*600,1个USB端口】 自定义调节:格式调节【无缝/拼接卡】 分辨率调节:亮度/对比度/饱和度/锐利度/色彩色温调节【无缝/拼接卡】 |
视频信号 | 信号强度:T.M.D.S +/- 0.4Vpp。电平信号:T.M.D.S 2.9V/3.3V。视频阻抗:差分100Ω。回波耗损:-15dB @1MHz to 1.5GHz。通道间隔离度:>65dB 最大传播延时:5ns(±1ns)。切换速度:≤20ns。上升/下降时间:4ns max。最大/最小电平:0.5Vpp ~ 2.0Vpp。信号强度:0.7V pp,直流补偿:最大±5mV |
音频信号 | 音频特性:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS音频。支持音频加嵌和分离立体声。3.5mm接口【当选有独立音频的板卡时】 音频频率响应:20 Hz ~ 20 kHz。增益:0dB。总谐波失真+噪声:0.03% @ 1 kHz (额定电压下)。信噪比(S/N ):>90dB。立体声分离度:>80dB @ 1 kHz。共态抑制比:>75dB @: 20 Hz ~ 20 kHz。阻 抗:输入>10kΩ;输出50-100Ω。输入输出电平:+19.5dBu,。增益误差:±0.1dB |
场景切换 | 快速切换、一对一切换、一对多、一对所有、多对多。掉电记忆存储,轮询切换,自动切换,场景存储,场景调用【配合软件可实现最多999组场景模式】部分功能需要搭配控制系统或者PC软件实现。 |
选配扩展 | 拼接扩展:支持【字符叠加,电视机拼接,256级音量调节】 中控扩展:支持【串口卡,红外卡,IO卡,继电器卡】 音频扩展:支持【AEC回声消除、ANS/ANC噪声消除、AFC自适应反馈消除、AMC自动混音功能、AGC自动增益控制】 会议扩展:支持【手拉手会议,支持摄像跟踪】 流媒体扩展:支持【H.264/265、MPEG-4、MJPEG/JPEG】 预监扩展:支持【配置预监板卡】 检测模块:支持【如温度,运行时间,运行状况报警等】 高精微时钟芯片:自动时钟定时切换 |
驱动距离 | 驱动芯片:DVSA驱动技术,LT8621S驱动芯片,支持驱动距离等级调节。HDMI/DVI:1920X1080@60HZ≤40米,4K≤20米。VGA≤80米。AV≤300米。SDI≤300-2100米。HDBaset≤70-100米。光纤传输≤20千米。音频信号≤300米。 |
控制接口 | 串行控制接口:2个RS-232,9-针D型接口 波特率:9600,数据位:8位,停止位:1位,无奇偶校验位 控制口结构:2=RX,3=TX,5=GND 网络控制接口:RJ45-100M,全双工或半双工,网络控制协议:UDP、TCP/IP 键盘控制:+5V=DC5V, + = DATA+, -=DATA- GND = 信号地 控制平台:中控系统、无线触摸屏、有线触摸屏、遥控器、前面板、平板APP、PC、安卓IOS等智能终端、串口网络等设备 推荐控制端:OY-6000P,OY-6000C,OY-6000M,OY-3000P,OY-3000C,OY-3000M,OY-3000H,OY-1000P,OY-1000C |
电气参数 | 生产规范:GB/T2423,GB8898,GB4943,GB/T9254 箱体标准:ANST/EIA RS-310-C/D 电击标准:3级 GB/T17626 测试标准:32项严苛测试 工作温度:-20°~+80°C 工作湿度:10% ~ 90% MTBF:≈68000小时,≈7.76年 工作电源:AC 100V~260V 50/60Hz 尺寸规格:7U 480*305*315mm长宽高,铝合金面板,全金属机身 功率:≤200w 重量:≤15.8kg |
