数字会议单元OY-D505NA

全数字有线会议单元【5寸触摸屏】

OY-D505N 数字会议系统单元,采用5.0寸彩色IPS触摸屏,通过网线与会议主机连接,全触摸方式控制,可有效防止按键敲击声,保障会场环境良好。铝合金材质面板,使用喷砂工艺与阳极氧化工艺进行表面处理,CNC加工高光边,具有持久光泽度。会议单元底座造型端正,搭配可调仰角方型/长咪杆/双咪杆,外观简约时尚。支持音量大小调节、单元状态、日期显示、发言时间、发言计时、定时发言、投票表决,摄像跟踪,万年历,会议信息显示【签到实时人数、表决结果等信息;表决&签到进程中的相关信息】声控等。

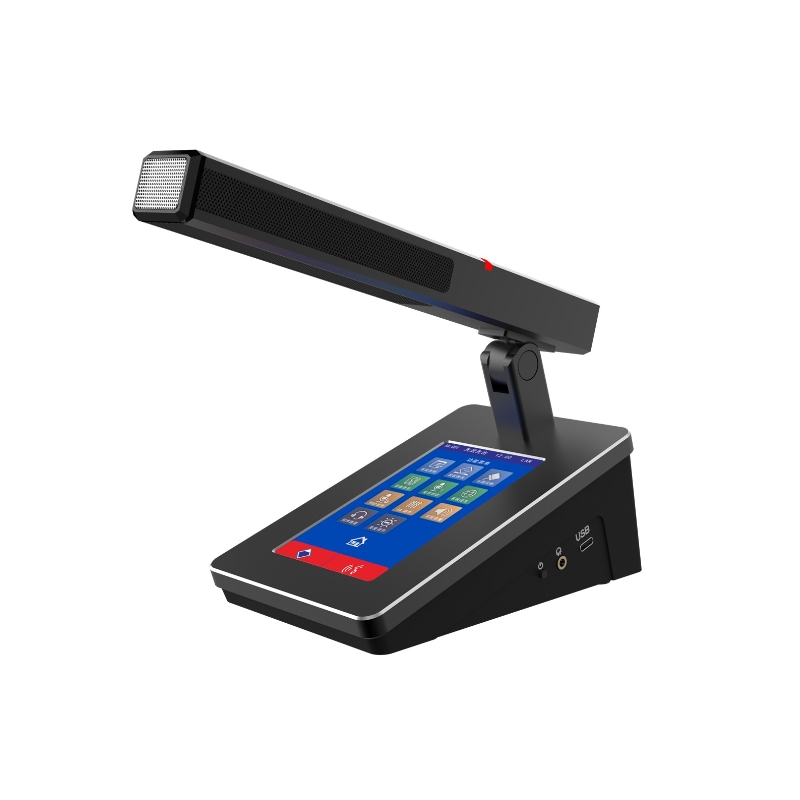

  • 数字会议单元OY-D505NA

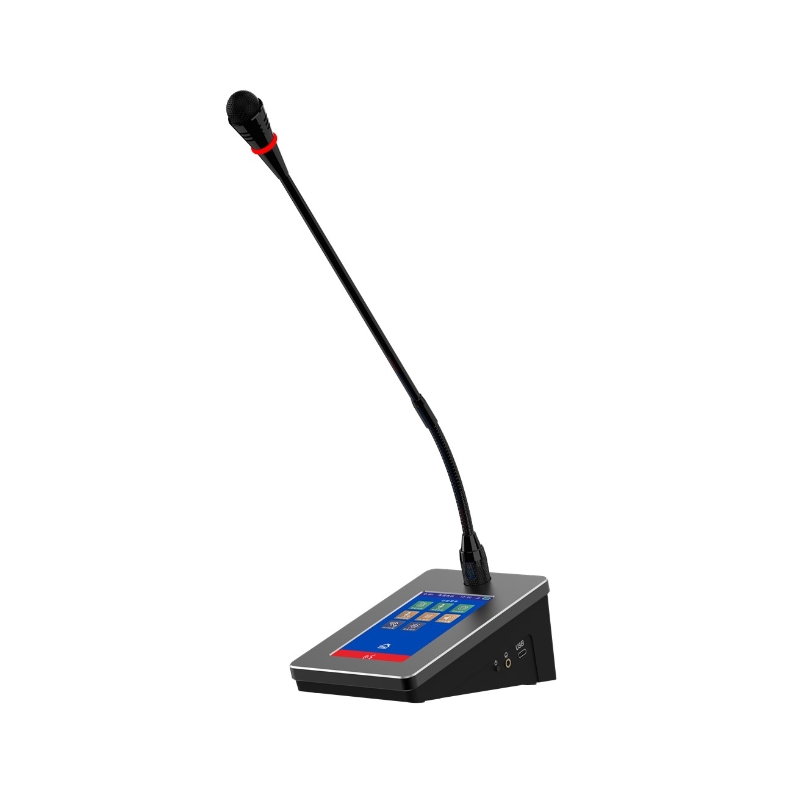

  • OY-505NA鹅颈咪杆

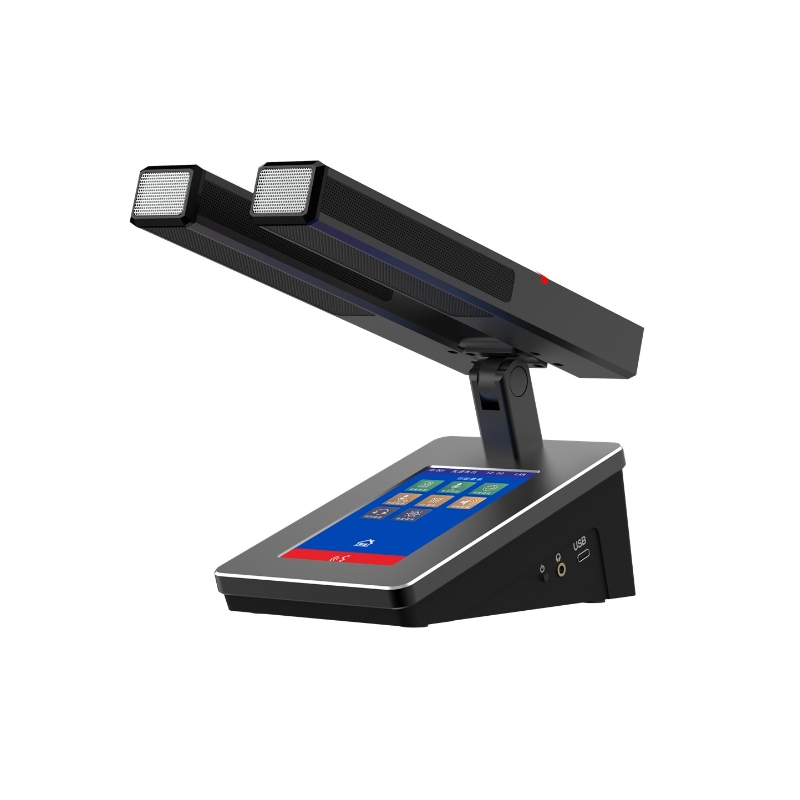

  • OY-505NA双咪杆
数字会议单元OY-D505NA
数字会议单元OY-D505NA
数字会议单元OY-D505NA
数字会议单元OY-D505NA

5寸触摸屏全数字会议单元OY-D505NA

描述参数

产品描述

1、采用TCP/IP网络协议连接【支持ICMP、HTTP、UDP、TCP、IGMP等多种协议,支持PING包】,通过网线与会议主机连接,支持48kHz音频采样率,采用非压缩音频传输技术,全数字化传输音频信号与控制信号。

2、单元采用5.0寸IPS彩色电容触摸屏,可显示会议发言模式、单元ID、日期、时间、发言状态、发言时间等信息。

3、支持音量大小调节、单元状态、日期显示、发言时间、发言计时、定时发言、投票表决,摄像跟踪,万年历,会议信息显示【签到实时人数、表决结果等信息;表决&签到进程中的相关信息】,声控功能等。

4、采用48kHz音频采样频率,频率响应均可达40Hz~18 kHz,单元具有2路网口,支持网线手拉手连接、环型手拉手连接;

5、采用全触摸方式控制,可有效防止按键敲击声,保障会场环境良好。

6、采用铝合金材质面板,使用喷砂工艺与阳极氧化工艺进行表面处理,CNC加工高光边,具有持久光泽度。会议单元底座造型端正,搭配可调仰角方型/长咪杆/双咪杆,外观简约时尚。

7、采用心型指向性电容式拾音器,拾音清晰灵敏,单元有效拾音距离达50cm,抑制啸叫功能,防止声音回输。带双色指示灯,发言为红色,申请发言为闪绿色,支持热插拔。

8、主席单元具有优先发言与会议控制功能,发言不受发言模式与发言人数限制,可批准代表单元发言申请,可关闭正在发言的代表单元,可发起与结束会议签到进程,可发起与结束三键表决进程。

9、支持服务呼叫功能,系统预设5种服务呼叫选项:纸笔、茶水、纸巾、清洁打扫、会议人员。

10、会议签到功能,可通过软件发起、结束签到进程,支持软件控制单元签到,签到结果可实时投屏,单元界面可查看签到结果。

11、会议表决功能,可通过软件发起、结束表决进程,支持软件编辑表决、选举、评级、满意度、自定义选项等表决议案,表决结果可实时投屏,单元界面可查看表决结果。

12、发言状态查询,单元界面可查看当前发言模式、发言人数限制,具有列表显示当前发言单元的ID号与发言时间、等待发言单元的ID号。

13、支持有线同传功能,具有63+1同声传译音频通道,可通过单元界面选择任一通道进行收听。

14、支持POE供电,可连接POE交换机与会议主机进行组网。故障智能检查技术,提示用户故障信息。如主机通讯故障,状态异常等;

15、内置64bit DSP芯片,支持反馈抑制功能,可有效地防止啸叫,支持5段EQ调节功能,可调整所有话筒不同的音效,直至达到完美的效果;

16、具有3.5mm耳机插口和TYPE-C扩展接口,支持固件升级功能,可通过单元TYPE-C接口进行固件升级;

17、单元具有独立ID地址,可通过会议管理软件根据单元ID进行独立控制,支持预置位发言自动跟踪功能;

18、单元具有消防报警提示功能,当消防联动信号触发时,单元显示屏同步显示消防警报信息,第一时间提醒会场人员紧急撤离。

技术参数

品牌厂商

英文商标:oyalee

中文商标:中议视控

生产厂家:广州欧雅丽信息技术有限公司

生产地址:中国·广州

产品型号:OY-D505NA主席单元

产品型号:OY-D505NB代表单元

基础配置

显示屏:5.0寸IPS电容触摸屏

按键方式:无机械按键,全彩色触摸屏控制

防水级别:生活防水溅IP4X

麦克风类型:驻极体电容式传声器

咪芯指向性:超心型

频率响应:40hz—18KHz

音频采样率:48kHz

麦克风输入阻抗:1KΩ

THD:<0.05%

信噪比(S/N):>80dB(A)

等效噪声:≈20dB SPL

最大声压级:125dB(THD<3%)

灵敏度:--30±2dB(0dB=1V/Pa,@1KHz)

适应距离:推荐以拾音器正前方35±20cm作为会议拾音范围

更多参数

单元接口:RJ45网口*2

通讯线缆:CAT6

有线同传:63+1通道

最大功率:2.5W

麦秆长度:233mm

安装方式:桌面式

工作电源:DC 9-55V宽压,支持POE,可由会议主机、扩展主机、POE交换机供电

数据接口口:TYPE-C*1

耳机:3.5mm音频口*1

相关下载

  • D系列全数字会议系统介绍

    D系列全数字会议系统介绍

    会议系统行业发展历程

    第一阶段:48V 幻象供电麦克风

    将麦克风与调音台通过卡侬线进行连接,开启调音台 48V 幻象供电功能,即可进行发言。由于该连接方式非常简单快捷,具备快速布置会场、可由调音师对麦克风进行独立调节的优势,麦克风直连调音台进行发言的方式,在主席台演讲、报告等发言场景中,一直得到延续使用。


    第二阶段:模拟音频会议系统方案

    在多人会议讨论时,将多支麦克风连接至混音器,组成会议发言系统。如果使用手动开关麦克风的模式,将会出现话筒打开秩序混乱、多支麦克风同时使用引起啸叫的问题;如果使用混音器的语音激励功能,与会人员声压高者优先打开麦克风,打开语音通道是靠声压激活,所以发言者的第一个字往往不能正常拾音。


    第三阶段:数字会议系统方案

    采用数字控制与模拟音频并行传输的技术方案,具备发言模式与发言人数限制功能,解决了多支话筒同时使用时秩序混乱等问题,基于数字控制技术的基础,众多厂家将会议签到、表决、服务呼叫、预置位发言自动跟踪等功能融合到数字会议方案中,可应对各种常规的会议场合需求,该系统已然成为已经目前市场的主流产品方案。但是,由于系统采用模拟音频传输方式,系统中每支会议单元的本底噪声都会进行叠加,当连接的会议单元数量超过 30 支时,整套系统的本底噪声会非常明显,需增加音频隔离器或主机内置音频隔离器以降低底噪;同时基于模拟音频的物理特性,当会议连接线超过 50 米时,在传输过程中音频信号衰减、受环境干扰等问题会更加明显,系统无法达到高保真音频的要求。


    全数字会议系统简介

    全数字会议系统,作为第四阶段的系统方案,也是目前会议系统细分领域中最先进的技术方案。基于网络传输技术开发,全数字化传输音频信号与控制信号,同时赋予全数字会议系统更大的发展空间,全数字会议系统主机具有 65535 支会议单元 ID 容量,可任意搭配全数字有线会议单元、翻译单元或 5G WIFI 加密无线会议单元使用,可适应各类大中小型会议场合的需求。

    全数字有线会议单元的音频传输方式为音频编码传输与转换,音频信号在传输过程中完全无损耗,每支会议单元均通过 UDP 协议与会议主机进行独立通讯,完全避免了本底噪声叠加的情况,音频质量完全不受会议延长线的长度与接入的会议单元数量影响,相对于传统会议系统方案采用模拟音频传输的方式,具有明显的低失真、抗干扰、宽频响、传输距离不受限制、音频信号无损耗等系统方案优势


    5G WIFI 加密无线会议单元采用 128 位 AES 加密技术,支持 WPA2 无线安全技术,防止窃听与非授权访问,保障会议的私密性,从产品方案上彻底解决传统射频无线会议存在的串频、信道干扰、会议私密性无法保障等问题(例如:A 会议室的话筒发言音频串频到 B 会议室的主机中、在应用场所附近存在相同或接近频率的无线话筒用时使用时出现互相干扰的现象、在应用场所附近通过 SDR 收音机即可收听会议内容)


    二、系统优势

    1.有线会议单元与无线会议单元可混合使用

    全数字有线会议单元与 5G WiFi 加密无线会议单元可混合使用,可共用一台会议主机进行统一管理,在混合使用时无需对会议主机进行有线模式与无线模式的切换(市面上部分厂家的会议主机,虽然支持有线单元与无线单元混合使用,但需要进行切换会议主机至有线模式或无线模式进行设置,且有线单元与无线单元的控制数据不能互通,例如:有线主席单元无法关闭无线代表单元、签到与表决的数据不能同步等情况,有线单元与无线单元需要通过会议主机切换模式进行分开管理,没有真正做到有线单元与无线单元的融合使用),系统最大支持 16 支有线会议单元与 10 支无线会议单元混合使用,发言人数在预设范围内可任意设定


    2.系统支持消防报警联动功能

    全数字会议系统支持消防报警联动功能,当会议主机接收到火灾自动报警系统的联动信号时,系统将自动停止所有会议功能,并通过会议主机、会议单元、翻译单元的显示屏显示消防警报信息,同时咪杆指示灯不断闪烁,提示全体参会人员紧急撤离会场。


    本系统符合 GB55024-2022《建筑电气与智能化通用规范》国家标准文件中的强制性条文要求:“5.1.7 会议系统和会议同声传译系统应具备与火灾自动报警系统联动的功能。”条文说明:会议讨论系统和会议同声传译系统应具备火灾自动报警联动功能是对系统提出的要求。会议系统控制主机提供火灾自动报警联动触发接口,一旦消防中心有联动信号发送过来,系统立即自动终止会议,同时会议讨论系统的会议单元及翻译单元显示报警提示,并自动切换到报警信号,让与会人员通过耳机、会议单元扬声器或会场扩声系统听到紧急广播或警报声迅速撤离现场。


    3.系统支持双主机热备份功能

    全数字会议系统支持双主机热备份功能,在系统链路中的初始位与结束位分别连接一台会议主机,在两台会议主机的功能界面中分别设置为主用机与备用机,即可完成双主机热备份的系统搭建。会议主机具有链路状态自动实时监测功能,当备用机监测到主机运行状态异常时,系统自动切换至备用机进行运行,备用机将自动接管链路中所有的会议单元,保障会议的继续进行。在对会议安全性要求较高的会议场合,推荐配置双主机热备份方案,通过冗余备份的方案设计,提高系统的稳定性。


    4.会议主机具有丰富的音频输入与输出接口

    全数字会议系统主机提供丰富的音频输入与输出接口:

    音频输入接口:1 组 RCA 座、1 路卡侬头、2 路凤凰座。

    音频输出接口:1 组 RCA 座、1 路卡侬头、2 路 LINE-OUT 凤凰座、1 路 DANTE 网口(选配 DANTE 音频输入与输出功能)、1 路 SPK 凤凰座(选配功放输出功能)、16 路多功能 AUDIO-OUT 凤凰座


    5.系统支持预置位发言自动跟踪功能

    全数字会议系统具有预置位发言自动跟踪功能,全系列有线会议单元、无线会议单元、双模会议单元,均支持预置发言自动跟踪功能。会议主机内置摄像机控制功能,可独立执行预置位发言自动跟踪任务,提供 RS485 摄像机控制接口,支持 PELCO-D、PELCO-P、VISCA 摄像机控制协议,通过会议主机控制界面即可完成摄像机 ID 与会议单元 ID 的绑定、摄像机预置位的调整与保存,最大支持连接 4 台摄像机进行预置位发言跟踪;提供 KEYBOARD 摄像机键盘控制接口,可连接摄像机控制键盘,在会议主机执行预置位发言自动摄像跟踪任务时,可通过摄像机键盘对摄像机画面位置进行临时调整。会议主机同时提供 RS232 控制接口,可用于对接集中控制系统实现预置位发言自动跟踪功能。


    6.系统支持 63+1 有线同声传译功能

    全数字会议系统支持 63+1 有线同声传译功能,将全数字翻译单元、全数字会议有线单元与会议主机通过网线连接,将收听耳机插入翻译单元与有线单元的耳机接口,通过翻译单元的 UI 界面中设置监听通道、译员输出通道,即可完成有线同传系统的搭建。有线同传系统相对于红外无线同传系统而言,具备免充电、免维护、即插即用等特性,有线同传系统比红外无线同传系统具备更充足的语种选择通道(红外无线同传系统可配置 15+1 同传选择通道,有线同传系统可配置 63+1 同传选择通道),且有线会议单元具有签到、表决、服务呼叫、发言状态查询等功能,是国际多语种超大型会场的优选方案


    7.会议单元采用更高标准的工艺制程


    8.有线会议单元供电符合 POE 标准

    全数字会议有线单元的供电符合 POE 标准,可连接 POE 交换机与会议主机进行组网使用。有线会议单元采用非压缩音频传输技术,全数字化传输音频信号与控制信号,信号传输过程仅仅是编码的传输与转换,传输距离不受限制,会议主机与 POE 交换机之间可通过网线或光纤线进行组网连接,解决了传统会议系统在链路传输过程中出现的传输距离受限制、音频信号损耗、失真、受电磁干扰等问题。


    9.无线会议单元支持 AP 智能漫游功能

    5G WiFi 加密无线会议单元通过连接 WiFi 无线网络接入全数字会议系统,5G WiFi 加密无线会议专用 AP 与全数字会议系统主机通过网线连接,单个 AP 支持接入 128 支无线会议单元,最大可覆盖直径 50 米圆范围(建议应用直径≤20 米圆范围),支持通过“AC 控制器 + 多 AP”模式进行无线网络覆盖,提高无线会议单元的接入容量,覆盖更大的应用范围。通过 WIFI 无线网络全数字化传输音频信号与控制信号,会议主机与 AC 控制器或 AP 之间可通过网线或光纤线进行组网连接。5G WiFi 加密无线会议单元支持 AP 智能漫游功能,在“AC 控制器 + 多 AP”WIFI 网络的信号覆盖范围内,无线会议单元可在不同 AP 之间实现无缝漫游,自动选择信号强度高的 AP 进行连接,无线会议单元切换 AP 时无需进行 WIFI 重连。


    10.提供 C/S 与 B/S 会议系统管理平台

    全数字会议系统主机支持 TCP/IP 网络控制协议,内置 WEB 服务器,同时支持 B/S、C/S 架构,提供 C/S 与 B/S 会议系统管理平台,可通过 WEB浏览器或 PC 端软件对会议系统功能进行控制。会议系统管理平台软件具有会前准备、音频控制、开始会议、会后整理、系统设置功能模块,可通过会议系统管理平台控制会议系统全部功能,例如可通过会议系统管理平台进行会场座位布局模拟排位、议案编辑、发起会议签到、选举/评分/表决进程、控制会议发言模式、开关话筒、音频控制、接收茶水及服务申请信息、会议数据保存等功能,有效提高会议准备、会中管理与会后整理的工作效率。
