在多媒体电化教室里,教师可以通过操作计算机和 实物展示台 等设备随心所欲地运用画、文字、投影、录音、录像等现代教学媒体,作为一个教育智慧化 、 智能 化的 多媒体电化教 室,一套完整的 音 视频管理切换系统是非常有必要的, 课室 的信号源设备主要由多媒体 电化课室黑板 、 录播设备、电脑、音响 等组成 。 各种信号源 便需要 与多个显示设备之间的矩阵式选择关系 , 因此需要一款 能够担负众多的显示信号源(输入)和众多的显示设备(输出)之间的任意组合(切换) 的矩阵系统,中议视控的 矩阵系统成为多媒体 电化教室 必不可少的组成部分。

实现效果

多媒体电化教室矩阵系统应用方案

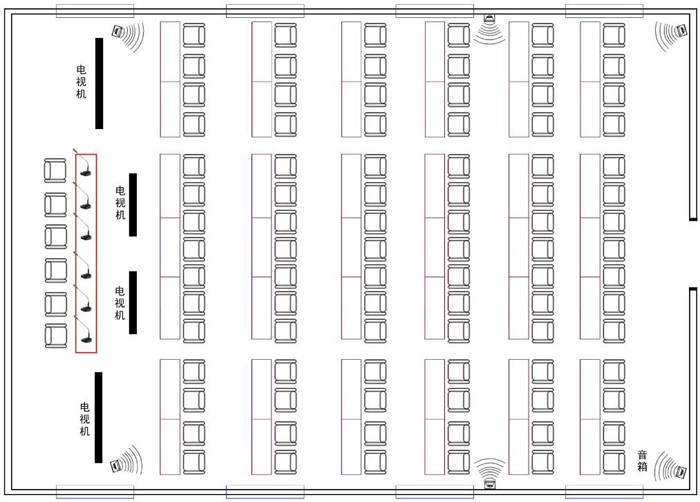

根据电化教室的显示设备和信号源设计一套高清混合矩阵 系统 ,采用板块式设计,根据输出、输入信号源高清混合矩阵设计选用混合矩阵由1台8路矩阵机箱 , 高清矩阵设计减少了不同信号格式的转化(矩阵内部直接转换)和施工布线,提高了设备的集成度。

多媒体电化教室矩阵系统应用方案


丰富的接口

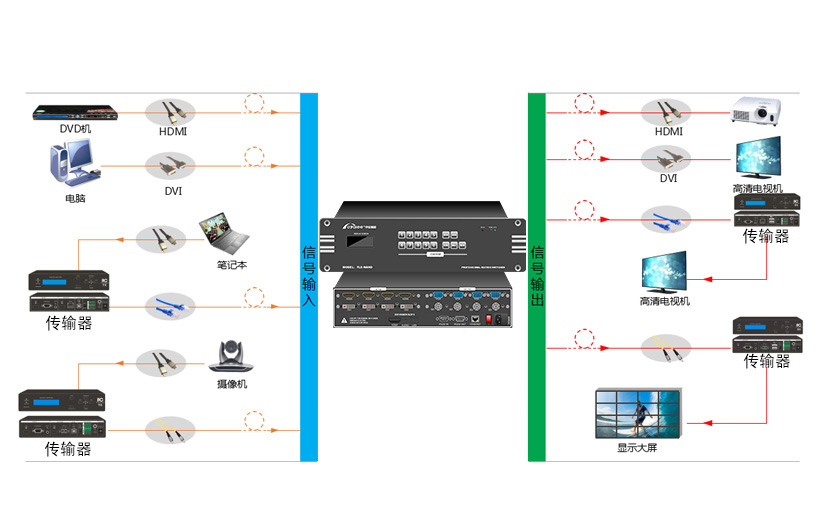

信号转换接口丰富,转换更加灵活 , 支持输入 AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,光纤,DVB-ASI,HDBaset,Disport,AES/EBU,DS3,RS-232/422支持输出AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,光纤,DVB-ASI,HDBaset,Disport,AES/EBU,DS3,RS-232/422 。

多媒体电化教室矩阵系统应用方案


交互式处理高清视频信号
FLX系列无缝混合矩阵是一款高性能的音视频信号专业切换设备,兼容丰富的接口类型输入/输出板卡,用于多个信号输入输出交叉切换,提供独立的音视频输入/输出端子。。

多媒体电化教室矩阵系统应用方案


产品特点
FLX-NANO采用2U铝合金面板,符合ANST/EIA RS-310-C/D设计,全模块化插卡式结构,2个输入插槽,2个输出插槽,单卡4通道设计,支持8通道输入,8通道输出。支持HDMI、DVI、VGA/RG/YUV、12G/3G/HD/SD-SDI、HDBaset、光纤、AV/CVBS、DP、AES/EBU、DS3中控音频等无缝、拼接、预览、流媒体等信号板卡。支持4Kx2K@30/60hz,1920x1200@60,1920x1080@60及以下分辨率。RS232/485/OY-NET等控制方式,标配TCP/UPD网络控制,支持安卓IOS等APP控制,支持远程固件升级和多层级用户权限设定。。

多媒体电化教室矩阵系统应用方案


产品描述
1、采用国产arm64位高性能4核处理器1.8Ghz频率,512M大容量寄存器,嵌入式微内核,无操作系统,不死机,不中毒,支持7*24小时运行,21.5Gbps超高带宽纯硬件设计架构,启动时间≤3秒;

2、2U铝合金面板,符合ANST/EIA  RS-310-C/D设计,全金属机身,采用等离子刻蚀,物理气相沉积,氧化扩散,无应力抛光等设备工艺,外观大气庄重。配有1.8英寸中英文LCD液晶显示屏,可显示端口运行等信息。具有多功能实体功能按键。【前面板选配4.3寸彩色电容触摸屏,分辨率≥800*480,1个USB/SD卡端口,UI界面可以自由设计】

3、全模块化插卡式结构设计,4个输入插槽,4个输出插槽,单卡2通道设计,支持8通道输入,8通道输出。支持HDMI、DVI、VGA/RG/YUV、12G/3G/HD/SD-SDI、HDBaset、光纤、AV/CVBS、DP、AES/EBU、DS3中控音频等无缝、拼接、预览、流媒体等信号板卡,支持插入和移除板卡RS232信息反馈,支持热拔插和冷拔插技术。

4、支持多种切换模式:快速切换、一对一切换、一对多、一对所有、多对多的音视频同步切换。支持音频加嵌和分离技术,如HDMI/DVI/SDI输入通道音频分离输出至独立音频端口

5、全数字化点对点无压缩设计,数字同步识别处理(DSIP)技术和30/36Bit/CEC信号重整,支持4Kx2K@30/60hz,1920x1200@60,1920x1080@60及以下分辨率,支持4:4:4、4:2:2、4:2:0色度采样,输出端口同步性时差=0nS,像素级显示,帧级同步【默认为HDMI1.4版本4K@30HZ,选4K@60的板卡为HDMI2.0】

6、支持掉电记忆存储,上电自动恢复,支持轮询切换,自动切换,支持场景管理,配合软件最多可以实现999组场景模式的存储和调用

7、支持格式调节(如DVI-X卡兼容HDMI/VGA/YppPr/AV等),分辨率自定义调节可应对各种显示器,亮度/对比度/饱和度/色彩色温调节、电视机画面拼接,AnyOne字符叠加【字体格式可以自由设定】,输入和输出音量256级调节

8、全数字化底层设计:支持EDID管理,HDCP协议,3D视频,蓝光DVD24/50/60fs/HD-DVD/xvYCC,支持DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DS,支持3D信号去隔行、降噪、Scaler处理

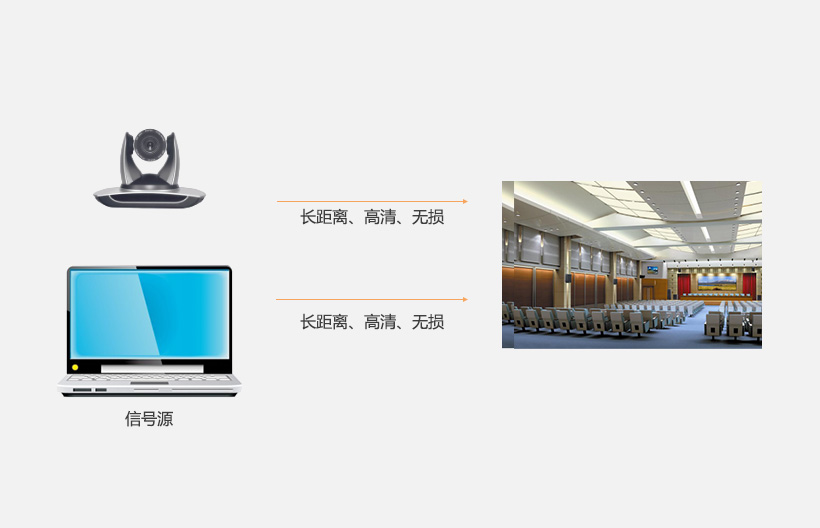

9、使用DVSA数字视频信号放大技术和驱动芯片LT8621S,传输距离更远,驱动距离自适应以及各种等级调节,如HDMI传输距离可达40米,VGA≤80米,AV≤300米,SDI≤300,HDBaset≤100米,光纤传输≤20千米,音频信号≤300米

10、全通道阻抗匹配和输入自适应均衡、输出预加载从处理,采用TrueLife Enhancement和SOC和ISP处理技术,可以有效解决画面抖动和闪烁,画质更细腻,画面切换效果更好

11、智能静音调速风控,可以根据设备配置及各区域温度情况自动调节风扇转速,噪音≤38db。可选配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等。可选配日志模块,通过服务端实时接收设备的运行状况,运行日志等,可搭配云服务器实现云端日志上传。

12、选配高精微时钟芯片,自动时钟定时切换,可根据用户自定义的按键定时功能,做到在规定时间执行对应按钮动作,预约动作可精确到年月日时分秒。

13、采用3级抗静电和雷击、脉冲群设计,EFT电快速脉冲,遵循国家GB/T17626标准规范。出厂经过32项严苛测试如:【整机/机箱和接口等符合:耐久力测试,拔插力测试,老化测试,绝缘电阻测试,耐电压测试,接触电阻测试,振动测试,机械冲击测试,冷热冲击测试,温湿度组合循环测试,高温测试,烟雾测试,混合气体腐蚀测试,电磁场测试等】

14、选配:双机热备份和多端口备份、双电源备份,当一台设备出现故障,也可以由本机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预,保障设备7*24小时不间断运行

15、支持遥控器、前面板、软件、网络、有线触摸屏、中控等控制,RS232/485/OY-NET等控制方式,TCP/UPD网络控制,支持安卓IOS等APP控制,支持远程固件升级和多层级用户权限设定。

16、产品设计研发生产符合GB/T2423,GB8898,GB4943,GB/T9254信息技术/音视频类产品国家标准规范。大批量生产,全贴片工艺,性能稳定。宽电压设计AC100~260V,50/60Hz。
