全新的智能化会议室中控解决方案,可以通过有线触摸屏或者平板电脑等对会议室/多功能厅的声光电设备进行集中控制,包括:大屏,投影,会议,电源,信号切换,灯光照明,系统调光,声音,空调,电视,播放器,电视等。采用简单明了的界面设计,用户只需要轻轻点击触摸屏上相应的界面,系统就会帮你自动实现所需要的功能,他不仅只是控制视频播放的暂停,快进,快退等。同时能够控制大屏的开关,图像的切换,LED灯光亮度调节,电源开关,电脑开关机,空调温度,电视信号开关机等,可以节省复杂繁多的遥控器,实现一键启动或者一键关闭。
采用一个平板电脑控制会场的所有电气设备,包括大屏开关,影音设备,电动窗帘,信号切换,灯光照明等。采用中央集成控制系统,极大的简化操作过程。所有音视频信号通过高清无缝混合插卡矩阵进行选择。本次解决方案选用oyalee/中议视控品牌的双向可编程中控OY-3000C,更多关于本中控的信息可以点击:OY-3000C可编程中控系统
序号 | 设备名称 | 控制方式 | 对应设备接口 |
1 | 会议系统 | RS-232 | OY-3000C中控主机上的RS232 |
2 | 摄像头 | RS-485/RS-232 | OY-3000C中控主机上的RS485 |
3 | 无纸化升降设备 | RS-232 | OY-3000C中控主机上的RS232 |
4 | 视频会议系统 | 红外/RS-232 | OY-3000C中控主机的红外 |
5 | DVD/播放器 | 红外 | OY-3000C中控主机的红外 |
6 | 空调 | 红外 | OY-3000C中控主机的红外 |
7 | 电视机 | 红外 | OY-3000C中控主机的红外 |
8 | 投影机/大屏 | RS-232 | OY-3000C中控主机上的RS232 |
9 | 电动幕布 | OY-8T电源控制器 | 中控通过RS232控制电源控制器 |
10 | 电动窗帘 | OY-8T电源控制器 | 中控通过RS232控制电源控制器 |
11 | 电源开关 | OY-8T电源控制器 | 中控通过RS232控制电源控制器 |
12 | 灯光开关 | OY-8T电源控制器 | 中控通过RS232控制电源控制器 |
13 | 灯光亮度 | OY-LCON4调光器 | 中控通过RS232控制调光器 |
14 | 会场声音调节 | PX-0808音频处理器 | 中控通过TCP/UDP控制音频处理器 |
15 | 图像和信号切换 | FLX-MMD高清无缝混合矩阵 | 中控通过RS232矩阵切换器 |
16 | 电脑开关机 | OY-PWCC中控软件 | 中控通过TCP控制电脑软件 |
17 | 电脑PPT音视频播放 | OY-PLAYER播放器软件 | 中控通过TCP控制电脑软件 |
18 | 触摸屏【平板电脑】 | 通过WIFI | 中控网口接入路由器 |
通过中央集成控制系统达到功能:
1、用红外发射棒控制DVD/播放器,空调,电视机的开关机,播放;
2、通过主机上的串行通讯口控制FLX-MMD高清无缝混合矩阵,实现所有音视频、HDMI信号的自由切换,投影和大屏等带串行通讯协议的设备;
3、通过OY-8T电源控制器控制屏幕、日光灯、电动窗帘和设备电源,实现所有电源的自动控制;
4、通过PX-0808音频处理器,实现系统声音的调节
5、通过OY-LCON4对会场灯光亮度的调节
因为所有的设备都受到控制,所以能够实现客户所要求的对各个设备都进行控制;对灯光、影音系统进行预设及调整;通过控制矩阵切换器,可以实现将所有的音视频切换到会议室的所有音视频输出设备上;通过控制计算机信号矩阵,可以将多台计算机的信号切换大屏/投影上显示。

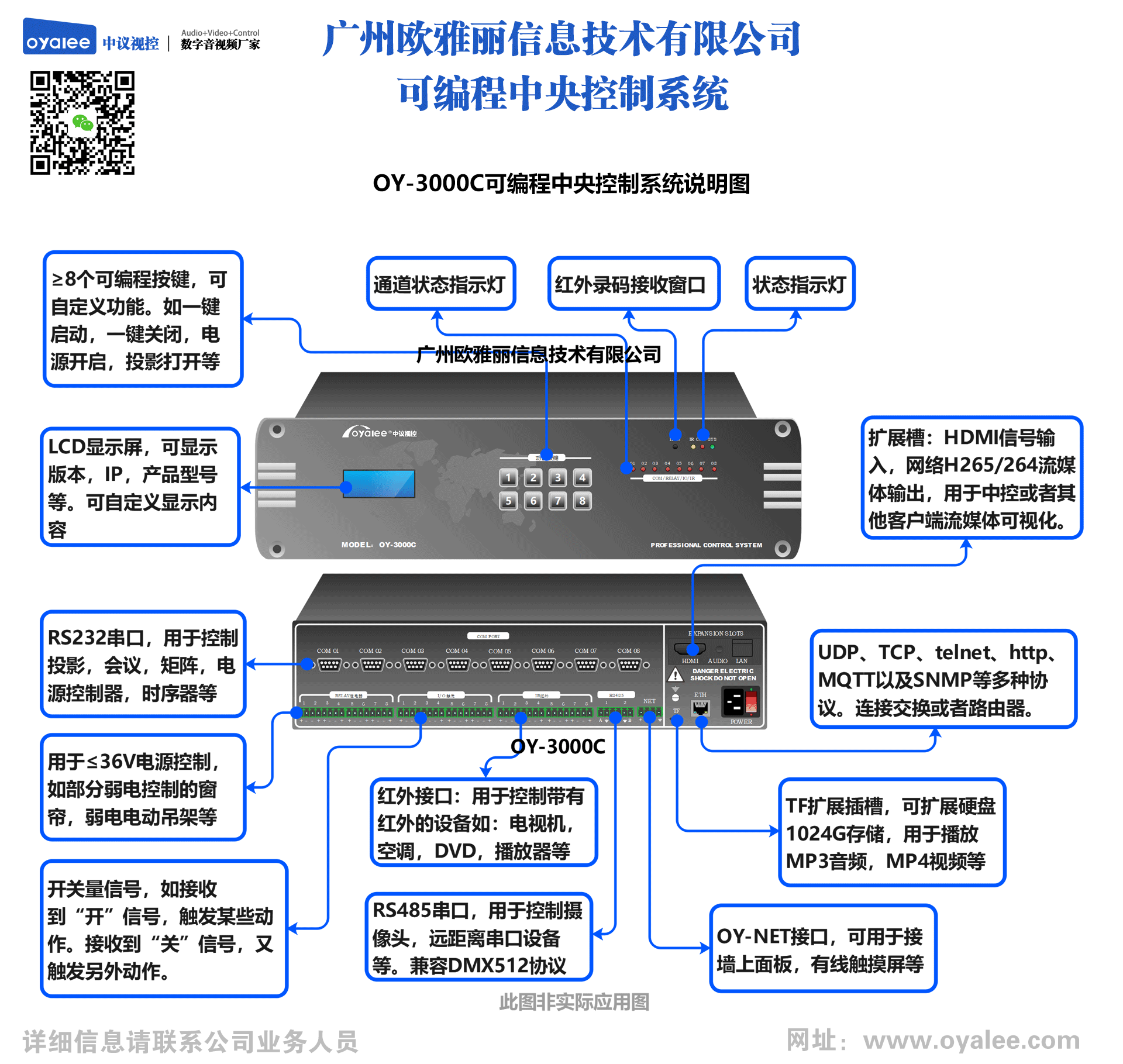

OY-3000C中控系统介绍:

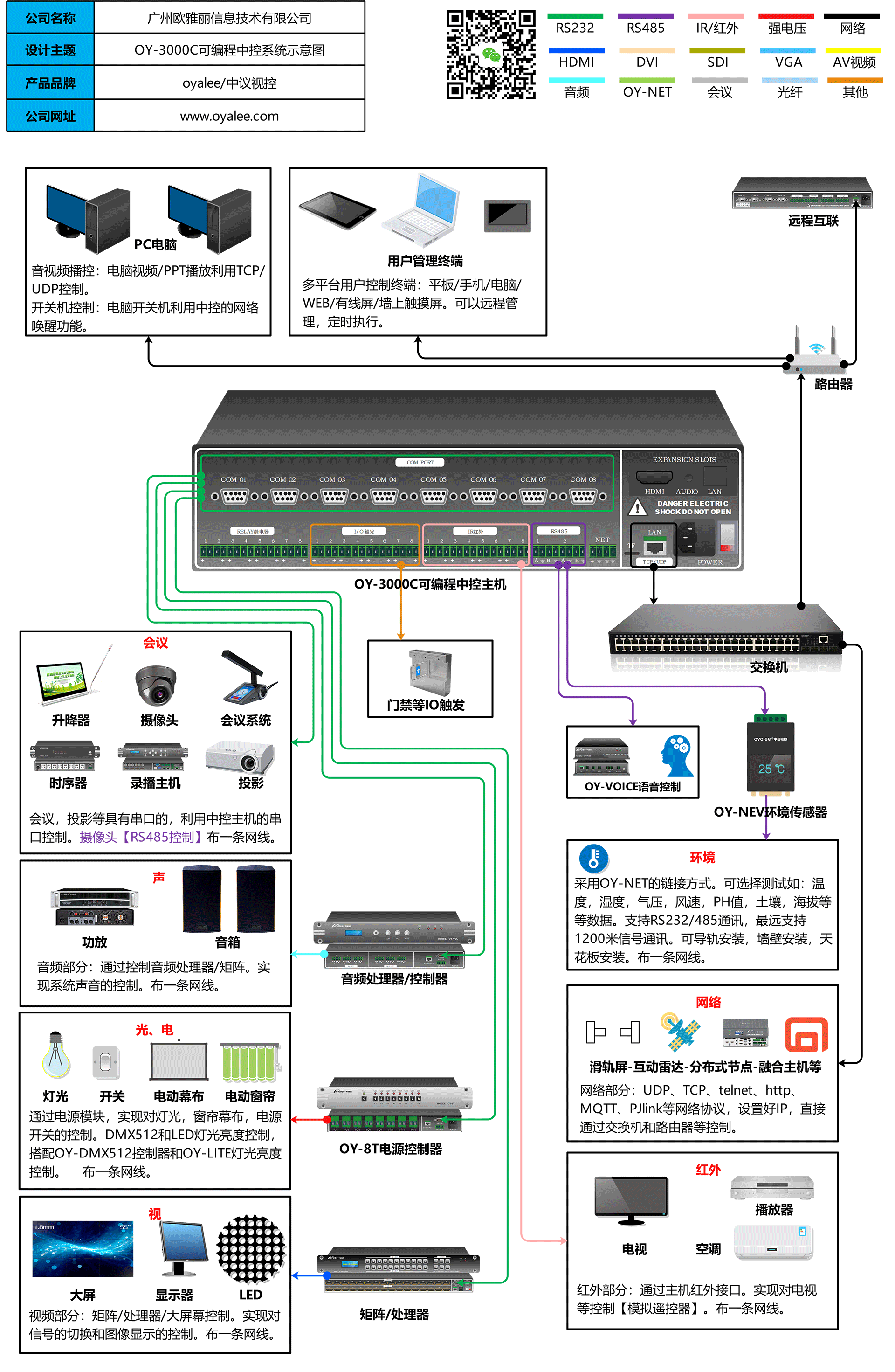

OY-3000C中控系统拓扑图:
