中小型会议室扩声系统解决方案

作者:广州欧雅丽信息技术有限公司

项目需求
该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积60-120平方米,可容纳20-30人的小圆/方桌会议室。该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。建设一套先进的音视频会议系统来满足企业管理的需求尤为重要。同时先进、舒适的视听及会议环境代表着建筑智能化的水平,是对整个智能化系统建设优良最直观的感受。

设计规范和 标准
GB50371-2006《厅堂扩声系统设计规范》
GB4959-95《厅堂扩声特性测量方法》
GB/15381-94《会议系统电及音频性能要求》
GB/T14476-93《客观评价厅堂语言可懂度的“RASTI”法》
GB/T14197-93《声系统设备互连用连接器的应用》
GB/T15644-95《视听系统设备互连用连接器的应用》
GB/T15859-1995《视听、视频和电视系统中设备互连的优选配接值》
GB12060-89《声系统设备一般术语解释和计算方法》
GB/T14947-94《声系统设备互连的优选配接值》
JGJ/T16-92《民用建筑电气设计规范》
GBJ16-37《建筑设计防火规范》
GBJ115-87《工业电视系统工程设计规范》
GA/T74-94《中华人民共和国公共安全行业标准》
GBJ232-82《电气装置安装工程施工及验收标准规范》

设计原则
系统智能先进—高保真的音质,高清晰的视频。系统配合装潢的设计,卓显人性化,科技化,现代化。系统稳定操作简单

(1)技术的先进性
系统采用先进、成熟的科学技术,采用具有当今技术领先水平的、成熟的及国际著名品牌的先进产品,保证系统的在相当一段时间内的先进性。

(2)功能的实用性
在方案设计和设备的选择上,应注重系统功能的实用性。先进的技术应当有利于提高使用者的工作效率和设备的使用价值,从而赋予产品以最高的性能价格比。

(3)性能的可靠性
系统的高可靠性是对系统功能强有力的保证。通过技术成熟、先进的可靠产品,丰富的设计经验和施工经验,保证整个系统成为一个稳定可靠、经久耐用的系统。

(4)操作的方便性
系统还应该体现其操作和维护的方便性,设计的合理性是其主要保证;包括合理的布线和操作设置、简洁明确的控制程序和操作界面、全面的操作手册。

中小型会议室扩声系统解决方案



1、会议系统功能概述
该多功能会议室设计功能目的:通过对会议室的布局环境分析,对音响设备进行合理的布置与连接,并安装以上的音响设备,可以使声源和音响系统末端 音箱同处于一个声场区域内,使观众能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。通过对多功能会议室环境的分析,选出的音箱设备,并对音响设备布的布局作了精心的设计,因此这套会议系统除了满足会议扩声系统可以达到提高响度,声场分布的均匀度,改善会议室的音质和提高音响效果目的外,还满足了整个音响系统声学指标设计的基本要求:

1.保证均匀合理的声压级
2.保证清晰度
3.保证系统能稳定工作
4.应具有良好的传输频率特性和较低的失真度。

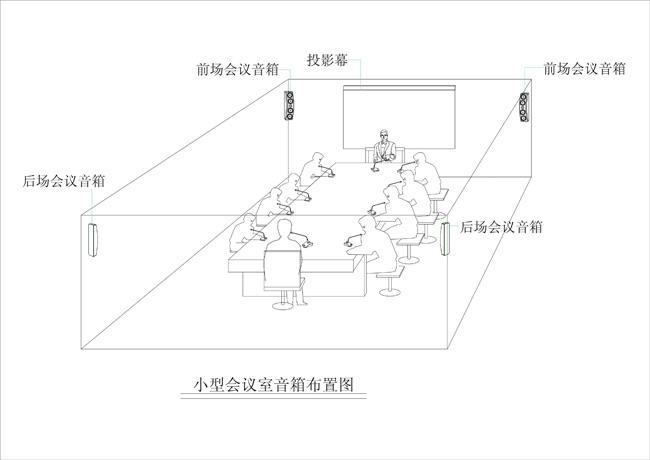

① 会议室平面图:

中小型会议室扩声系统解决方案



② 会议室透视图:

中小型会议室扩声系统解决方案

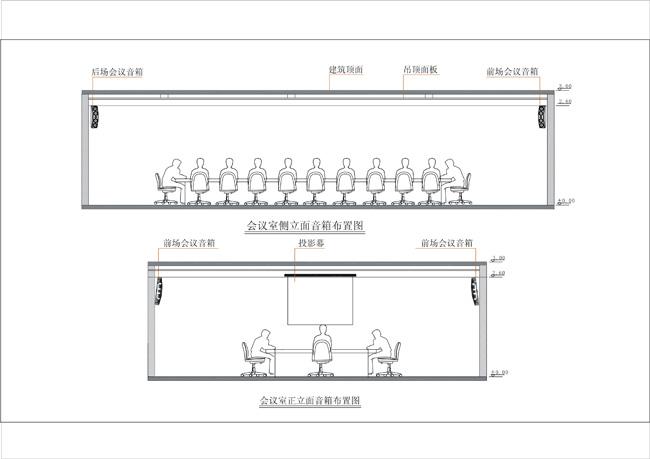

③ 会议室正侧立面效果图:

中小型会议室扩声系统解决方案



2、会议功能设计
根据工程的需求,要使该会议室能达到良好的扩声效果,推荐使用2组音箱,分别安装在会议室四个角进行近距离扩声。达到扩声面广、声清晰明亮,不易产生自激。听众席有合适的响度。良好的声音自然度,即声像一致,声音信号真实重放。使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。

中小型会议室扩声系统解决方案



3、会议室扩声效果

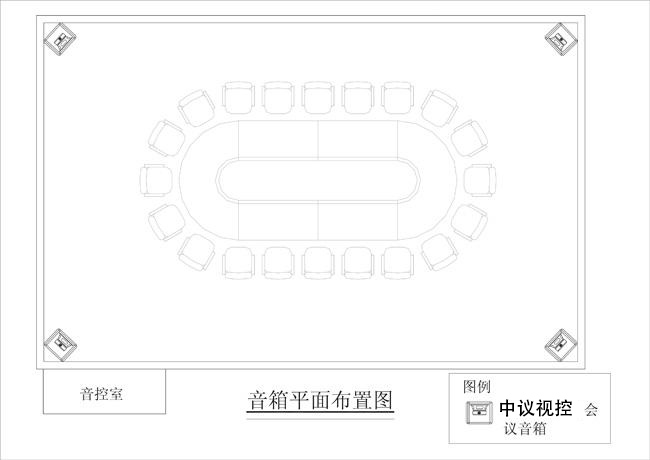

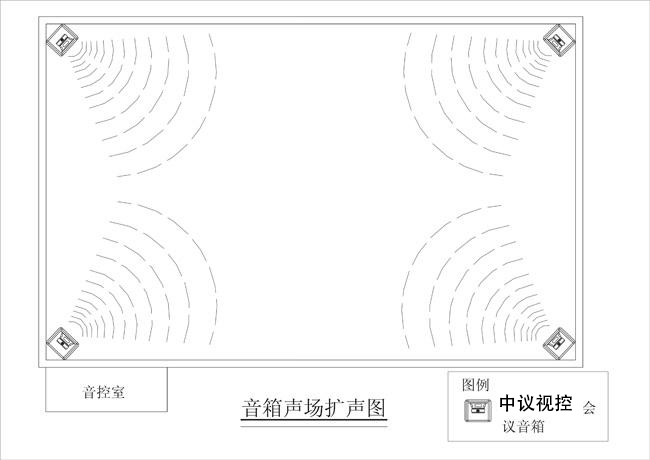

① 会议室平面扩声图:

中小型会议室扩声系统解决方案

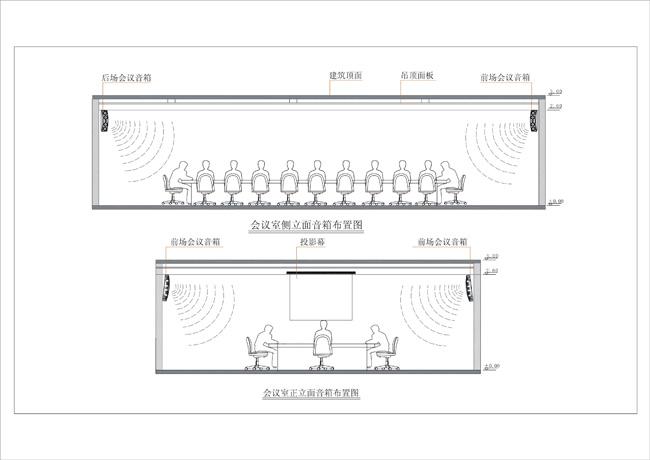

② 会议室正侧立面扩声图:

中小型会议室扩声系统解决方案



会议系统设备组成功能
一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。

会议系统设备施工安装
本节主要图文说明该会议系统设备详细安装过程。

综合布线
音箱,会议室电脑座、电源座、会议咪座和投影仪设备等连接线材集中接入音控室,由音控室统一进行管理控制。

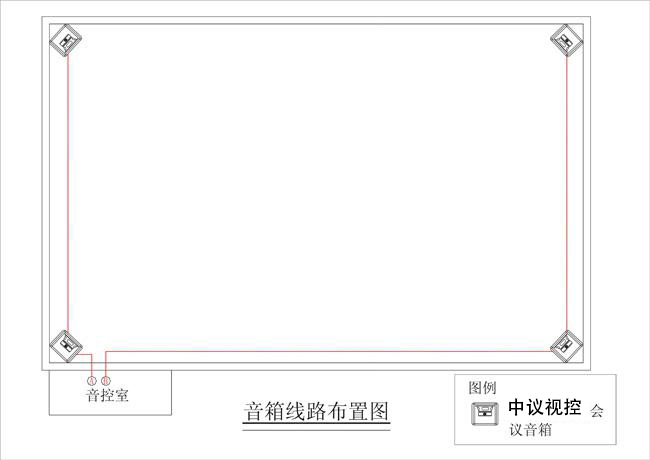

① 音箱线路布置

中小型会议室扩声系统解决方案



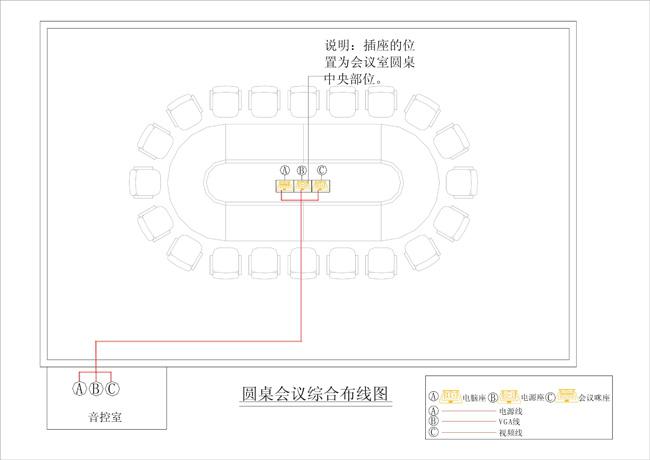

② 会议插座综合布线

中小型会议室扩声系统解决方案



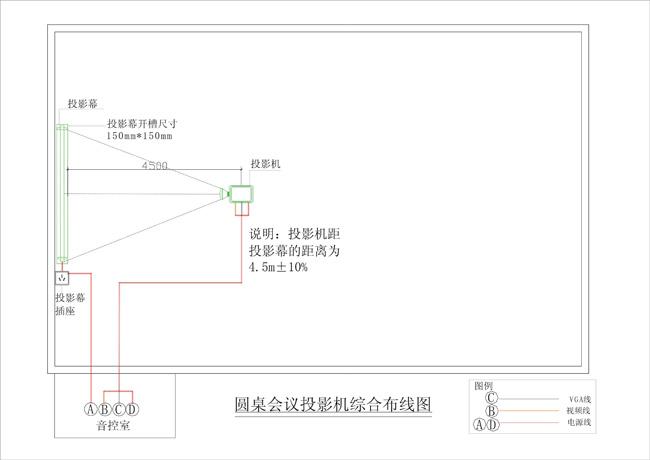

③ 投影仪综合布线

中小型会议室扩声系统解决方案
